Excentricidad | Desviación axial

¿Cómo se modela la desviación axial de la barra adyacente?


Respuesta:

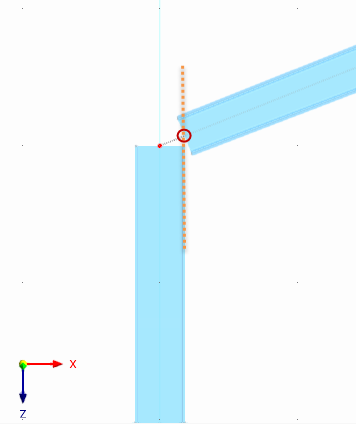

Al aplicar una desviación axial de barras a la barra contigua, el borde exterior de la segunda barra hasta que interseque la línea central de la barra a reducir. Este punto de intersección es el nuevo punto final de la barra.

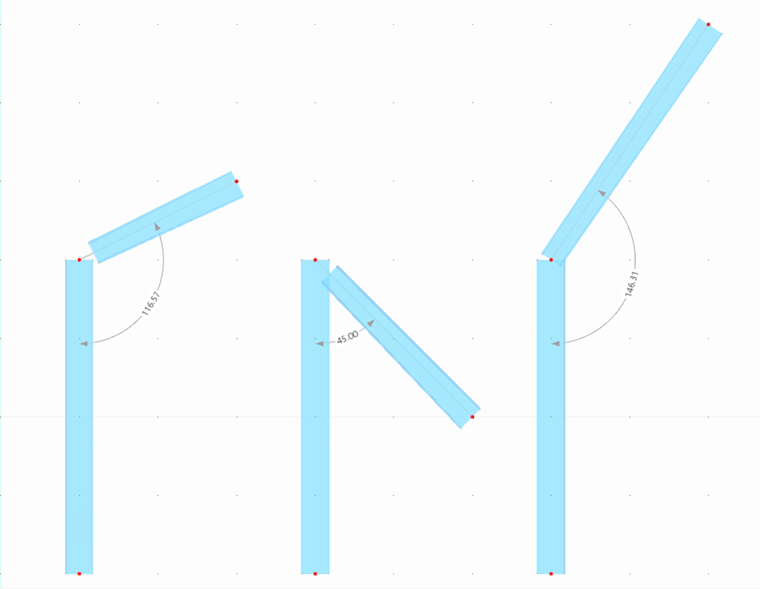

Para barras que se encuentran en un ángulo entre sí, esto es posible hasta un ángulo de 135°. A partir de un ángulo superior a 135°, la sección ya no se reduce.

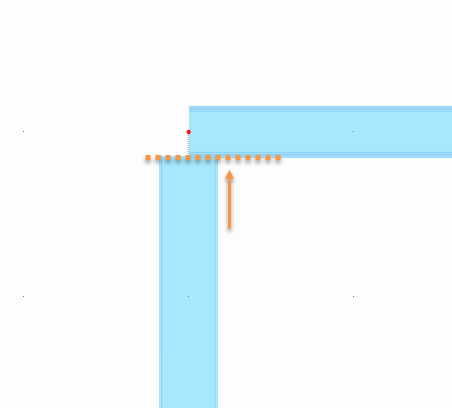

Si dos barras están unidas entre sí, con la excentricidad asignada a ambas, la excentricidad solo se realiza en una barra para evitar una dependencia cíclica.
