Modelação de barras duplas

É possível modelar uma barra dupla no RFEM 6?


Resposta:

Sim, pode modelar barras duplas no RFEM 6 seguindo estes passos:
Libertação de linha:

  1. Crie ou selecione uma barra.
  2. Aplique uma libertação de linha à barra.
  3. Selecione os dois primeiros nós como nós de definição.

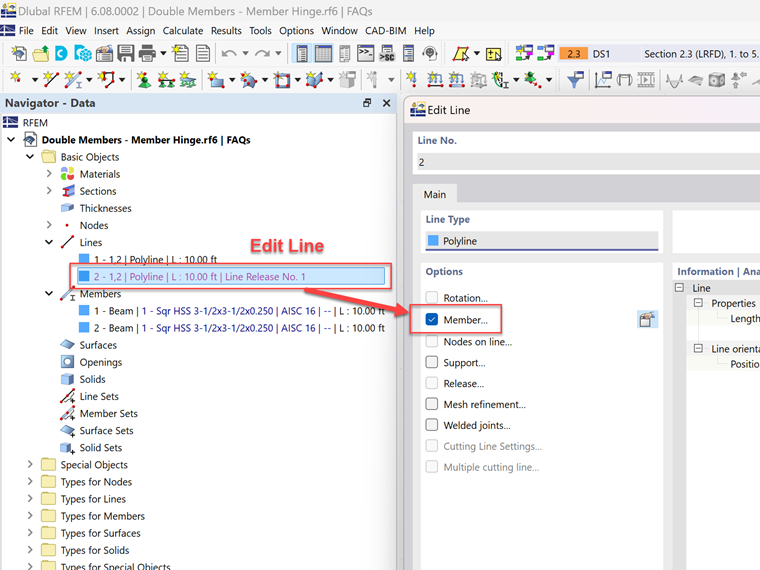

  4. Adicione a segunda barra à linha gerada automaticamente pela libertação de linha.

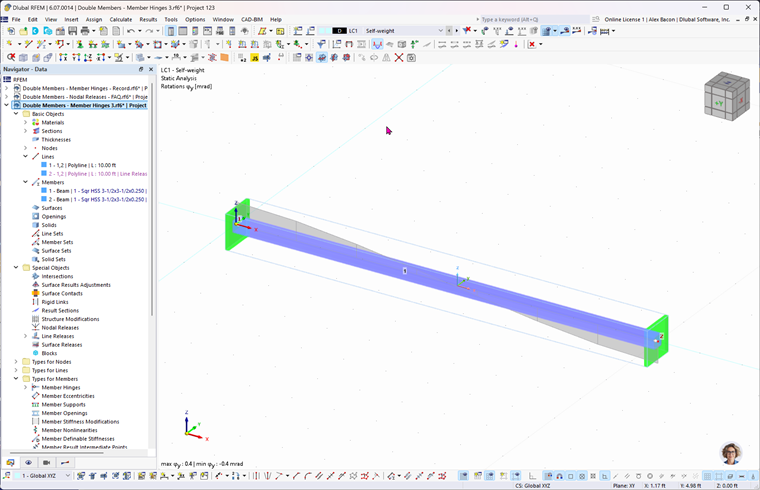

Como adicionar articulações de barra:

  1. Crie ou selecione uma barra.
  2. Aplique uma libertação de linha à barra.
  3. Selecione os dois primeiros nós como nós de definição.
  4. Adicione a segunda barra à linha gerada automaticamente pela libertação de linha.
  5. Adicione articulações de barra às duas barras.

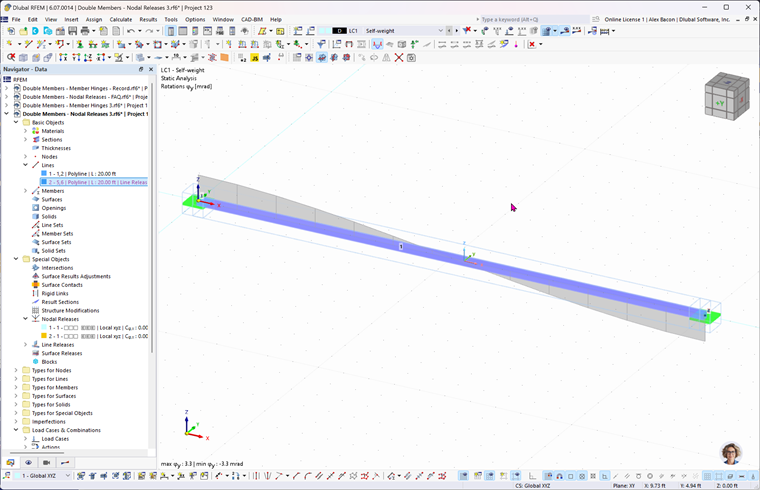

Como adicionar libertações de nó:

  1. Crie ou selecione uma barra.
  2. Crie duas libertações de nó em cada lado.
  3. Crie mais duas libertações de nó para os nós gerados pela primeira libertação de nó.
  4. Crie uma libertação de linha atribuindo os nós de definição a partir dos nós gerados pela segunda libertação de nó.
  5. Adicione a segunda barra à linha gerada automaticamente pela libertação de linha.
