双杆件建模

在 RFEM 6 中可以建模双杆件吗?


回复:

在 RFEM 6 中建模双杆件,步骤如下:
线释放:

  1. 创建或选择一根杆件。
  2. 向杆件应用线释放。
  3. 选择前两个节点作为定义节点。
  4. 将第二个杆件添加到由线释放自动创建的生成线中。

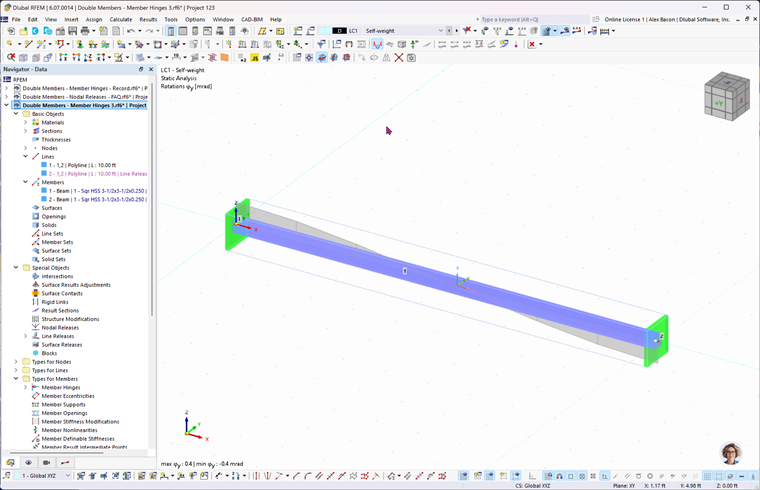

如何添加杆端铰:

  1. 创建或选择一根杆件。
  2. 向杆件应用线释放。
  3. 选择前两个节点作为定义节点。
  4. 将第二个杆件添加到由线释放自动创建的生成线中。
  5. 为两根杆件添加杆端铰

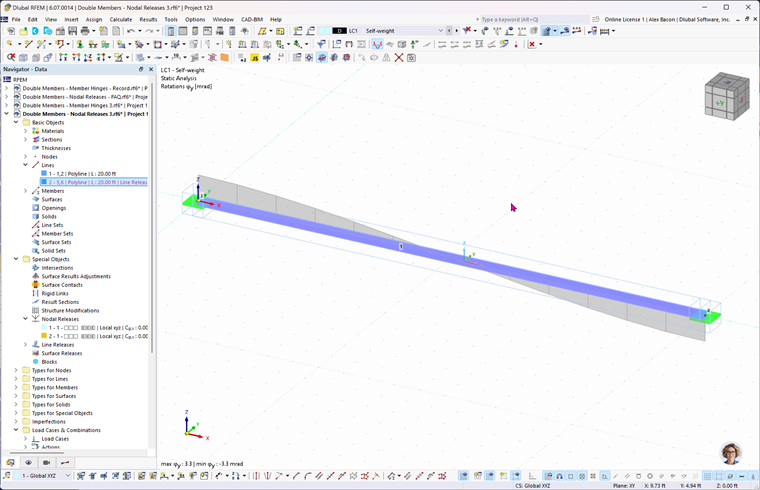

如何添加节点释放:

  1. 创建或选择一根杆件。
  2. 每侧创建两个节点释放。
  3. 再创建两个节点释放,第一个节点释放生成的节点。
  4. 创建一个线释放,由第二次节点释放生成的节点定义定义节点。
  5. 将第二个杆件添加到由线释放自动创建的生成线中。
