Modélisation des doubles barres

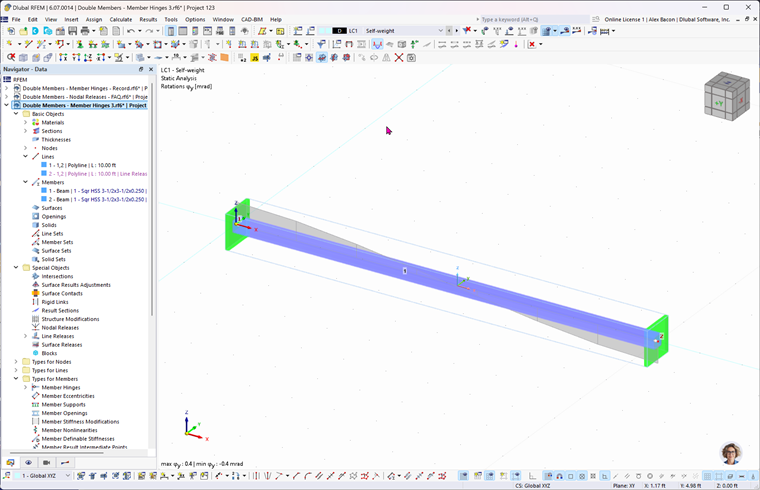

Vous pouvez modéliser des doubles barres dans RFEM 6 en procédant comme suit :
Libération linéique :

1. Créez ou sélectionnez une barre.
2. Appliquez une libération linéique à la barre.
3. Sélectionnez les deux premiers nœuds comme nœuds de définition.
4. Ajoutez la deuxième barre à la ligne générée, créée automatiquement par la libération linéique.

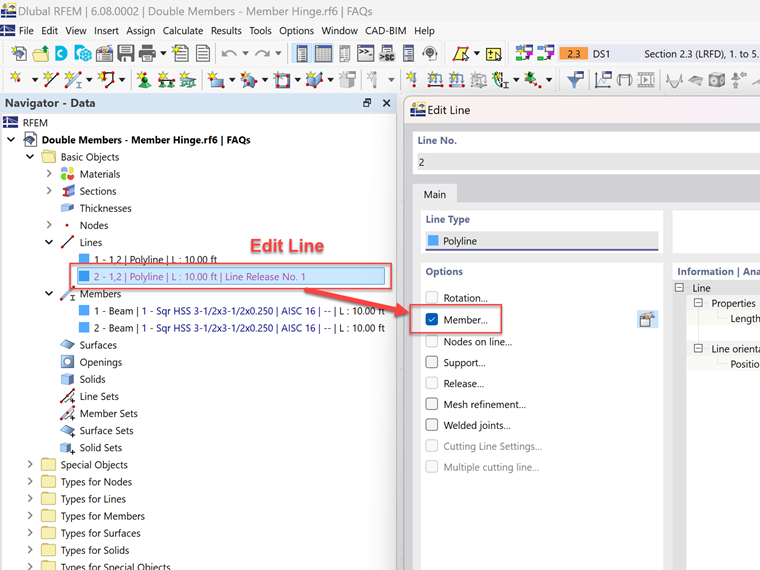

Modifier la ligne générée - Créer une nouvelle barre

1. Créez ou sélectionnez une barre.
2. Appliquez une libération linéique à la barre.
3. Sélectionnez les deux premiers nœuds comme nœuds de définition.
4. Ajoutez la deuxième barre à la ligne générée, créée automatiquement par la libération linéique.
5. Ajouter des articulations de barre aux deux barres.

Créer une barre à partir d'une libération linéique

1. Créez ou sélectionnez une barre.
2. Créez deux libérations nodales de chaque côté.
3. Créez deux libérations nodales supplémentaires pour les nœuds générés par la première libération nodale.
4. Créez une libération linéique en assignant les nœuds de définition à partir des nœuds générés par la deuxième libération nodale.
5. Ajoutez la deuxième barre à la ligne générée, créée automatiquement par la libération linéique.

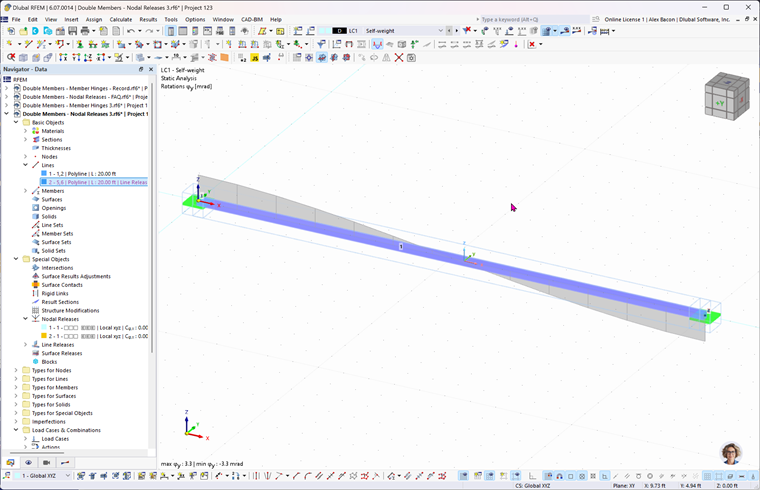

Barres doubles - Libérations nodales

Foire aux questions (FAQ)

faq 005607 | Est-il possible de modéliser une double barre dans RFEM 6 ?
