Modelowanie podwójnych prętów

Czy w programie RFEM 6 można modelować podwójny pręt?


Odpowiedź:

W programie RFEM 6 można modelować podwójne pręty, wykonując następujące kroki:
Zwolnienie liniowe:

  1. Utwórz lub wybierz pręt.
  2. Zastosuj zwolnienie liniowe do pręta.
  3. Wybierz pierwsze dwa węzły jako węzły definicji.

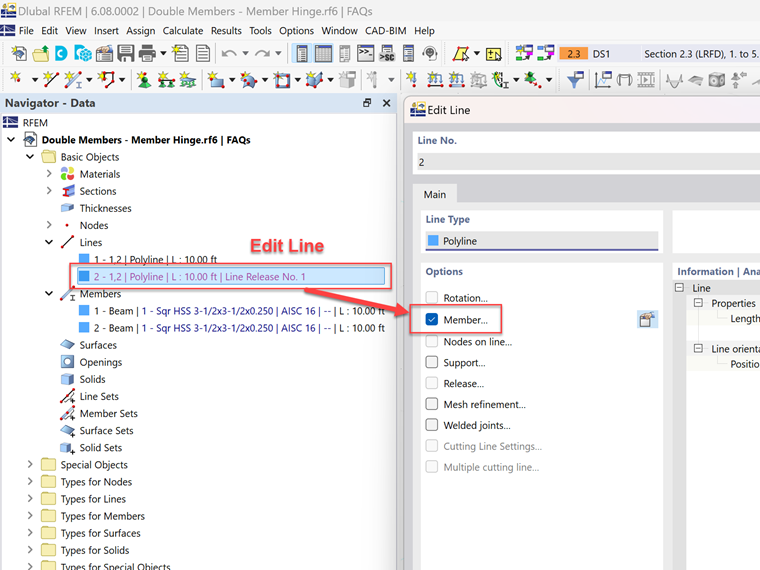

  4. Dodaj drugi pręt do wygenerowanej linii utworzonej automatycznie przez zwolnienie liniowe.

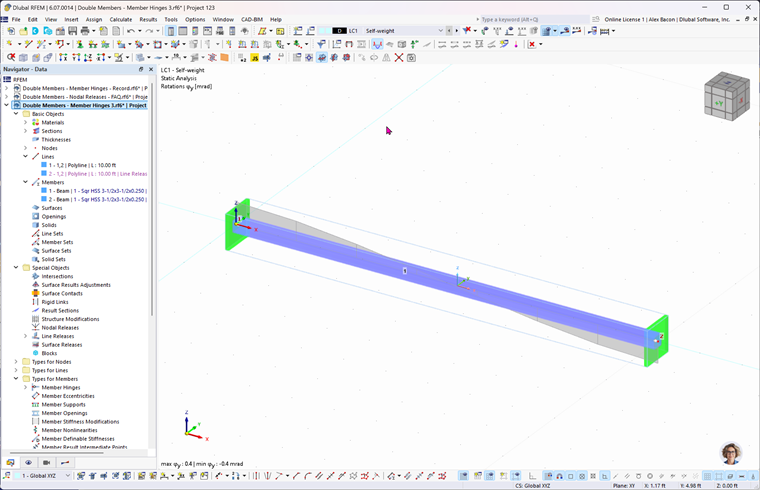

Jak dodać przeguby prętowe:

  1. Utwórz lub wybierz pręt.
  2. Zastosuj zwolnienie liniowe do pręta.
  3. Wybierz pierwsze dwa węzły jako węzły definicji.
  4. Dodaj drugi pręt do wygenerowanej linii utworzonej automatycznie przez zwolnienie liniowe.
  5. Dodaj przeguby prętowe do obu prętów.

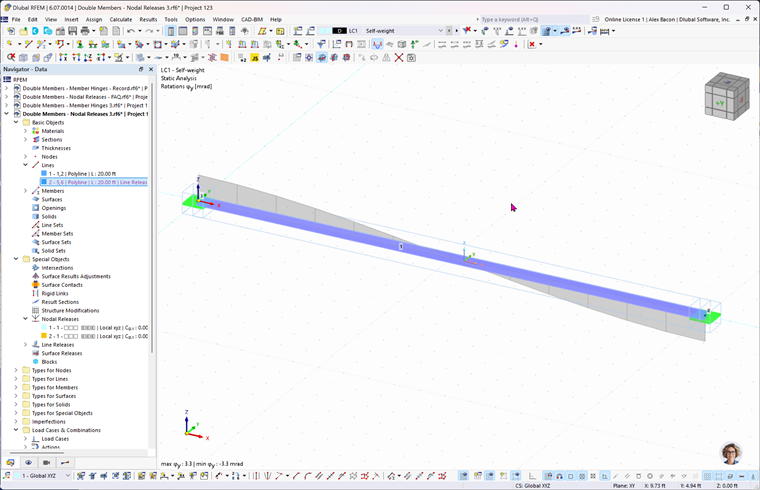

Jak dodać zwolnienia węzłowe:

  1. Utwórz lub wybierz pręt.
  2. Utwórz dwa zwolnienia węzłowe po każdej stronie.
  3. Utwórz jeszcze dwa zwolnienia węzłowe dla węzłów wygenerowanych przez pierwsze zwolnienie węzłowe.
  4. Utwórz zwolnienie liniowe, przypisując węzły definicji z węzłów wygenerowanych przez drugie zwolnienie węzłowe.
  5. Dodaj drugi pręt do wygenerowanej linii utworzonej automatycznie przez zwolnienie liniowe.
