Modellazione di aste doppie

È possibile modellare un'asta doppia in RFEM 6?


Risposta:

È possibile modellare le aste doppie in RFEM 6 seguendo questi passaggi:

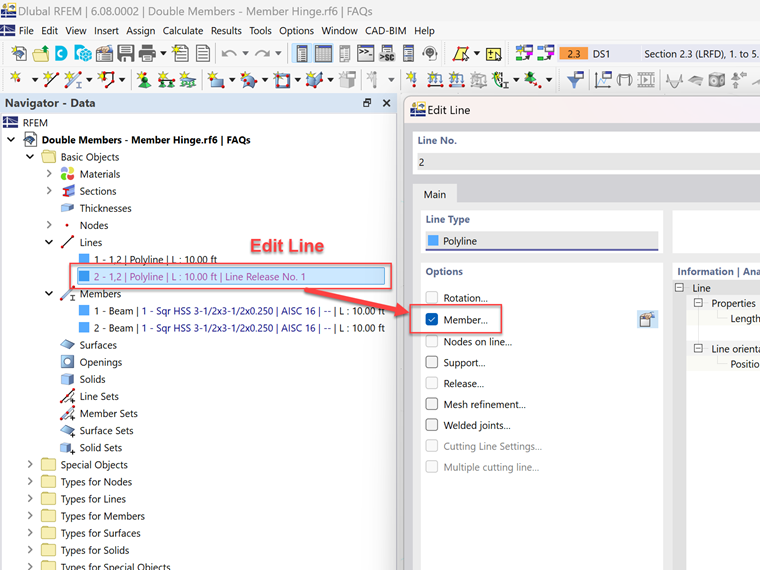

Svincolo lineare:

  1. Crea o seleziona un'asta.
  2. Applicare uno svincolo lineare all'asta.
  3. Seleziona i primi due nodi come nodi di definizione.
  4. Aggiungi la seconda asta alla linea generata creata automaticamente dallo svincolo lineare.

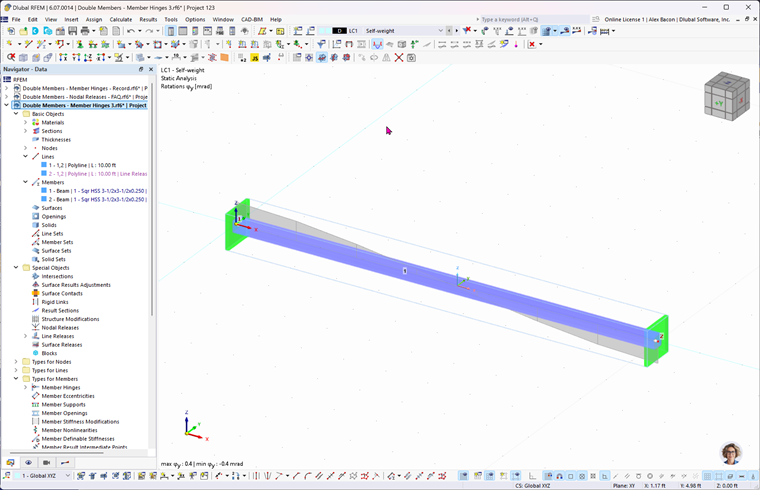

Come aggiungere i vincoli interni delle aste:

  1. Crea o seleziona un'asta.
  2. Applicare uno svincolo lineare all'asta.
  3. Seleziona i primi due nodi come nodi di definizione.
  4. Aggiungi la seconda asta alla linea generata creata automaticamente dallo svincolo lineare.
  5. Aggiungi vincoli interni delle aste ad entrambe le aste.

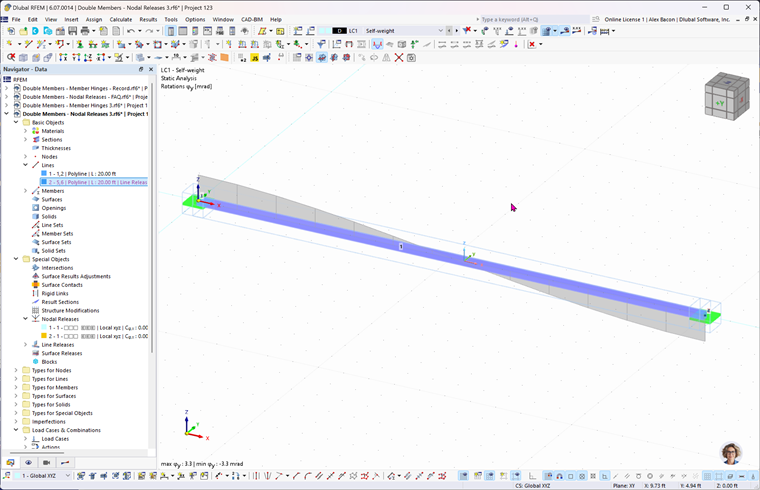

Come aggiungere gli svincoli nodali:

  1. Crea o seleziona un'asta.
  2. Crea due svincoli nodali su ciascun lato.
  3. Creare altri due svincoli nodali per i nodi generati dal primo svincolo nodale.
  4. Crea uno svincolo lineare, assegnando i nodi di definizione dai nodi generati dal secondo svincolo nodale.
  5. Aggiungi la seconda asta alla linea generata creata automaticamente dallo svincolo lineare.
