Modellierung von doppelten Stäben

Doppelte Stäbe können in RFEM 6 mit folgenden Schritten modelliert werden:
Linienfreigabe:

1. Erstellen Sie einen Stab bzw. wählen Sie einen aus.
2. Weisen Sie dem Stab eine Linienfreigabe zu.
3. Wählen Sie die ersten beiden Knoten als Definitionsknoten.
4. Fügen Sie den zweiten Stab der generierten Linie hinzu, die durch die Linienfreigabe automatisch erstellt wird.

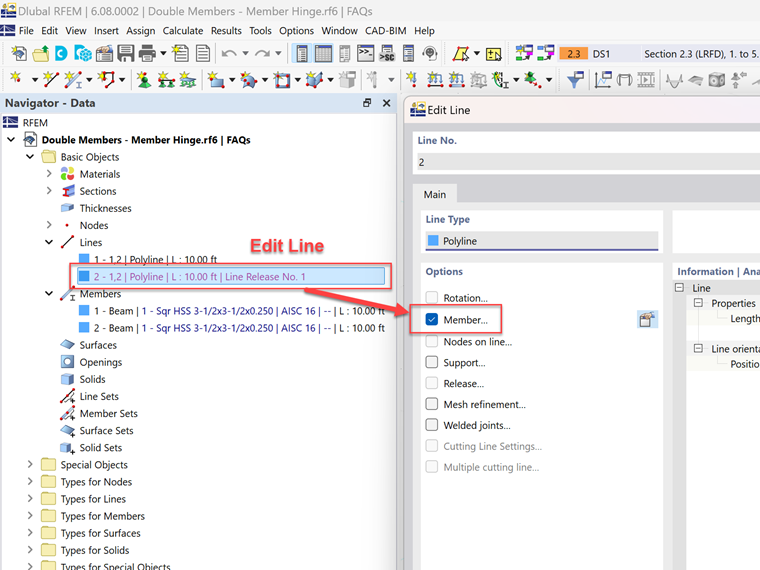

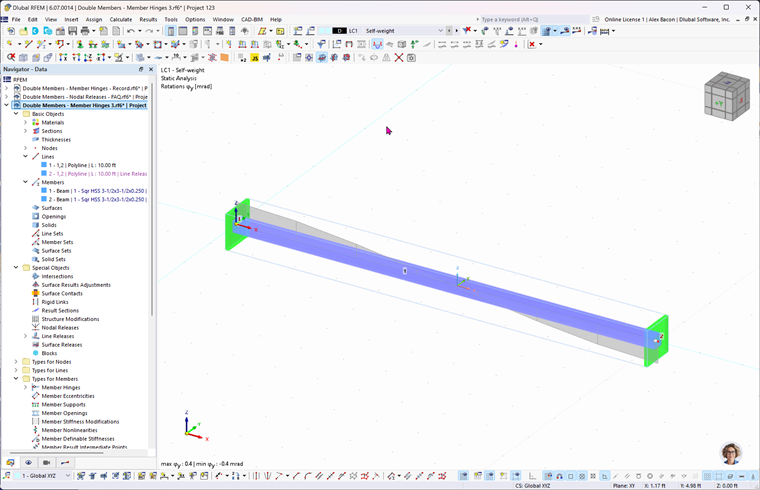

Bearbeiten der generierten Linie – Erzeugen eines neuen Stabs

1. Erstellen Sie einen Stab bzw. wählen Sie einen aus.
2. Weisen Sie dem Stab eine Linienfreigabe zu.
3. Wählen Sie die ersten beiden Knoten als Definitionsknoten.
4. Fügen Sie den zweiten Stab der generierten Linie hinzu, die durch die Linienfreigabe automatisch erstellt wird.
5. Fügen Sie beiden Stäben Stabendgelenke hinzu.

Erzeugen von Stab aus Linienfreigabe

1. Erstellen Sie einen Stab bzw. wählen Sie einen aus.
2. Erzeugen Sie zwei Knotenfreigaben auf jeder Seite.
3. Erzeugen Sie zwei weitere Knotenfreigaben für die Knoten, die durch die erste Knotenfreigabe generiert wurden.
4. Erstellen Sie eine Linienfreigabe und weisen Sie die Definitionsknoten aus den Knoten zu, die von der zweiten Knotenfreigabe erzeugt wurden.
5. Fügen Sie den zweiten Stab der generierten Linie hinzu, die durch die Linienfreigabe automatisch erstellt wird.

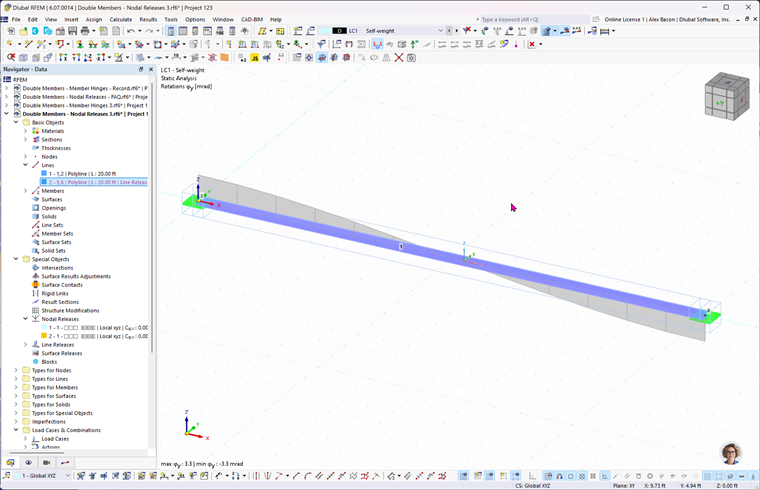

Doppelte Stäbe – Knotenfreigaben
