- Definição livre das camadas de armadura (2 ou 3 camadas) no estado limite último
- Devido à representação vetorial das forças internas nas direções principais das tensões, é possível ajustar a orientação da terceira camada de armadura em relação à forma ótima.
- Variação do dimensionamento para evitar armadura de compressão ou de corte
- Dimensionamento de superfícies como vigas-parede (teoria das membranas)
- Opção para definir armaduras base para a camada de armadura superior e inferior
- Definição da armadura existente para a verificação do estado limite de utilização
- Saída de resultados em pontos de qualquer grelha selecionada
- O módulo adicional RF-CONCRETE pode opcionalmente ser alargado através de uma análise de deformações não linear. O cálculo é realizado com RF-CONCRETE Deflect através de uma redução da resistência em conformidade com as normas, ou com RF-CONCRETE NL através de um cálculo geral não linear onde a redução da resistência é determinada num processo iterativo.
- Dimensionamento com os momentos de cálculo nas extremidades do pilar
- Discriminação das razões pelas quais o dimensionamento falhou
- Detalhes de dimensionamento para todas as posições de dimensionamento para um melhor rastreamento da determinação da armadura
- As isolinhas para a armadura longitudinal podem ser exportadas com um ficheiro DXF e reutilizadas nos programas CAD, onde são providenciadas as bases para os desenhos da armadura.
Funções do RF-CONCRETE Surfaces
Ligações
Tem alguma pergunta?
2024-05-23
Seminário web
2024-06-20
Seminário web
Base de dados de conhecimento
Duração: 00:01:09 min
Duração: 02:50:31 min
Base de dados de conhecimento
Duração: 00:00:32 min
Base de dados de conhecimento
Duração: 00:00:46 min
Base de dados de conhecimento
Duração: 00:00:51 min
O presente artigo trata de elementos retilíneos cuja secção está sujeita a uma força de compressão axial. O objetivo deste artigo é mostrar quantos parâmetros definidos nos Eurocódigos para o cálculo de pilares de betão são considerados no software de análise estrutural RFEM.
O RF-CONCRETE Members também inclui a verificação de uma junta de corte. Para realizar esta verificação, deve selecionar a caixa de seleção "Junta de corte disponível" na janela 1.6 Junta de corte.
O dimensionamento de betão armado para situações de incêndio é realizado de acordo com o método simplificado basado na EN 1992-1-2, secção 4.2. Dabei wird die im Anhang B.2 beschriebene "Zonenmethode" benutzt: Der Querschnitt wird in eine Anzahl paralleler Zonen gleicher Dicke unterteilt und deren temperaturabhängige Druckfestigkeit ermittelt. Die reduzierte Tragfähigkeit bei Brandeinwirkung wird so durch einen verkleinerten Bauteilquerschnitt mit abgeminderten Festigkeiten abgebildet.
Beim Einsatz von langsam erhärtendem Beton (in der Regel bei dicken Bauteilen) darf die errechnete Mindestbewehrung zur Aufnahmen von Zwangsbeanspruchungen nach EN 1992-1-1, 7.3.2 mit dem Faktor 0,85 abgemindert werden. Bedingung hierfür ist aber, dass der Kennwert für die Festigkeitsentwicklung r = fcm2 / fcm28 nicht größer als 0,3 ist. Zusätzlich sind die Rahmenbedingungen der Anwendungsvoraussetzung für diese Bewehrungsverminderung in den Ausführungsunterlagen explizit festzulegen.
A proposta de armadura RF-/CONCRETE Members pode ser exportada para o Revit. Atualmente são suportadas secções retangulares e circulares.
Os varões de armadura podem ser modificados posteriormente no Revit.
- Importação automática dos esforços internos do RFEM
- Verificações do estado limite último e do estado limite de utilização

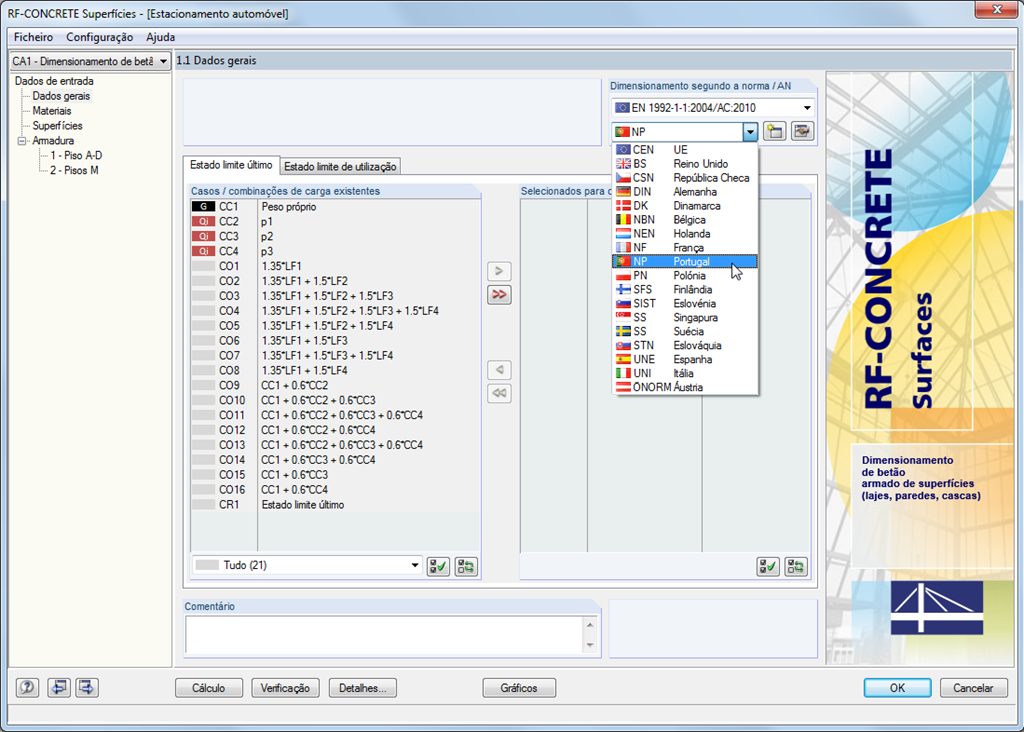

- Em combinação com a extensão de módulo EC2 for RFEM é possível realizar o dimensionamento das barras de betão armado de acordo com EN 1992-1-1:2004 (Eurocódigo 2), bem como os seguintes anexos nacionais listados:
-
DIN EN 1992-1-1/NA/A1:2015-12 (Alemanha) -
ÖNORM B 1992-1-1:2018-01 (Áustria) -
NBN EN 1992-1-1 ANB:2010 (Bélgica) -
BDS EN 1992-1-1:2005/NA:2011 (Bulgária) -
EN 1992-1-1 DK NA:2013 (Dinamarca) -
NF EN 1992-1-1/NA:2016-03 (França) -
SFS EN 1992-1-1/NA:2007-10 (Finlândia) -
UNI EN 1992-1-1/NA:2007-07 (Itália) -
LVS EN 1992-1-1:2005/NA:2014 (Letónia) -
LST EN 1992-1-1:2005/NA:2011 (Lituânia) -
MS EN 1992-1-1:2010 (Malásia) -
NEN-EN 1992-1-1+C2:2011/NB:2016 (Países Baixos) -
NS EN 1992-1 -1:2004-NA:2008 (Noruega) -
PN EN 1992-1-1/NA:2010 (Polónia) -
NP EN 1992-1-1/NA:2010-02 (Portugal) -
SR EN 1992-1-1:2004/NA:2008 (Roménia) -
SS EN 1992-1-1/NA:2008 (Suécia) -
SS EN 1992-1-1/NA:2008-06 (Singapura) -
STN EN 1992-1-1/NA:2008-06 (Eslováquia) -
SIST EN 1992-1-1:2005/A101:2006 (Eslovénia) -
UNE EN 1992-1-1/NA:2013 (Espanha) -
CSN EN 1992-1-1/NA:2016-05 (República Checa) -
BS EN 1992-1-1:2004/NA:2005 (Reino Unido) -
TKP EN 1992-1-1:2009 (Bielorrússia) -
CYS EN 1992-1-1:2004/NA:2009 (Chipre)
-
- Além dos anexos nacionais acima mencionados, também podem ser criados anexos personalizados, com valores limite e parâmetros definidos pelo utilizador.
- Flexibilidade devido às opções de configuração detalhadas para as bases do cálculo e a extensão do cálculo
- Saída de resultados rápida e clara para uma vista geral imediata da distribuição das verificações após o dimensionamento
- Saída de resultados gráfica integrada no RFEM/RSTAB, por exemplo, armadura necessária
- Saída de resultados numéricos claramente organizados em tabelas e com a opção de serem representados graficamente na estrutura
- Integração completa da saída de dados no relatório de impressão do RFEM
- Definição livre das camadas de armadura (2 ou 3 camadas) no estado limite último
- Devido à representação vetorial das forças internas nas direções principais das tensões, é possível ajustar a orientação da terceira camada de armadura em relação à forma ótima.
- Variação do dimensionamento para evitar armadura de compressão ou de corte
- Dimensionamento de superfícies como vigas-parede (teoria das membranas)
- Opção para definir armaduras base para a camada de armadura superior e inferior
- Definição da armadura existente para a verificação do estado limite de utilização
- Saída de resultados em pontos de qualquer grelha selecionada
- O módulo adicional RF-CONCRETE pode opcionalmente ser alargado através de uma análise de deformações não linear. O cálculo é realizado com RF-CONCRETE Deflect através de uma redução da resistência em conformidade com as normas, ou com RF-CONCRETE NL através de um cálculo geral não linear onde a redução da resistência é determinada num processo iterativo.
- Dimensionamento com os momentos de cálculo nas extremidades do pilar
- Discriminação das razões pelas quais o dimensionamento falhou
- Detalhes de dimensionamento para todas as posições de dimensionamento para um melhor rastreamento da determinação da armadura
- As isolinhas para a armadura longitudinal podem ser exportadas com um ficheiro DXF e reutilizadas nos programas CAD, onde são providenciadas as bases para os desenhos da armadura.
- Determinação de armadura longitudinal, de corte e de torção
- Representação de armadura mínima e de compressão
- Determinação da profundidade do eixo neutro, extensão do betão e aço
- Dimensionamento das secções das barras afetadas pela flexão em dois eixos
- Dimensionamento de barras de secção variável
- Determinação da deformação nas secções fendilhadas (estado II), por exemplo, de acordo com EN 1992-1-1, 7.4.3
- Consideração de reforço de tração
- Consideração de fluência e retração
- Discriminação das razões pelas quais o dimensionamento falhou
- Detalhes de dimensionamento para todas as posições de dimensionamento para um melhor rastreamento da determinação da armadura
- Opções para otimizar as secções
- Visualização da secção de betão com armadura em representação 3D
- Saída completa da lista de aços
- Dimensionamento da proteção contra o fogo de acordo com o método simplificado (método da área) em concordância com EN 1992-1-2 para secções circulares e retangulares
- Extensão opcional do módulo adicional RF-CONCRETE Members através de um cálculo não linear dos pórticos para o estado limite último e para o estado limite de utilização. Com esta extensão é possível o dimensionamento de componentes estruturais com risco de instabilidade através de um cálculo não linear assim como realizar a análise de deformação não linear de pórticos 3D. Mais informação pode ser obtida na descrição do produto RF-CONCRETE NL.
