RF-/CONCRETE Columns | Características

Para el cálculo del fallo por flexión, se analizan las posiciones determinantes del pilar para el esfuerzo axil y los momentos. Además, las posiciones con valores extremos de esfuerzos cortantes se consideran para el cálculo de la resistencia a cortante. Durante el cálculo, se determina si un cálculo estándar es suficiente o si el pilar con los momentos se debe calcular según la teoría de segundo orden. Estos momentos se determinan en base a las especificaciones introducidas previamente. El cálculo se divide en cuatro partes:

• Pasos de cálculo independientes de la carga
• Determinación iterativa de la carga determinante teniendo en cuenta una armadura necesaria variable
• Determinación de la armadura de cálculo para los esfuerzos internos determinantes
• Determinación de la seguridad de todos los esfuerzos internos actuantes, incluida la armadura calculada

De esta manera, RF-/CONCRETE Columns proporciona una solución completa de una propuesta de armadura optimizada y las acciones de la carga resultante.

Después del cálculo, los resultados se muestran en tablas ordenadas de manera clara. Cada valor intermedio se enumera, haciendo que las comprobaciones de diseño sean transparentes.

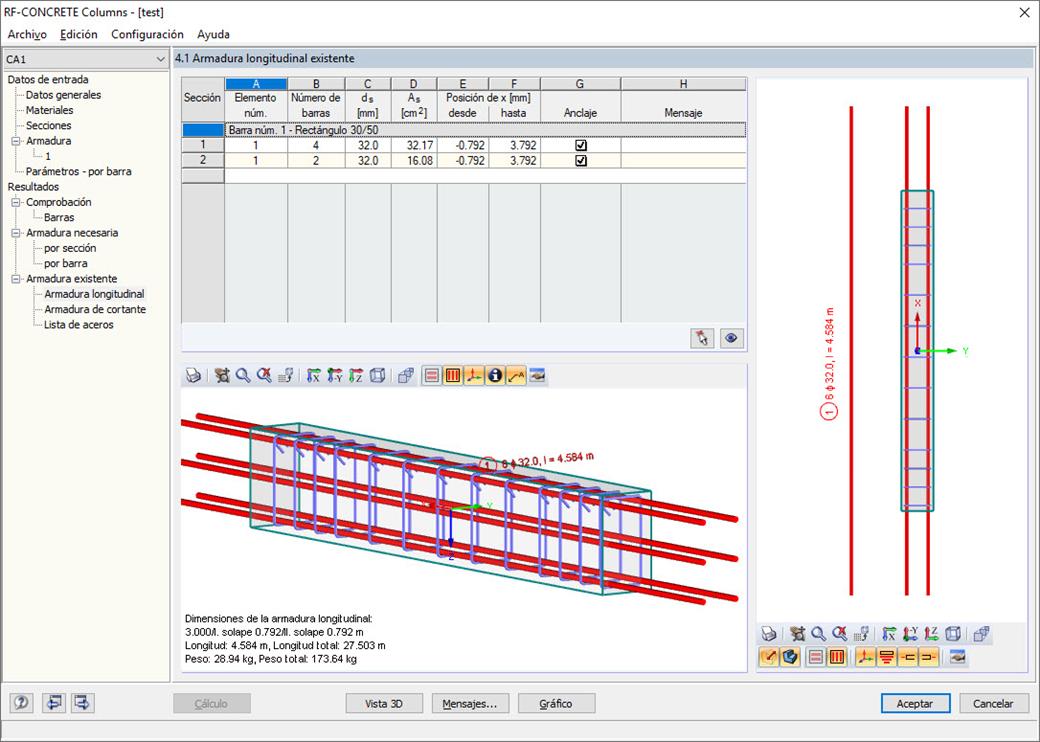

El módulo crea una propuesta de armadura para la armadura longitudinal y de cortante considerando todas las características técnicas constructivas. La armadura se representa mediante un dibujo en 3D, incluidas las dimensiones. Es posible ajustar la propuesta de armadura según sus necesidades individuales. Un gráfico tridimensional muestra la distribución exacta de la deformación y tensiones a lo largo de la sección.

Si alguno de los cálculos de protección frente al fuego no se cumple, RF-/CONCRETE Columns incrementa la armadura necesaria hasta que todos los cambios se cumplan satisfactoriamente o no se encuentre ninguna disposición de armadura. Puede visualizar los pilares y su armadura en el renderizado 3D, así como en la ventana de trabajo de RFEM/RSTAB. Además de la entrada de datos y los datos de resultados incluyendo los detalles de cálculo dispuestos en tablas, se puede integrar todos los gráficos en el informe. De esta manera, se garantiza una documentación comprensible y claramente organizada.

Las barras a calcular se importan directamente desde RFEM / RSTAB. Se asignan casos de carga, combinaciones de carga y combinaciones de resultados, que dan como resultado los esfuerzos internos determinados elásticamente lineales en las barras seleccionadas. Al considerar la fluencia, también se debe definir la carga que produce la fluencia. Los materiales de RFEM/RSTAB están preestablecidos pero se pueden ajustar en RF-/CONCRETE Columns. Las propiedades del material enumeradas en la norma respectiva se incluyen en la biblioteca de materiales.

Puede definir fácilmente las propiedades constructivas de los pilares, así como otros detalles para determinar la armadura longitudinal y de cortante necesaria. El factor de longitud eficaz ß se debe definir manualmente, determinar automáticamente el módulo o importar desde el módulo adicional RF-STABILITY/RSBUCK.

El cálculo de la resistencia al fuego según EN 1992-1-2 requiere varias especificaciones; por ejemplo, determinación de las caras de la sección donde se produce el quemado.
