RF-/BETON Stützen | Leistungsmerkmale

  • Volle Integration in RFEM/RSTAB mit Übernahme der Geometrie- und Lastfalldaten
  • Automatische Selektion der zu bemessenden Stäbe nach vorgegebenen Kriterien (z.B. nur vertikale Stäbe)
  • In Verbindung mit der Erweiterung EC2 für RFEM/RSTAB kann die Bemessung von Druckgliedern aus Stahlbeton nach dem Verfahren der Nennkrümmung gemäß EN 1992-1-1:2004 (Eurocode 2) sowie nachfolgend aufgeführter Nationaler Anhänge durchgeführt werden:
    • DE | Fahne DIN EN 1992-1-1/NA/A1:2015-12 (Deutschland)
    • Österreich | Fahne ÖNORM B 1992-1-1:2018-01 (Österreich)
    • Flagge von Belgien  NBN EN 1992-1-1 ANB:2010 für Kaltbemessung, EN 1992-1-2 ANB:2010 für Heißbemessung (Belgien)
    • Bulgarien | Fahne BDS EN 1992-1-1:2005/NA:2011 (Bulgarien)
    • Flagge von Dänemark EN 1992-1-1 DK NA:2013 (Dänemark)
    • Flagge von Frankreich  NF EN 1992-1-1/NA:2016-03 (Frankreich)
    • Flagge von Finnland  SFS EN 1992-1-1/NA:2007-10 (Finnland)
    • Flagge von Italien  UNI EN 1992-1-1/NA:2007-07 (Italien)
    • Flagge von Lettland  LVS EN 1992-1-1:2005/NA:2014 (Lettland)
    • Flagge von Litauen  LST EN 1992-1-1:2005/NA:2011 (Litauen)
    • Flagge von Malaysia MS EN 1992-1-1:2010 (Malaysia)
    • Flagge von den Niederlanden NEN-EN 1992-1-1+C2:2011/NB:2016 (Niederlande)
    • Flagge von Norwegen  NS EN 1992-1 -1:2004-NA:2008 (Norwegen)
    • Flagge von Polen  PN EN 1992-1-1/NA:2010 (Polen)
    • Flagge von Portugal NP EN 1992-1-1/NA:2010-02 (Portugal)
    • Flagge von Rumänien  SR EN 1992-1-1:2004/NA:2008 (Rumänien)
    • Flagge von Schweden SS EN 1992-1-1/NA:2008 (Schweden)
    • Flagge von Singapur SS EN 1992-1-1/NA:2008-06 (Singapur)
    • Flagge von Slowakei  STN EN 1992-1-1/NA:2008-06 (Slowakei)
    • Flagge von Slowenien  SIST EN 1992-1-1:2005/A101:2006 (Slowenien)
    • Flagge von Spanien  UNE EN 1992-1-1/NA:2013 (Spanien)
    • CS | Fahne CSN EN 1992-1-1/NA:2016-05 (Tschechien)
    • EN-GB | Fahne BS EN 1992-1-1:2004/NA:2005 (Vereinigtes Königreich)
    • Flagge von Weißrussland  TKP EN 1992-1-1:2009 (Weißrussland)
    • Flagge von Zypern  CYS EN 1992-1-1:2004/NA:2009 (Zypern)
  • Zusätzlich zu den oben aufgeführten Nationalen Anhängen (NA) können auch benutzerdefinierte NA mit eigenen Grenzwerten und Parametern definiert werden
  • Optionale Berücksichtigung von Kriechen
  • Diagrammgestützte Ermittlung der Knicklängen und Schlankheiten aus den Stützen-Einspannverhältnissen
  • Automatische Ermittlung von planmäßiger und ungewollter Ausmitte aus Theorie II. Ordnung zusätzlich vorhandener Ausmitte
  • Bemessung von monolithischen Konstruktionen und Fertigteilen
  • Untersuchung im Hinblick auf eine Regelstahlbetonbemessung
  • Schnittgrößenermittlung nach Theorie I. und II. Ordnung
  • Analyse der maßgebenden Bemessungsschnitte entlang der Stütze aufgrund der gegebenen Belastung
  • Ausgabe der erforderlichen Längs- und Bügelbewehrung
  • Brandschutznachweis nach dem vereinfachten Verfahren (Zonenverfahren) gemäß EN 1992-1-2. Damit ist der Brandschutznachweis von Kragstützen möglich.
  • Brandschutznachweis mit optionaler Auslegung der Längsbewehrung wahlweise nach DIN 4102-22:2004 bzw. DIN 4102-4:2004, Tabelle 31

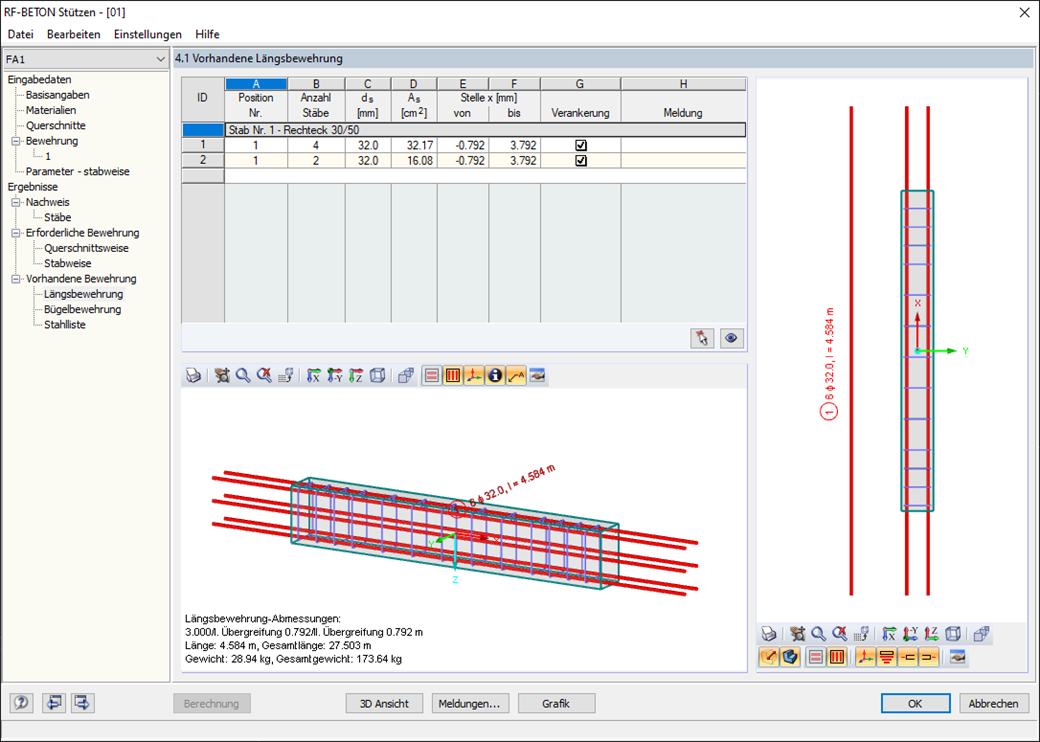

  • Bewehrungsentwurf mit grafischer Darstellung im 3D-Rendering für Längs- und Bügelbewehrung
  • Zusammenfassung der Ausnutzungen mit Zugangsmöglichkeit zu sämtlichen Bemessungsdetails
  • Grafische Darstellung wichtiger Bemessungsdetails im RFEM/RSTAB-Arbeitsfenster
