RF-STEEL EC3 | Entradas

Ao dimensionar cargas devido a tração, compressão, flexão e corte, o RF-/TOWER Design compara os valores de cálculo da capacidade de carga máxima com os valores de cálculo das ações.

No caso de componentes estruturais serem submetidos simultaneamente à flexão e à compressão, é efetuada uma interação. No RF-/STEEL EC3, pode determinar os coeficientes de acordo com o método 1 (anexo A) ou o método 2 (anexo B).

Para a verificação da encurvadura por flexão, não é necessária a introdução do grau de esbelteza nem da carga de encurvadura crítica elástica do caso de encurvadura determinante O módulo calcula automaticamente todos os coeficientes necessários para o valor de cálculo da resistência à flexão. O RF-STEEL EC3 determina o momento elástico crítico para encurvadura lateral por flexão-torção para cada barra em cada posição x da secção. O utilizador só necessita de introduzir os dados dos apoios laterais intermédios, se necessário, para as barras/conjuntos de barras individuais que podem ser definidos numa das janelas de entrada.

Se forem selecionadas barras para o dimensionamento da proteção contra incêndio no RF-/STEEL EC3, aparece uma janela de entrada extra, na qual pode definir parâmetros adicionais, tais como um tipo de revestimento ou revestimento. Como configurações globais, podem ser definidos o tempo de duração da resistência ao fogo, assim como a curva de temperatura e outros coeficientes. No relatório de impressão, são listados em tabelas os resultados intermédios e o resultado final da verificação da resistência ao fogo. Além disso, é possível imprimir a curva de temperatura no relatório.

Os resultados são apresentados ordenados por casos de carga, secções, barras, conjuntos de barras ou posições x em janelas de saída bem organizadas. Para obter informações detalhadas sobre as verificações realizadas, selecione a linha da tabela correspondente.

Todas as propriedades de material e secção, esforços internos de cálculo e os coeficientes de verificação são representados claramente em janelas de resultados. Além disso, é possível visualizar graficamente a distribuição de esforços internos em todas as posições x numa janela separada.

As listas de partes por barras/conjuntos de barras para os tipos de secções individuais completam a representação detalhada e estruturada dos resultados. Para imprimir os dados de entrada e os resultados, pode utilizar o relatório de impressão global no RFEM/RSTAB.

Para o processamento adicional de dados, é possível exportar todas as tabelas para MS Excel.

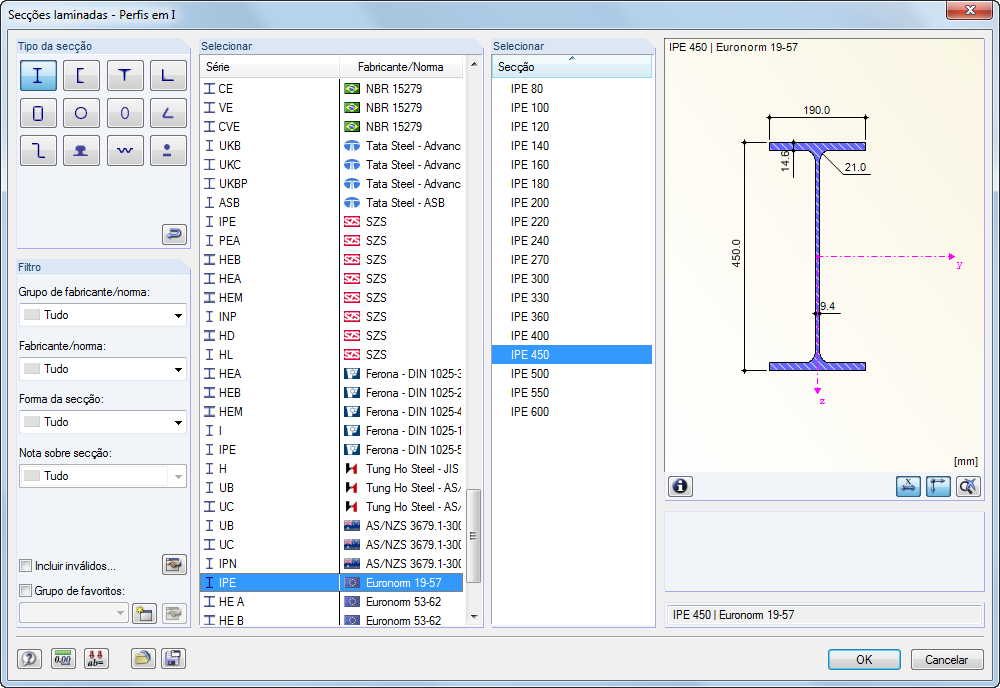

As secções definidas no RFEM/RSTAB são automaticamente importadas pelo módulo. O dimensionamento em RF-/STEEL EC3 pode ser efetuado para secções de parede fina. O programa determina qual o método de dimensionamento mais eficiente em conformidade com a norma.

O RF-/STEEL EC3 pode ter em consideração diversas ações para a verificação do estado limite último. O utilizador pode escolher entre as fórmulas de interação mencionadas na norma.

De acordo com o Eurocódigo 3, o programa divide as secções que quer verificar em classes de 1 a 4. Desta forma, o módulo pode determinar a limitação da capacidade de resistência e rotação devido a encurvadura local para partes da secção. Além disso, o RF-STEEL EC3 determina a razão (c/t) dos elementos de secção sujeitos a compressão, classificando as secções de forma completamente automática.

Nas análises de estabilidade, pode decidir para cada barra ou conjunto de barras se ocorre a possibilidade de encurvadura por flexão na direção y e/ou z. Além disso, pode também definir apoios laterais adicionais. O RF-/STEEL EC3 determina automaticamente a esbelteza e a carga crítica de encurvadura elástica a partir das condições de fronteira. Para a verificação da encurvadura lateral por flexão-torção, o programa define também automaticamente o momento elástico crítico ideal necessário, o qual também pode ser definido manualmente. Mesmo o ponto de aplicação da carga de cargas transversais, o qual influência a resistência à torção, pode ser considerado através da configuração nos detalhes. Além disso, podem ter em consideração as restrições à rotação (por exemplo, chapas trapezoidais e madres).

Na construção moderna, com secções transversais cada vez mais esbeltas, o estado limite de utilização representa um fator importante no cálculo estrutural. Para tal, no RF-/STEEL EC3 é possível atribuir individualmente casos de carga, combinações de cargas e combinações de resultados às diferentes situações de dimensionamento. Os correspondentes valores limite estão predefinidos no anexo nacional, mas podem sempre ser alterados. O módulo permite definir comprimentos de referência e contra-flechas e considerá-las na verificação.
