RF-STEEL EC3 | Input

Häufig verhindern sehr kleine Torsionsmomente in den zu bemessenden Stäben bestimmte Nachweisformate. Um diese zu vernachlässigen und die Nachweise dennoch zu führen, kann man in RF-/STAHL EC3 einen Grenzwert definieren, ab dem Torsionsschubspannungen berücksichtigt werden.

Das Zusatzmodul RF-/STAHL EC3 kann den Nachweis der Halskehlnähte für alle parametrischen, geschweißten Querschnitte der Querschnittsbibliothek führen. Hierzu muss die Option in den Detaileinstellungen des Moduls aktiviert werden. Alternativ kann auch ein Flächenmodell zur Bemessung genutzt werden.

Nei moduli di verifica, nell'impostazione predefinita, la classe della sezione trasversale per ciascuna asta e il caso di carico è determinata automaticamente. Nella finestra di input delle sezioni trasversali, tuttavia, l'utente può anche specificare la classe della sezione trasversale manualmente, nel caso in cui, ad esempio, l'instabilità locale è esclusa dalla verifica.

Quando si esegue la verifica di carichi a trazione, compressione, flessione e taglio, il modulo confronta i valori di progetto della capacità di carico massima con i valori di progetto delle azioni.

Se i componenti sono soggetti sia a flessione che a compressione, il programma esegue un'interazione. In RF-/STEEL EC3, è possibile determinare i coefficienti secondo il Metodo 1 (Appendice A) o il Metodo 2 (Appendice B).

Il progetto di instabilità flessionale non richiede né la snellezza né il carico critico elastico del caso di instabilità determinante. Il modulo calcola automaticamente tutti i coefficienti necessari per il valore di progetto della tensione di flessione. RF-/STEEL EC3 determina il momento critico elastico per instabilità flesso-torsionale per ogni asta su ogni posizione x della sezione trasversale. Se necessario, è necessario solo specificare i vincoli esterni laterali intermedi delle singole aste/set di aste, definibili in una delle finestre di input.

Se le aste sono selezionate per la verifica della resistenza al fuoco in RF-/STEEL EC3, è disponibile un'altra finestra di input in cui è possibile inserire parametri aggiuntivi, come: un tipo di rivestimento o rivestimento. Le impostazioni globali coprono il tempo richiesto per la resistenza al fuoco, la curva di temperatura e altri coefficienti. La relazione di calcolo elenca tutti i risultati intermedi e il risultato finale del progetto di resistenza al fuoco. Inoltre, è possibile stampare la curva di temperatura nel rapporto.

I risultati ordinati per caso di carico, sezione trasversale, asta, set di aste o posizione x sono visualizzati in finestre di risultati chiaramente disposte. Selezionando la riga della tabella corrispondente, vengono visualizzate informazioni dettagliate sul progetto eseguito.

I risultati includono un elenco comprensibile di tutte le proprietà dei materiali e delle sezioni trasversali, delle forze interne di progetto e dei fattori di progetto. Inoltre, è possibile visualizzare la distribuzione delle forze interne di ciascuna posizione x in una finestra grafica separata.

Gli elenchi delle parti per aste/set di aste per i singoli tipi di sezioni trasversali completano la visualizzazione dettagliata e strutturata dei risultati. Per stampare i dati di input e i risultati, è possibile utilizzare la relazione di calcolo globale in RFEM/RSTAB.

Per l'ulteriore elaborazione di vari dati, è possibile esportare tutte le tabelle in MS Excel.

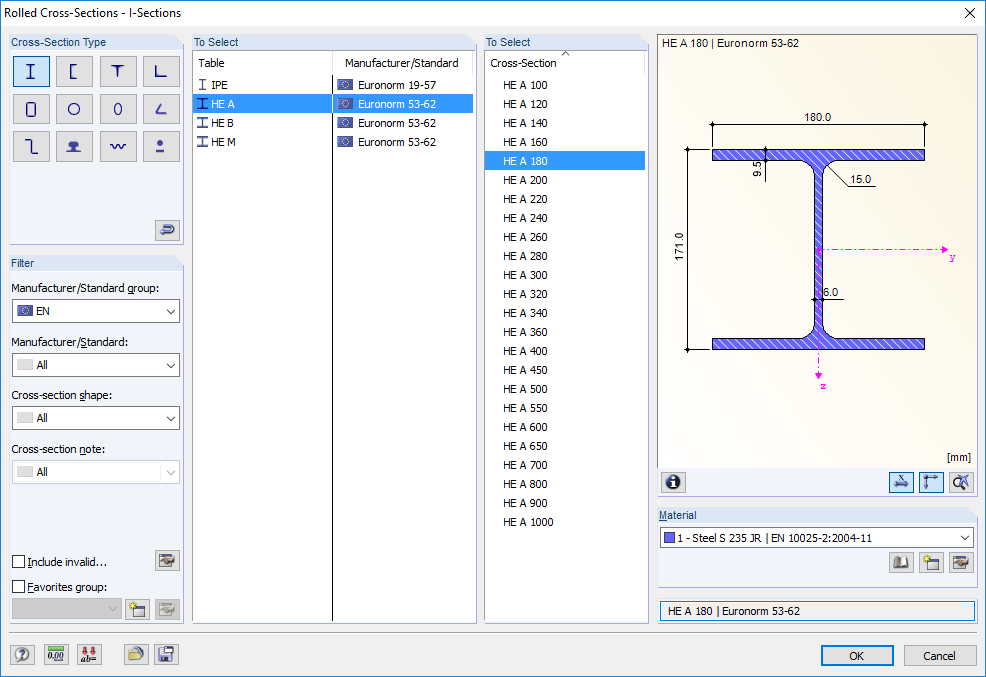

RF-/STEEL EC3 importa automaticamente le sezioni trasversali definite in RFEM/RSTAB. È possibile progettare tutte le sezioni trasversali in parete sottile. Il programma seleziona automaticamente il metodo più efficiente secondo le norme.

Il progetto allo stato limite ultimo tiene conto di diversi carichi ed è possibile selezionare i progetti di interazione disponibili nella norma.

La classificazione delle sezioni trasversali di progetto nelle Classi da 1 a 4 è una parte essenziale dell'analisi secondo l'Eurocodice 3. In questo modo, è possibile verificare la limitazione della capacità di progetto e rotazionale mediante l'instabilità locale delle parti della sezione trasversale. RF-/STEEL EC3 determina i rapporti c/t delle parti della sezione trasversale soggette a tensione di compressione ed esegue automaticamente la classificazione.

Per l'analisi di stabilità, è possibile specificare per ogni asta o set di aste se l'instabilità flessionale si verifica nella direzione y e/o z. È possibile definire vincoli laterali aggiuntivi in modo da rappresentare il modello più realisticamente possibile. Il rapporto di snellezza e il carico critico elastico sono determinati automaticamente sulla base delle condizioni al contorno di RF-/STEEL EC3. Il momento critico per instabilità flesso-torsionale necessario per l'instabilità flesso-torsionale può essere determinato automaticamente o specificato manualmente. Il punto di applicazione del carico dei carichi trasversali, che ha un'influenza sulla resistenza torsionale, può anche essere preso in considerazione tramite l'impostazione nei dettagli. Inoltre, è possibile tenere conto dei vincoli rotazionali (ad esempio lamiere trapezoidali e arcarecci) e dei pannelli di taglio (ad esempio lamiere trapezoidali e controventi).

Nella costruzione moderna, dove le sezioni trasversali sono sempre più snelle, lo stato limite di esercizio è un fattore importante nell'analisi strutturale. RF-/STEEL EC3 assegna casi di carico, combinazioni di carico e combinazioni di risultati a diverse situazioni di progetto. Le rispettive deformazioni limite sono preimpostate nell'Appendice nazionale e possono essere modificate, se necessario. Inoltre, è possibile definire lunghezze di riferimento e controfrecce per il progetto.
