RF-/STEEL EC3 | Entrada de datos

Característica del producto

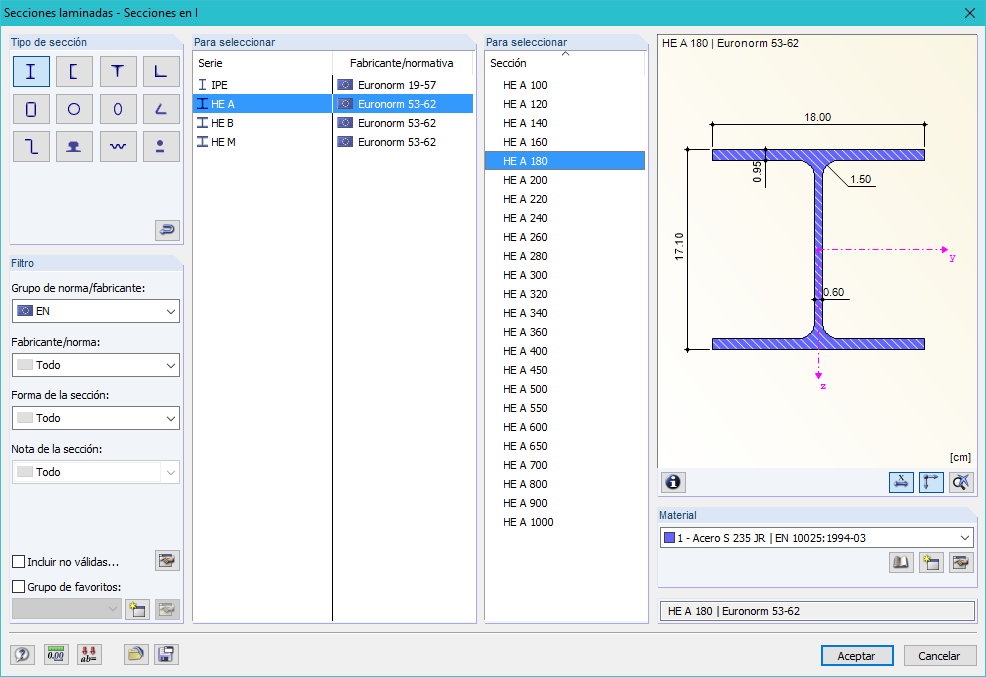

RF-/STEEL EC3 importa las secciones definidas en RFEM/RSTAB de forma automática. Se puede calcular todo tipo de secciones de pared delgada. El programa decide qué método de cálculo, conforme a la normativa, es el más eficiente.

Para el cálculo del estado límite último se considera varias cargas y se puede elegir entre la interacción de fórmulas mencionadas en la norma.

Una parte esencial del análisis según el Eurocódigo 3, es la clasificación de secciones de la clase 1 a la 4. De esta manera, se puede determinar el límite para la capacidad de cálculo y la capacidad a torsión debida a pandeo local para las partes de las secciones. Además, RF-/STEEL EC3 determina la relación anchura-espesor (c/t) de las partes de la sección sometidas a compresión y clasifica las secciones de forma automática.

Para el análisis de estabilidad se puede decidir para cada barra o conjunto de barras si el pandeo por flexión actúa en dirección "y" y/ó "z". Además, se puede definir coacciones laterales adicionales. RF-/STEEL EC3 determina la esbeltez y la carga de pandeo elástica crítica automáticamente al considerar las condiciones de contorno. Para el análisis de pandeo lateral, el programa define también el momento crítico elástico ideal requerido automáticamente, aunque se da la posibilidad de definirlo manualmente. Incluso se puede considerar el punto de aplicación de las cargas transversales que afectan la resistencia a torsión mediante ajustes detallados. Además, es posible considerar las coacciones al giro (por ejemplo, para chapas trapezoidales y correas).

En la construcción moderna, al usar perfiles que cada vez son más esbeltos, el límite de servicio representa un factor importante en cálculos estructurales. RF-/STEEL EC3 puede asignar casos de carga, combinaciones de carga y de resultados individualmente en diferentes situaciones de servicio. Los valores límite de deformaciones correspondientes están predefinidos en el Anejo Nacional pero se pueden modificar de forma personalizada. Además, es posible definir las longitudes de referencia y contraflechas, considerándolas para el cálculo.
