- Criação de uma malha de EF pré-deformada no RFEM
- Geração de imperfeições equivalentes para barras na forma de cargas equivalentes com consideração de:
- fatores de redução αu e αm (Eurocódigo)
- contra-flechas de curvaturas iniciais segundo curvas de tensão de encurvadura
- Deformação da estrutura através de deslocamento dos nós
- Geração de imperfeições de acordo com:
- deformações de um caso de carga
- curvas de encurvadura do RF-STABILITY/RSBUCK
- Imperfeições equivalentes em barras e conjuntos de barras (por exemplo, pilares constituídos por vários membros)
- Visualização de modos de imperfeição gerados
RF-IMP/RSIMP | Funções
Tem alguma pergunta?
2024-05-23
Seminário web
2024-06-20
Seminário web
Duração: 00:01:33 min
Duração: 00:02:14 min
Duração: 00:01:00 min
![[EN] FAQ 005511 | What does each option do under the "Calculation of Torsion" section under the Streng...](http://img.youtube.com/vi/5kTWIVwP61A/maxresdefault.jpg)
Função do programa
Duração: 00:00:33 min
Função do programa
Duração: 00:00:41 min
Função do programa
Duração: 00:00:45 min
Duração: 00:00:00 min
Duração: 01:02:00 min
_LI.jpg?mw=350&hash=a6debcf3b265d0612c870d5b232d173d9810dac1)
Como alternativa ao método da barra equivalente, este artigo descreve como determinar os esforços internos da parede suscetível à encurvadura de acordo com a análise de segunda ordem, tendo em conta as imperfeições, e, em seguida, realizar o dimensionamento da secção para flexão e compressão.
Este artigo irá mostrar como modelar e dimensionar estruturas de cabos no RFEM 6 e no RSTAB 9.
Este artigo mostra e explica a influência da rigidez à flexão de cabos sobre os esforços internos. Este artigo também dá dicas sobre como reduzir esta influência.
Norma ASCE 7-22 [1] , secção. 12.9.1.6 especifica quando os efeitos P-delta devem ser considerados ao realizar uma análise de espectro de resposta modal para o dimensionamento sísmico. Na NBC 2020 [2], enviados. 4.1.8.3.8.c fornece apenas um curto requisito para que os efeitos de deslocamento devido à interação das cargas de gravidade com a estrutura deformada sejam considerados. Portanto, pode haver situações em que os efeitos de segunda ordem, também conhecidos como P-delta, devem ser considerados ao realizar uma análise sísmica.

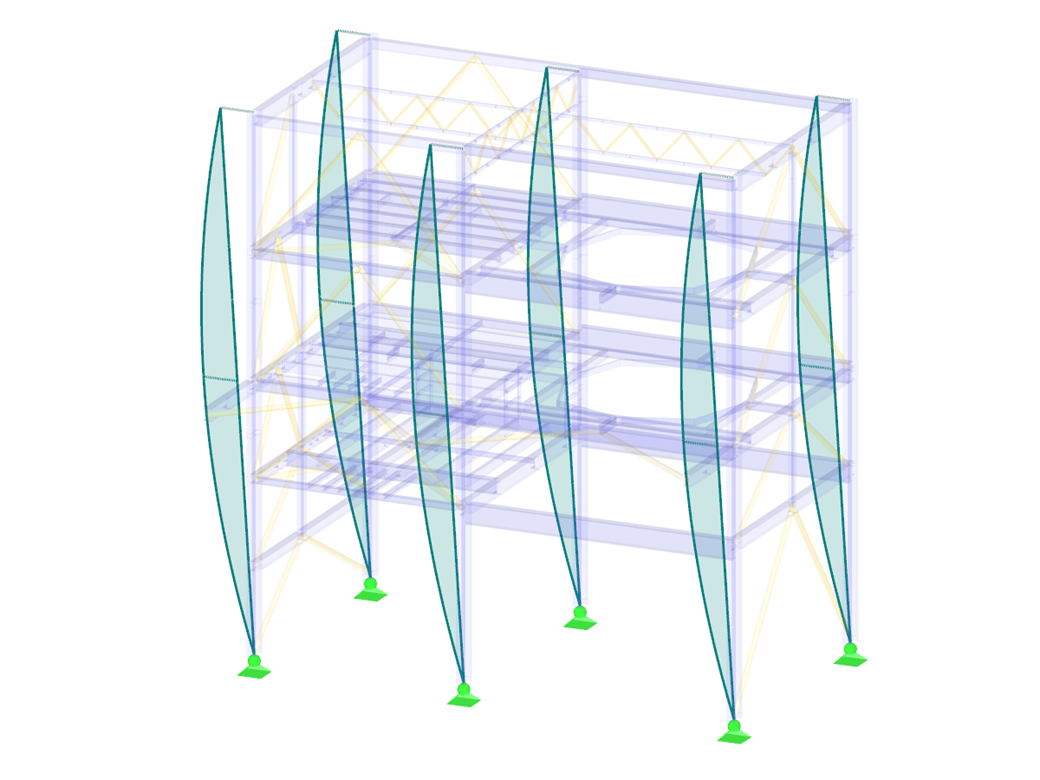

O módulo avalia a pré-deformação de um caso de carga, os modos próprios de uma análise de estabilidade ou de um cálculo dinâmico. Devido a esta deformação inicial, é possível ou pré-deformar a estrutura ou criar um caso de carga com imperfeições equivalentes para as barras.
