- Creación de una malla de elementos finitos (EF) predeformada en RFEM
- Generación de imperfecciones equivalentes para barras como cargas equivalentes considerando
- los coeficientes reductores αu y αm (Eurocódigo)
- las flechas dependiendo de las curvas de tensiones de pandeo
- Deformación de la estructura debido al desplazamiento de los nudos
- Generación de imperfecciones de acuerdo con
- las deformaciones de casos de carga
- los modos de pandeo desde RF-STABILITY/RSBUCK
- Imperfecciones equivalentes en barras y conjuntos de barras (por ejemplo, pilares que constan de varias barras)
- Visualización de los modos de imperfección generados
RF-IMP/RSIMP | Características
¿Tiene alguna pregunta?
Duración: 00:01:53 min
Duración: 00:02:56 min
Duración: 00:08:16 min
Proyecto de cliente
Duración: 00:00:00 min
Característica del producto
Duración: 00:00:22 min
Base de datos de conocimientos
Duración: 00:00:55 min
.png?mw=350&hash=d48786243b6e6ea52c46161d98f18495d06c047f)
Proyecto de cliente
Duración: 00:00:00 min
Duración: 00:00:00 min
La viga armada es una opción económica para la construcción de grandes luces. La viga de chapa de acero de sección en I normalmente tiene un alma de gran canto para maximizar su capacidad a cortante y separación de alas, pero un alma delgada para minimizar el peso propio. Debido a su gran relación altura-espesor (h/tw ), es posible que se necesiten rigidizadores transversales para rigidizar el alma esbelta.
El cálculo de estructuras complejas por medio de un software de análisis de elementos finitos se realiza generalmente en todo el modelo. Sin embargo, la construcción de tales estructuras es un proceso que se lleva a cabo en múltiples etapas donde el estado final del edificio se logra combinando las partes estructurales separadas. Para evitar errores en el cálculo de los modelos generales, se debe considerar la influencia del proceso de construcción. En RFEM 6, esto es posible utilizando el complemento Análisis de etapas de construcción (CSA).
Standardmäßig werden die ermittelten Werte für die Ordinaten der Einflusslinie als Dezimalzahl mit maximal sechs Nachkommastellen ausgegeben. Für die Einflusslinien der Schnittgrößen ist dies meist ausreichend.
Die Lastart Vorspannung war in den Dlubal-Programmen bislang immer eine Anfangsvorspannung. Es wurde die definierte Lastgröße aufgebracht und je nach Steifigkeit des umliegenden Systems blieb die Vorspannung mehr oder minder als Normalkraft im Seil übrig.
RF-IMP/RSIMP evalúa la predeformación de un caso de carga, los modos de vibración de un análisis de estabilidad o de un cálculo dinámico. Debido a esta deformación inicial, es posible o bien predeformar la estructura o crear un caso de carga con las imperfecciones equivalentes para las barras.
Para sistemas estructurales consistentes de elementos de sólidos o superficies (RFEM), se puede aprovechar la estructura inicial predeformada. Tan sólo se necesita especificar un valor máximo por el cual de deformación será escalada. Entonces, todos los nudos de EF o de la estructura se escalarán con respecto a la deformación inicial.

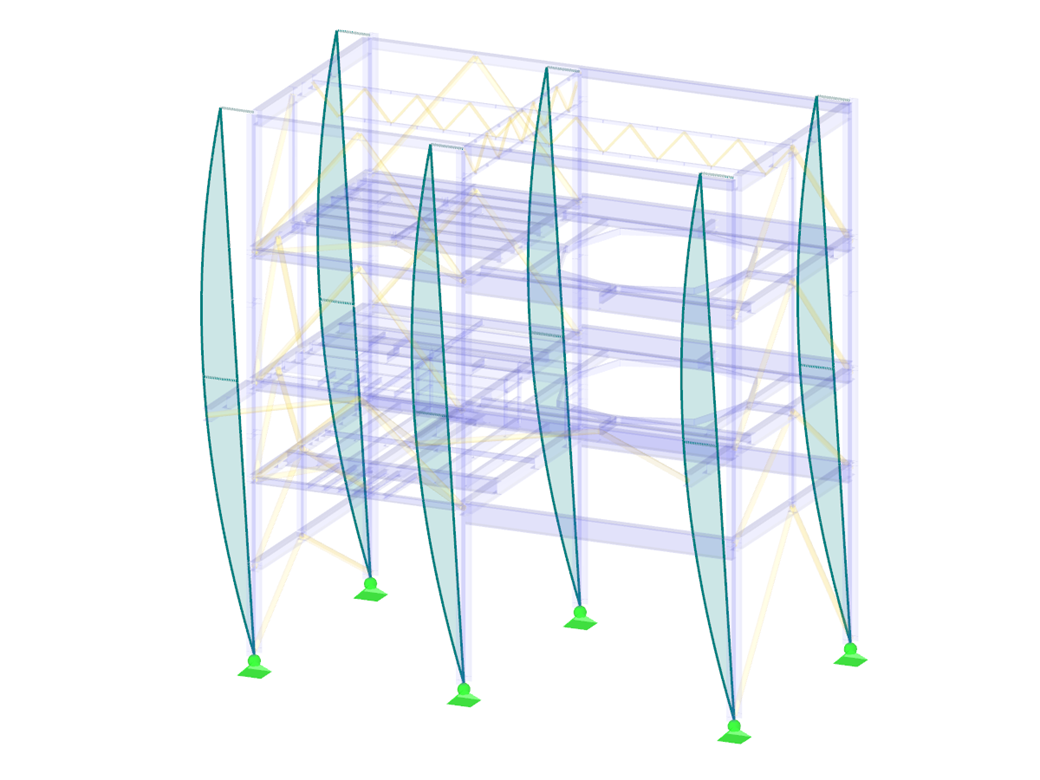

Las imperfecciones equivalentes se usan de forma especial para las estructuras aporticadas. Puede definir inclinaciones y contraflechas de barras y conjuntos de barras en la ventana adicional. Se pueden generar automáticamente, según las normas, o definirse manualmente. Están disponibles las siguientes normas:
-
EN 1992:2004 -
EN 1993:2005
-
DIN 18800:1990-11 -
DIN 1045-1:2001-07
-
DIN 1052:2004-08
Solo se aplica la imperfección resultante de la deformación inicial en la barra relevante. Además, es posible considerar los factores de reducción. De esta manera, es posible aplicar la imperfección de manera eficiente.
- Creación de una malla de elementos finitos (EF) predeformada en RFEM
- Generación de imperfecciones equivalentes para barras como cargas equivalentes considerando
- los coeficientes reductores αu y αm (Eurocódigo)
- las flechas dependiendo de las curvas de tensiones de pandeo
- Deformación de la estructura debido al desplazamiento de los nudos
- Generación de imperfecciones de acuerdo con
- las deformaciones de casos de carga
- los modos de pandeo desde RF-STABILITY/RSBUCK
- Imperfecciones equivalentes en barras y conjuntos de barras (por ejemplo, pilares que constan de varias barras)
- Visualización de los modos de imperfección generados
Para este tipo de generación, se crea una caso de carga normal que contenga las imperfecciones equivalentes. Este caso de carga se puede modificar de forma manual.
En las combinaciones de carga, este caso de carga se puede combinar con los casos de carga 'normales'.
Al generar una malla de EF predeformada en RFEM, los datos de desplazamiento de cada nudo individual se guardan en segundo plano. Esto puede ser usado para el cálculo de las combinaciones de carga en RFEM. Para comprobar los datos generados, el módulo muestra la predeformación en tablas y en el gráfico.
Si se van a desplazar los nudos del modelo, las coordenadas de los nudos se modifican directamente después de la generación. Al generar imperfecciones equivalentes, el módulo crea un caso de carga normal, incluyendo las imperfecciones de barras. Para facilitar la comprobación de los datos, las imperfecciones generadas se representan tanto en tablas como en el gráfico.
