Moduł dodatkowy ocenia deformację wstępną przypadku obciążenia oraz postacie drgań własnych dla analizy stateczności lub analizy dynamicznej. Na podstawie tego początkowego odkształcenia można przeprowadzić wstępne odkształcenie konstrukcji lub utworzyć przypadek obciążenia z równoważnymi imperfekcjami prętów.
Wstępnie odkształcony model początkowy jest przydatny zwłaszcza w przypadku konstrukcji składających się z elementów powierzchniowych i bryłowych (RFEM) oraz prętów. Należy określić tylko maksymalną wartość, do której ma zostać skalowana deformacja. Wszystkie węzły ES lub węzły modelu zostaną przeskalowane z uwzględnieniem początkowego odkształcenia.

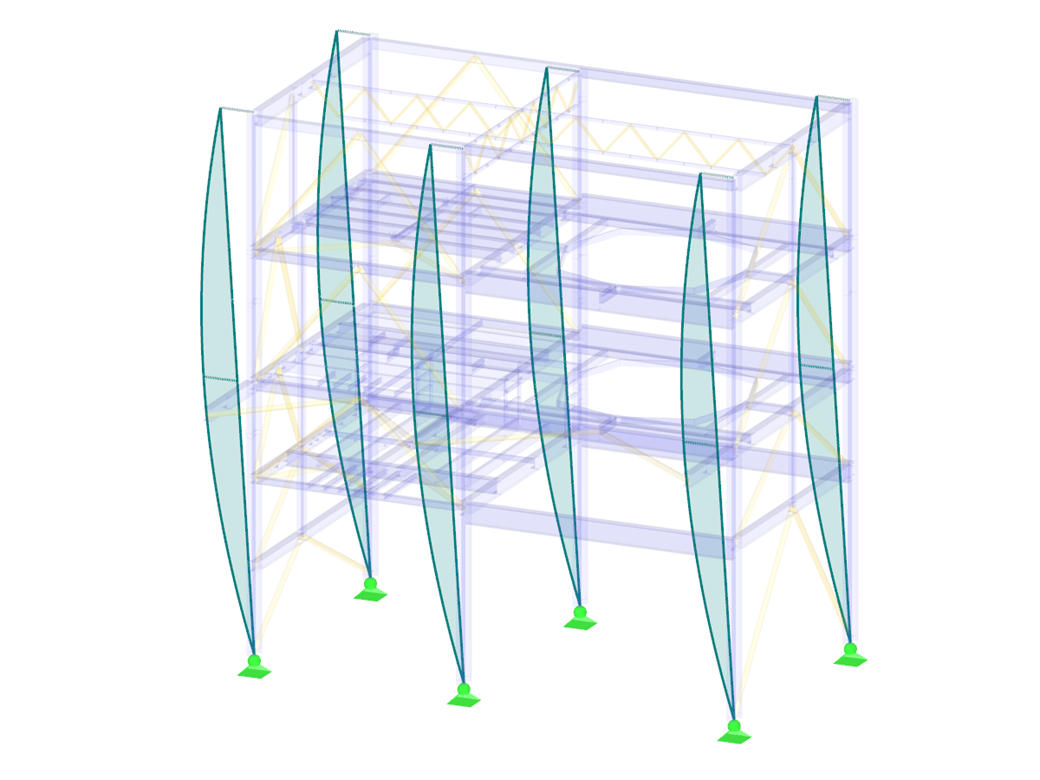

Imperfekcje zastępcze są szczególnie przydatne w przypadku konstrukcji belkowych. W dodatkowym oknie można zdefiniować przechyły i wygięcia wstępne prętów i zbiorów prętów. Mogą być generowane automatycznie, zgodnie z normami lub definiowane ręcznie. Dostępne są poniższe normy:
-
EN 1992:2004 -
EN 1993:2005
-
DIN 18800:1990-11 -
DIN 1045-1:2001-07
-
DIN 1052:2004-08
Stosowana jest tylko imperfekcja wynikająca z początkowego odkształcenia na odpowiednim pręcie. Dodatkowo można uwzględnić współczynniki redukcyjne. W ten sposób możliwe jest efektywne zastosowanie imperfekcji.
- Tworzenie wstępnie zdeformowanej siatki ES w RFEM
- Generowanie imperfekcji zastępczych prętów jako obciążeń zastępczych z uwzględnieniem
- współczynniki redukcyjne αu i αm (Eurokod)
- wygięcie wstępne wznosi się zgodnie z krzywymi naprężeń wyboczeniowych
- Odkształcenie konstrukcji spowodowane przemieszczeniem węzłowym
- Generowanie imperfekcji zgodnie z:
- odkształcenia przypadku obciążenia
- kształty wyboczenia z RF-STABILITY/RSBUCK
- Imperfekcje zastępcze na prętach i zbiorach prętów (np. słupy składające się z kilku prętów)
- Wizualizacja wygenerowanych postaci imperfekcji
Ten typ generowania tworzy zwykły przypadek obciążenia zawierający imperfekcje. Przypadek obciążenia można modyfikować ręcznie.
W kombinacjach obciążeń ten przypadek obciążenia można następnie połączyć z 'normalnymi' przypadkami obciążeń.
Podczas generowania siatki ES odkształconych w programie RFEM, dane dotyczące przemieszczenia każdego węzła są zapisywane w tle. Jeżeli użytkownik będzie chciał utworzyć grupy obciążeń, może wykorzystać zapisane dane. W celu sprawdzenia wygenerowanych danych, moduł wyświetla odkształcenie początkowe w postaci tabelarycznej i graficznej.
Jeżeli węzły modelu mają zostać przesunięte, współrzędne węzłów są modyfikowane bezpośrednio po wygenerowaniu. Podczas generowania imperfekcji zastępczych moduł generuje normalny przypadek obciążenia wraz z imperfekcjami prętów. Wygenerowane imperfekcje przedstawiane są tabelarycznie i graficznie, pozwalając na ich wygodne sprawdzenie.
