Přídavný modul vyhodnocuje výsledky deformací zatěžovacího stavu, tvarů vybočení ze stabilitní analýzy nebo vlastního kmitání z dynamické analýzy. Na základě těchto hodnot lze vytvořit počáteční deformace konstrukce nebo vytvořit zatěžovací stav s náhradními imperfekcemi prutů.
V případě konstrukcí z plošných prvku, těles (pouze RFEM) a prutů je možné využít počáteční deformace konstrukce. Je třeba zadat pouze maximální hodnotu, na kterou se má deformace upravit. Všechny uzly sítě konečných prvků nebo uzly konstrukce se rozšíří na tyto počáteční deformace.

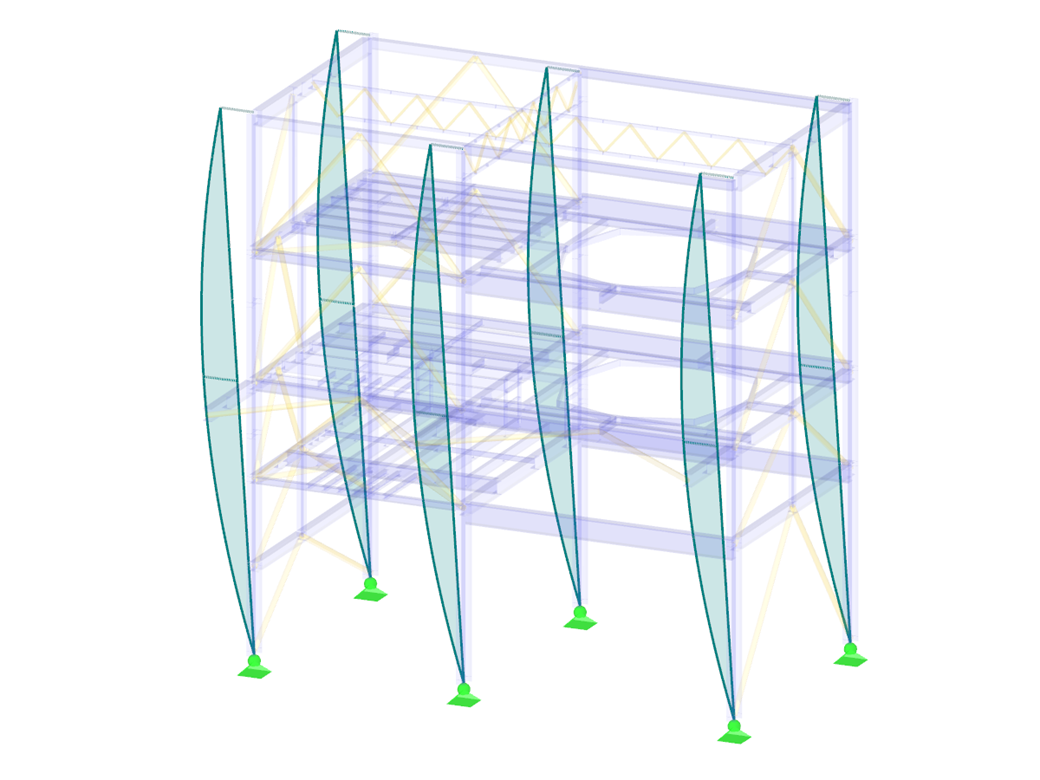

Náhradní imperfekce se používají zejména pro prutové konstrukce. V přídavném okně lze definovat sklony a počáteční prohnutí prutů a sad prutů. Lze je generovat automaticky, podle norem nebo ručně. K dispozici máte následující normy:
-
EN 1992:2004 -
EN 1993:2005
-
DIN 18800:1990-11 -
DIN 1045-1:2001-07
-
DIN 1052:2004-08
Vždy se používá pouze imperfekce, která působí přímo na daném prutu podle počáteční deformace. Kromě toho lze zohlednit redukční součinitele. Tímto způsobem je možné efektivně aplikovat imperfekci.
- Vytvoření sítě konečných prvků s počátečními deformacemi
- Generování náhradních imperfekcí prutů jako náhradních zatížení s ohledem na
- Redukční součinitele αu a αm (Eurokód)
- Počáteční zakřivení - v závislosti na vzěprných křivkách
- Deformace konstrukce vlivem posunutí uzlů
- Generování imperfekcí na základě:
- Deformací zatěžovacího stavu
- Tvaru vybočení z modulu RF-STABILITY/RSBUCK
- Náhradní imperfekce na prutech a sadách prutů (např. sloupy složené z několika prutů)
- Vizualizace vygenerovaných tvarů imperfekce
Při tomto způsobu generování se vytvoří normální zatěžovací stav, který obsahuje náhradní imperfekce. V případě potřeby jej lze ručně upravit.
V kombinacích zatížení pak lze tento zatěžovací stav kombinovat se zatěžovacími stavy 'normální'.
Při generování předem deformované sítě konečných prvků v programu RFEM se údaje o posunu každého jednotlivého uzlu uloží na pozadí. Tato data lze využít pro výpočet kombinací zatížení v programu RFEM. Pro kontrolu vygenerovaných údajů se zobrazí počáteční deformace v tabulkách a grafikách.
Pokud se mají posunout uzly modelu, upraví se souřadnice uzlů přímo po vygenerování. Při generování náhradních imperfekcí modul vytvoří normální zatěžovací stav včetně imperfekcí prutů. Vygenerované imperfekce se pro kontrolu zobrazí v tabulkách a grafikách.
