Il modulo analizza le predeformazioni di un caso di carico così come i modi di vibrare nelle analisi di stabilità o nei calcoli dinamici. Grazie alle deformazioni iniziali, è possibile predeformare la struttura o creare casi di carico con imperfezioni equivalenti delle aste.
Il modello iniziale pre-deformato è utile soprattutto per strutture costituite da superfici e da elementi solidi (RFEM) e da aste. È necessario specificare solo il valore massimo a cui la deformazione è da scalare. Tutti EF o modelli di nodi verranno scalati in funzione alla deformazione iniziale.

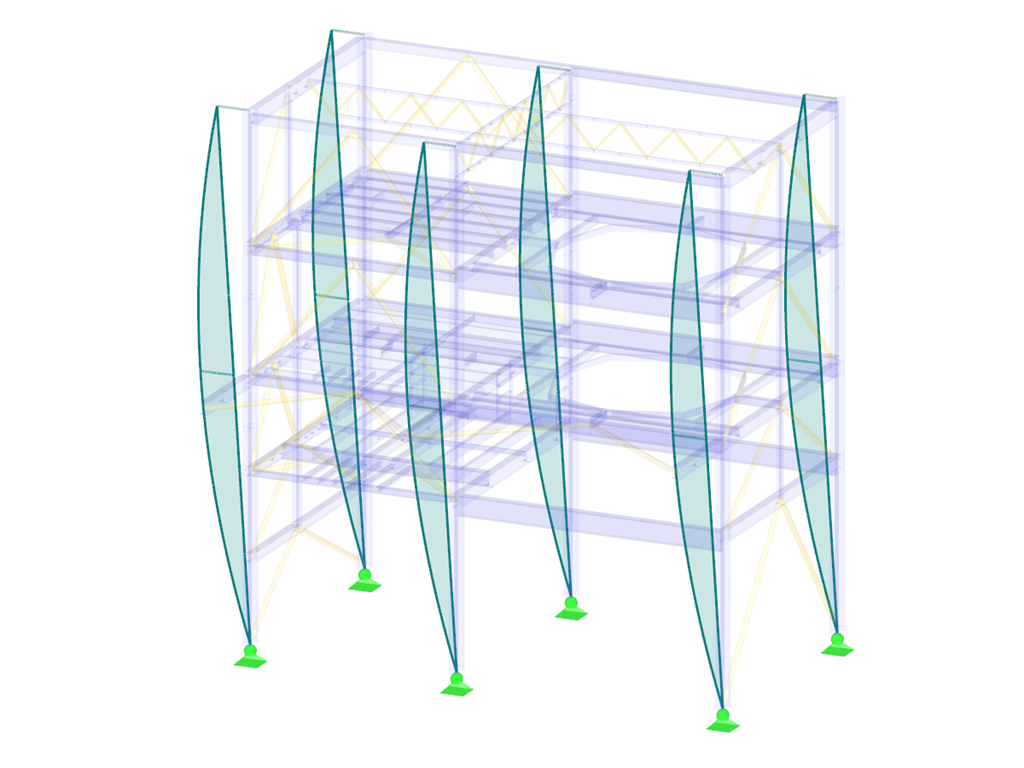

Le imperfezioni equivalenti sono particolarmente utili per le strutture intelaiate. È possibile definire le inclinazioni e le controfrecce di aste e set di aste nella finestra aggiuntiva. Possono essere generati automaticamente, secondo le norme, o definiti manualmente. Sono disponibili le seguenti norme:
-
EN 1992:2004 -
EN 1993:2005
-
DIN 18800:1990-11 -
DIN 1045-1:2001-07
-
DIN 1052:2004-08
Si applica solo l'imperfezione risultante dalla deformazione iniziale sull'asta pertinente. Inoltre, è possibile tener conto dei coefficienti di riduzione. In questo modo, è possibile applicare l'imperfezione in modo efficiente.
- Creazione di una mesh EF pre-deformata in RFEM
- Generazione di imperfezioni equivalenti delle aste come carichi equivalenti, considerando
- i coefficienti di riduzione αu e αm (Eurocodice)
- la controfreccia si alza secondo le curve di tensione di instabilità
- Deformazione della struttura dovuta allo spostamento nodale
- Generazione di imperfezioni secondo:
- le deformazioni del caso di carico
- le forme di instabilità da RF-STABILITY/RSBUCK
- Imperfezioni equivalenti su aste e set di aste (ad esempio, colonne costituite da più aste)
- Visualizzazione dei modi di imperfezione generati
Per questo tipo di generazione viene creato un normale caso di carico contenente le imperfezioni equivalenti. Il caso di carico può essere modificato manualmente.
Nelle combinazioni di carico, questo caso di carico può quindi essere combinato con i casi di carico 'normali'.
Quando si genera una mesh EF predeformata in RFEM, i dati di spostamento di ogni singolo nodo vengono salvati in background. Questo può essere usato per il calcolo delle combinazioni di carico in RFEM. Al fine di verificare i dati generati, la pre-deformazione viene visualizzata in tabelle e graficamente.
Se i nodi del modello devono essere spostati, le coordinate del nodo vengono modificate direttamente dopo la generazione. Quando si generano imperfezioni equivalenti, il modulo crea un caso di carico normale, comprese le imperfezioni delle aste. Per facilitare il controllo dei dati, le imperfezioni generate sono visualizzate sia in forma tabellare che grafica.
