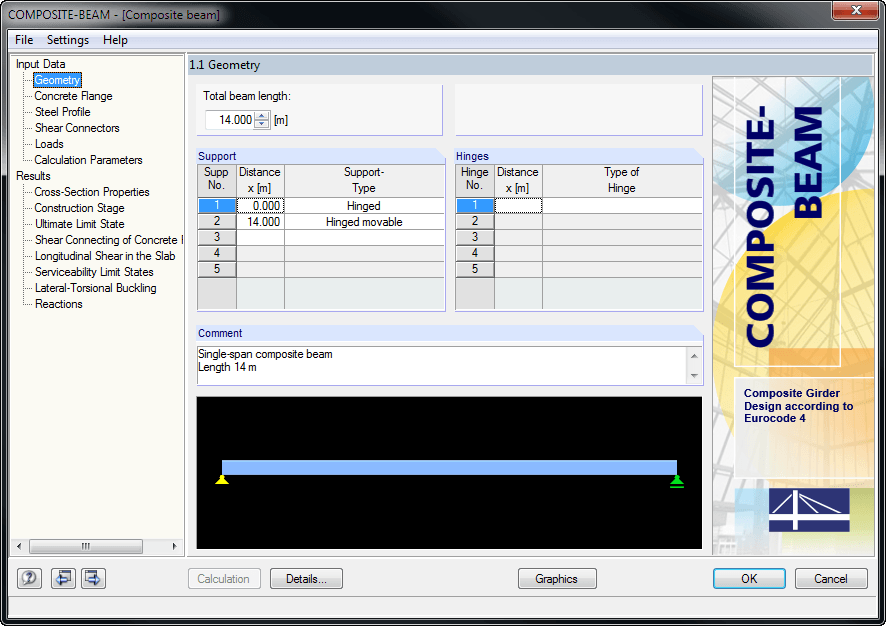

Ao introduzir o modelo estrutural, é possível definir vigas contínuas e de um vão com ou sem consola. Além disso, é possível especificar diferentes comprimentos de vão com condições de fronteira definíveis (apoios, libertações), bem como qualquer apoio de construção e libertação de momento na fase de construção. Para a modelação de uma secção completa existe a possibilidade de criar secções típicas de vigas compostas com base em vigas de aço (perfis I) com banzos de betão sólidos, placas pré-fabricadas, chapas perfiladas ou tetos maciços de secção variável.

Também é possível classificar as secções através do comprimento da viga, opcionalmente com envolvente de betão. A entrada de armadura transversal adicional para chapas perfiladas, reforços de perfis assim como aberturas redondas ou com vértices na alma, é facilitada através de figuras ilustrativas. Ao introduzir cargas, o COMPOSITE-BEAM aplica o peso próprio automaticamente. Além disso, a consideração de cargas fixas e variáveis com especificação da idade do betão no início do carregamento para fluência também é possível, assim como a livre definição de cargas concentradas, uniformes e trapezoidais. O COMPOSITE-BEAM cria automaticamente uma combinação de cargas a partir dos dados individuais dos casos de carga.

Os resultados são apresentados em tabelas claras, bem organizadas e ordenadas de acordo com as verificações necessárias, permitindo assim uma fácil orientação e verificação.

Verificação do estado limite último:

• Resistência à flexão e aos esforços de corte com interação
• Cavilhas parciais de elementos de ligação dúcteis e não dúcteis
• Determinação dos ligadores de corte necessários e da sua distribuição
• Cálculo da tensão longitudinal de corte
• Verificação da ligação com cavilhas e do diâmetro das cavilhas
• Saída das reações de apoio determinantes para as fases de construção e final, inclusive cargas da fase de construção
• Verificação da encurvadura por flexão-torção (para vigas contínuas e consolas)
• Controlo das classes de secções, assim como das propriedades de secções elásticas e plásticas

Verificação do estado limite de utilização:

• Verificação da flecha
• Determinação de deformações e pré-deformações com as propriedades de secções ideais de fluência e retração
• Comportamento de vibração (análise de vibrações próprias)
• Controlo da largura das fendas
• Determinação das forças de apoio

Todos os dados do programa são documentados num relatório de impressão claro e bem organizado, com várias opções gráficas para completar. O relatório é atualizado automaticamente no caso de haver alterações. O COMPOSITE-BEAM é um programa autónomo que funciona sem a licença para o RSTAB.

• Vigas de um vão e vigas contínuas com definição de condições de fronteira
• Determinação automática de secções efetivas
• Introdução livre de suportes adicionais para fase de construção
• Definição livre de cargas concentradas, lineares e linearmente variáveis na forma de cargas fixas e cargas variáveis com especificação da idade do betão na altura do carregamento
• Cargas de construção que podem ser definidas livremente, assim como cargas de construção móveis
• Combinação de cargas automática
• Cálculo de propriedades de secção de acordo com o método 1 ou 2
• Cálculo de esforços internos elásticos com o RSTAB
• Redistribuição de momentos
• Dimensionamento para resistência a flexão e corte com interação
• Determinação dos ligadores de corte necessários e da sua distribuição
• Cálculo da tensão longitudinal de corte
• Saída das reações de apoio determinantes para as fases de construção e final, inclusive cargas da fase de construção
• Verificação da encurvadura por flexão-torção
• Verificação do limite das larguras de fendas
• Verificação da frequência natural
