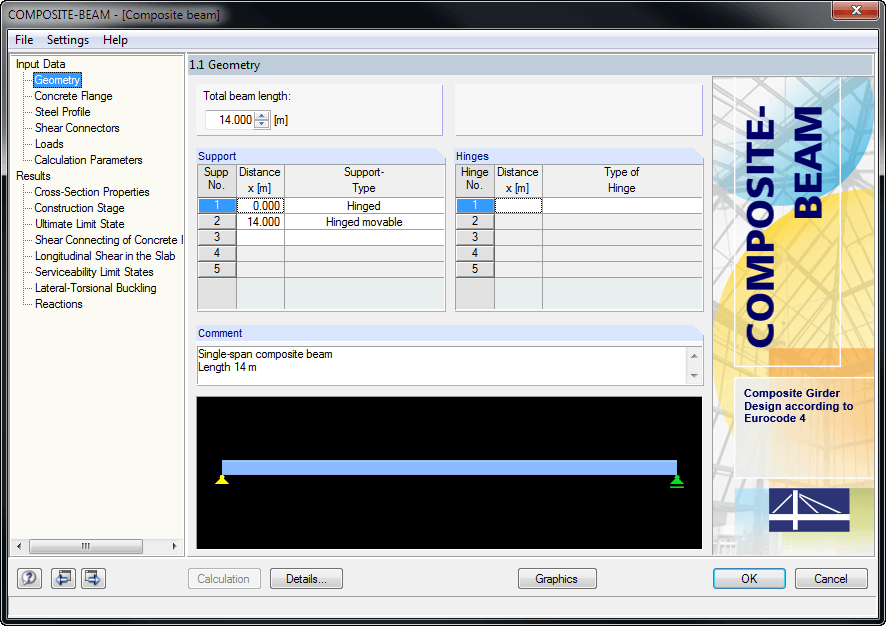

Al introducir el modelo estructural, puede definir vigas de vano simple y continuas con o sin voladizos. Además, es posible especificar diferentes longitudes de vano con condiciones de contorno definibles (apoyos, liberaciones), así como cualquier apoyo de construcción y liberación de momentos en la fase de construcción. Para una sección completa, puede crear secciones de vigas mixtas típicas sobre la base de vigas de acero (secciones en I) con alas de hormigón macizo, placas prefabricadas, chapas trapezoidales o techos macizos de sección variable.

También es posible nivelar secciones por medio de longitudes de viga, opcionalmente con revestimiento de hormigón. Las figuras ilustrativas facilitan la entrada de armaduras transversales adicionales para chapas trapezoidales, rigidizadores de perfil y aberturas en ángulo o circulares en el alma. El peso propio se aplica automáticamente al introducir las cargas. Además, es posible considerar cargas fijas y variables especificando la edad del hormigón al inicio de la carga para la fluencia, y definir libremente cargas simples, uniformes y trapezoidales. COMPOSITE-BEAM crea automáticamente una combinación de carga basada en los datos de los casos de carga individuales.

Los resultados se muestran en ventanas clasificadas según los cálculos requeridos. La disposición clara de los resultados permite una fácil orientación y evaluación.

Cálculo del estado límite último:

• Resistencia a flexión y esfuerzo cortante con interacción
• Conexión parcial para elementos de conexión dúctiles y no dúctiles
• Determinación de los conectadores requeridos y su distribución
• Cálculo de la resistencia a esfuerzo rasante
• Cálculo de conexiones con conectores y del perímetro del conector
• Resultados de las reacciones determinantes en los apoyos para la fase de construcción y mixta, incluyendo las cargas de los apoyos de construcción
• Análisis de pandeo lateral (para vigas continuas y vigas en voladizo)
• Verificación de clases de secciones así como también las propiedades de sección plásticas y elásticas

Cálculo del estado límite de servicio:

• Análisis de flecha
• Deformaciones y contraflecha inicial determinadas con las propiedades de sección para fluencia y retracción
• Análisis de frecuencias propias
• Análisis de anchos de fisura
• Determinación de esfuerzos en apoyos

Todos los datos se documentan en un informe claramente organizado que incluye gráficos. En caso de cualquier modificación, el informe se actualiza automáticamente. COMPOSITE-BEAM es un programa independiente y no requiere la licencia de RSTAB o RFEM.

• Vigas de vano singular y continuas con condiciones de contorno definibles
• Determinación automática de las secciones eficaces
• Disposición libre de los apoyos de construcción para la fase de construcción
• Cargas puntuales, distribuidas y trapezoidales definibles libremente como cargas fijas con especificación de la edad del hormigón durante la carga
• Cargas de ejecución definibles libremente así como también cargas de ejecución móviles
• Combinación automática de cargas
• Cálculo de propiedades de sección según el método 1 ó 2
• Cálculo de esfuerzos internos elásticos con RSTAB
• Redistribución de momentos
• Cálculo para resistencia a flexión y esfuerzo cortante con interacción
• Determinación de los conectadores requeridos y su distribución
• Cálculo de la resistencia a esfuerzo rasante
• Resultados de las reacciones determinantes en los apoyos para la fase de construcción y mixta, incluyendo las cargas de los apoyos de construcción
• Análisis de pandeo lateral
• Análisis para la limitación de anchos de fisura
• Cálculo de la frecuencia propia
