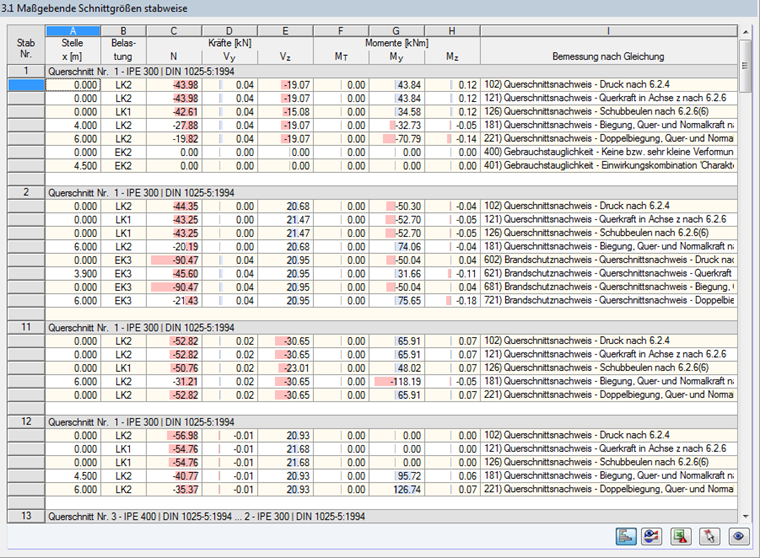

Para cada barra, esta janela apresenta os esforços internos principais, que são, os esforços internos que resultam da máxima utilização em cada dimensionamento.
Posição x
Esta coluna apresenta a respetiva posição x , onde ocorrem as relações de dimensionamento máximas das barras.
Caso de carga
Esta coluna apresenta o número do caso de carga, bem como do caso e combinação de carga com os esforços internos resultantes na relação de dimensionamento máxima.
Forças / Momentos
Para cada barra, esta coluna apresenta as forças axiais e corte, bem como os momentos de flexão e torção produzindo as relações máximas nos respetivos dimensionamentos de secção, análises de estabilidade, verificações do estado limite de utilização e verificação da resistência ao fogo.
Dimensionamento de acordo com a fórmula
A última coluna apresenta informação sobre o tipo de dimensionamento e as equações utilizadas para realizar os dimensionamentos de acordo com [1], [2] ou [4].
Literatur
[1] Eurocode 3: Bemessung und Konstruktion von Stahlbauten − Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau. Beuth Verlag GmbH, Berlin, 2010
[2] Eurocode 3: Bemessung und Konstruktion von Stahlbauten − Teil 1-2: Allgemeine Regeln - Tragwerksbemessung für den Brandfall. Beuth Verlag GmbH, Berlin, 2010.
[4] Eurocode 3: Bemessung und Konstruktion von Stahlbauten − Teil 1-4: Ergänzende Regeln zur Anwendung von nichtrostenden Stählen. Beuth Verlag GmbH, Berlin, 2007.
