Esta janela é exibida se pelo menos um conjunto de barras é selecionado para dimensionamento na janela 1.1 Dados gerais e a análise de estabilidade é executada pelo método geral de acordo com [1] cláusula 6.3.4 (configuração padrão).
Se o Equivalent Member Method para conjuntos de barras é selecionado na caixa de diálogo Detalhes (ver Figura 3.2 ), a janela 1.7 não será exibida. Neste caso, os apoios intermédios laterais podem ser definidos na janela 1.4 através da utilização de pontos de divisão.
A tabela atual gere as condições de fronteira do conjunto de barrasse selecionado no navegador à esquerda.
Os apoios definidos no RFEM, tais como os apoios em de uma viga contínua, não são relevantes nesta janela. O programa importa as distribuições dos momentos e das forças de corte para a determinação do coeficiente de ampliação automaticamente do RFEM. Pode aqui definir diversas condições de apoio, que tem um impacto na falha de estabilidade (encurvadura, encurvadura por flexão torção).
Apoios nos nó inicial e final de um conjunto de barras estão predefinidos.
Qualquer quer outro apoio, por exemplo como o resultado de uma barra adicional, tem de ser adicionado manualmente.
É possível adicionar nós graficamente na janela de trabalho do RFEM, utilizando o botão
.
De acordo com [1], Cláusula 6.3.4 (1), pode dimensionar secções monosimétricas que são sujeitas a um carregamento único no seu plano prinicipal. Para este método de análise, é necessário o conhecimento do coeficiente de ampliação αcr,op de todo o conjunto de barras. De forma a determinar este coeficiente, o programa cria um pórtico plano com quatro graus de liberdade para cada nó.
A orientação dos eixos num conjunto de barras é importante para a determinação dos apoios nodais. O programa verifica a posição dos nós e define internamente os eixos dos apoios nodais para a janela 1.7, de acordo com a Figura 2.28 a Figura 2.31). O botão [Sistema de coordenadas local] por baixo do modelo gráfico pode ajudar com a orientação. Utilize para exibir o conjunto de barras numa vista parcial, onde os eixos estão claramente visíveis. Pode encontrar um exemplo na base de dados de conhecimento na nossa página

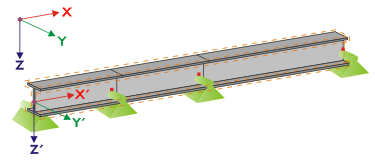

Se todas as barras de um conjunto de barras se encontra numa linha reta, como é apresentado na Bild 2.28, o sistema de coordenadas local da primeira barra no conjunto de barras corresponde ao sistema de coordenadas equivalente de todo o conjunto de barras.
Se as barras de um conjunto de barras não se encontram numa linha reta, as barras tem de ser posicionadas no mesmo plano. Na Figura 2.29, as barras encontram-se num plano vertical. Neste caso, o eixo- é horizontal e está orientado na direção do plano. O eixo- também é horizontal e definido como perpendicular ao eixo-. O eixo- está orientado perpendicularmente para baixo.
Se as barras de um conjunto de barras encurvado se encontra no plano horizontal, o eixo- é definido paralelamente ao eixo- do sistema de coordenadas global. Assim, o eixo- está orientado na direção oposta ao eixo- global e o eixo- está direcionado paralelamente ao eixo- global.
A Figura Bild 2.31 apresenta o caso geral de um conjunto de barras encurvado: As barras não se encontram numa linha reta, mas num plano inclinado. A definição do eixo- resulta da linha de interseção entre o plano inclinado e o plano horizontal. Assim, o eixo- é perpendicular ao eixo- e direcionado perpendicularmente ao plano inclinado. O eixo- é definido perpendicularmente ao eixo e ao eixo .
Os botões abaixo do gráfico tem as seguintes funções:
| Exibe o modelo ou o esquema estrutural |
| Apresenta as barras numa representação 3D ou num modelo de linhas |
| Apresenta o atual conjunto de barras ou o modelo completo |
| Apresenta as barras irrelevantes do modelo modelo transparente ou opaco |
|
| Apresenta o conjunto de barras no sistema de coordenadas local ou o modelo completo |
| Apresenta a vista na direção do eixo |
| Apresenta a vista oposta ao eixo |
| Apresenta a vista na direção do eixo |
| Apresenta a vista isométrica |

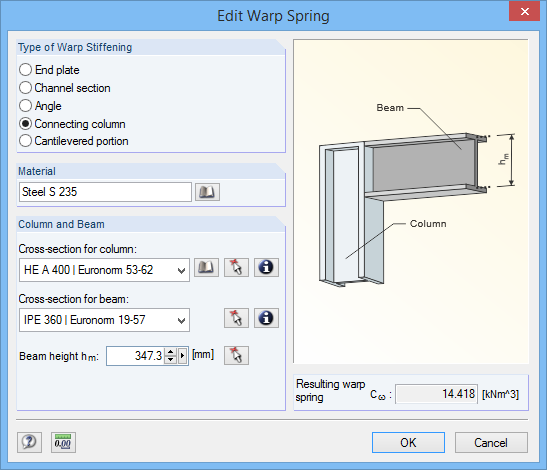

Clique no botão [Editar elemento de ligação de empenamento e importa a mola de empenamento] para determinar a constante de uma mola de empenamento.
Os seguintes tipos de reforço de tek estão disponíveis na caixa de diálogo Edit Warp Spring :
- Ligação de chapa extremidade curta
- Secção em U
- Ângulo
- Pilar ligado
- Parte em consola
Materiais e secções podem ser selecionados utilizando as listas e os botões [Biblioteca]. Com o botão # libraryimage1 # também pode selecioná-los graficamente no modelo RFEM / RSTAB.
Com base nos parâmetros, o RF-STEEL EC3 determina a mola de distorção resultante C ω a qual pode depois ser importada com [OK] na janela 1.7.
Análise de deformações com sete graus de liberdade
Para analisar conjuntos de barras de acordo com a análise de segunda ordem para encurvadura por flexão-torção com torção de empenamento, selecione a correspondente caixa de seleção na aba Entortar torção da caixa de diálogo Detalhes (ver Figura 3.9 ). Os títulos das tabelas da janela 1.7 serão ajustados em conformidade.
A análise de empenamento requer uma licença da extensão do módulo RF-STEEL Warping Torsion .
Aqui, define as condições de apoio do conjunto de barras selecionadas do sistema, disponíveis nos nós das barras envolvidas. Estão atualmente disponíveis apoios nodais definidos no RFEM ou no RSTAB, bem como apoios nas duas extremidades do conjunto de barras.
Os apoios laterais do conjunto de barras tem de ser adicionados sob a forma de apoios adicionais. Desta forma, pode representar, por exemplo, o efeito de um terlin dado no modelo espacial do RFEM ou do RSTAB. Se este apoio está faltando no modelo do conjunto de barras selecionado, instabilidades são possíveis.
Com o botão # libraryimage1 #, os nós suportados podem ser selecionados graficamente na janela de trabalho do RFEM / RSTAB.
Nas colunas B a N, especifica as condições de apoio dos nós selecionados. Para ativar ou desativar os apoios e restrições para os graus de liberdade correspondentes, clique nas caixas de seleção. Em alternativa, pode introduzir as constantes das molas translacional e rotacional manualmente.
Os parâmetros Rotação de apoio e Excentricidade permitem modelar condições de apoio próximas da realidade.
Pode encontrar um exemplo que descreve a análise de torção de empenamento de uma viga de uma só vão em um artigo da nossa Base de conhecimento no nosso site.
