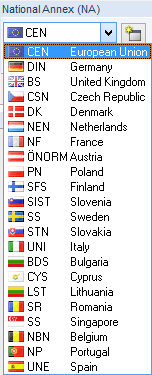

O Eurocódigo 3 [1] regula o esboço, o dimensionamento e a construção de estruturas de aço nos estados membros da União Europeia. Mit den Zusatzmodulen RF-STAHL EC3 (für RFEM) und STAHL EC3 (für RSTAB) bietet Dlubal Software leistungsstarke Werkzeuge zur Bemessung von Stahltragwerken an.Länderspezifische Regelungen sind in den Modulen durch verschiedene Nationale Anhänge berücksichtigt. Para além dos parâmetros incluídos no programa, pode definir os seus próprios valores limite ou criar novos Anexos Nacionais.
Dieses Handbuch beschreibt die Zusatzmodule der beiden Hauptprogramme gemeinsam unter der Bezeichnung RF-/STAHL EC3.
O RF-STEEL EC3 executa todas as verificações do estado limite último típicas, bem como análises de estabilidade e deformação. No dimensionamento último do estado limite, o módulo adicional considera o efeito de várias cargas. É possível escolher entre as fórmulas de interacção dadas na norma. Uma parte essencial da verificação de acordo com o Eurocódigo 3 é a classificação das secções a dimensionar para as classes 1 a 4. Dadurch wird die Begrenzung der Beanspruchbarkeit und Rotationskapazität durch lokales Beulen von Querschnittsteilen überprüft.RF-/STAHL EC3 ermittelt die c/t-Verhältnisse der druckbeanspruchten Querschnittsteile und nimmt die Klassifizierung automatisch vor.
Nas análises de estabilidade, é possível especificar separadamente para cada barra ou conjunto de barras se a encurvadura por flexão nas direcções y e/ou z é possível. Além disso, pode também definir apoios laterais adicionais. Além disso, o efeito de estabilização das madres e chapas pode ser tido em conta para as restrições de rotação e paineis de corte. O RF-STEEL EC3 determina a relação de esbelteza e a carga de encurvadura elástica crítica com base nas condições de fronteira. Para a verificação da encurvadura lateral por flexão-torção, o programa define também automaticamente o momento elástico crítico ideal necessário, o qual também pode ser definido manualmente. O programa tem em consideração o ponto de aplicação da carga das cargas transversais, o qual tem um efeito decisivo na resistência à torção.
RF-/STAHL EC3 führt auch den Brandschutznachweis nach EN 1993-1-2 [2]. Die Bemessung erfolgt dabei nach dem vereinfachten Berechnungsverfahren auf der Tragfähigkeitsebene.Als Brandschutzmaßnahmen können Bekleidungen mit verschiedenen physikalischen Eigenschaften gewählt werden.
O estado limite de utilização representa um dimensionamento importante para estruturas com secções rectas delgadas. Casos de carga, combinações de carga e combinações de resultados podem ser atribuídos a diferentes situações de dimensionamento. As deformações limites encontram-se predefinidas pelos Anexos Nacionais e podem ser ajustadas, se necessário. Além disso, é possível especificar comprimentos de referência e contra-flechas que serão considerados de acordo com o dimensionamento.
Mit RF-/STAHL EC3 lassen sich auch Bauteile aus nichtrostendem Stahl gemäß EN 1993-1-4 [4] nachweisen.
Wenn eine Lizenz für die Modulerweiterung "RF-/STAHL Kaltgeformte Profile" vorliegt, ist auch die Bemessung kaltgeformter Bauteile nach EN 1993-1-3 [3] möglich.
O módulo adicional proporciona uma optimização da secção de forma automática com a possibilidade de exportar secções modificadas para o RFEM ou o RSTAB. Casos de dimensionamento separados permitem ter flexibilidade para analisar os componentes estruturais individuais em estruturas complexas.
À semelhança de outros módulos adicionais, o RF-STEEL EC3 encontra-se completamente integrado no programa do RFEM ou RSTAB. Assim, os dados de entrada relevantes para o dimensionamento encontram-se predefinidos quando iniciou o módulo adicional. Posteriormente ao dimensionamento, pode utilizar a interface gráfica do utilizador do programa principal para avaliar os resultados. Como estes também estão incluídos no relatório de impressão global, a verificação completa pode ser apresentada de forma consistente e apelativa.
Este manual descreve também as duas extensões de módulo seguintes para o RF-/STEEL EC3:
- RF-/STAHL Wölbkrafttorsion
- RF-/STAHL Plastizität
- RF-/STAHL Kaltgeformte Profile
Desejamos-lhe um trabalho agradável e pleno de sucesso com o RF-/STEEL EC3.
A sua equipa Dlubal Software
Literatura
[1] Eurocode 3: Bemessung und Konstruktion von Stahlbauten − Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau. Beuth Verlag GmbH, Berlin, 2010
[2] Eurocode 3: Bemessung und Konstruktion von Stahlbauten − Teil 1-2: Allgemeine Regeln - Tragwerksbemessung für den Brandfall. Beuth Verlag GmbH, Berlin, 2010.
[3] Eurocode 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-3: Allgemeine Regeln - Ergänzende Regeln für kaltgeformte Bauteile und Bleche. Beuth Verlag GmbH, Berlin, 2010.
[4] Eurocode 3: Bemessung und Konstruktion von Stahlbauten − Teil 1-4: Ergänzende Regeln zur Anwendung von nichtrostenden Stählen. Beuth Verlag GmbH, Berlin, 2007.
