El cuadro de diálogo del apoyo en barra también se corresponde con el cuadro de diálogo del cálculo con 6 grados de libertad cuando se usa el complemento Alabeo por torsión (7 GDL). La introducción de los apoyos en barra se describe en el capítulo Apoyo en barra del manual de RFEM. Para el cálculo con 7 grados de libertad, la definición de las rigideces teóricas de los paneles de cortante de las barras y las coacciones al giro de las barras es particularmente relevante.
Activación de rigideces teóricas para análisis estático, de estabilidad y modal
Las rigideces teóricas del panel de cortante de la barra y la coacción al giro de la barra no tienen efecto en el análisis estático, de estabilidad y modal de forma predeterminada. Puede activar las rigideces ficticias para esto con la Modificación estructural.
Asignación a una barra o conjunto de barras
Asigne un panel de cortante en barra o una coacción al giro de barra a un apoyo en barra para considerar su rigidez en el cálculo con 7 grados de libertad'no puedo. Para hacer esto, primero seleccione la rigidez teórica 'Panel de cortante en y', 'Panel de cortante en z' o 'Coacción al giro respecto a x'.

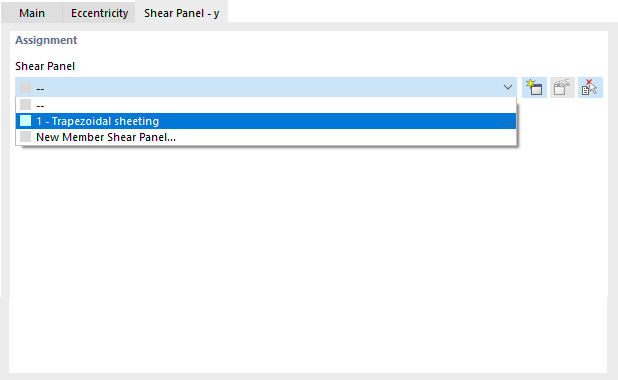

En la pestaña "Panel de cortante – y" o "Panel de cortante – z", puede asignar el panel de cortante que desee. La coacción al giro de la barra se selecciona de la misma manera en la pestaña 'Coacción al giro'.
También puede agregar el panel de cortante de la barra o la coacción al giro de la barra a un apoyo en barra gráficamente en el cuadro de diálogo de edición del panel de cortante de la barra o la coacción al giro de la barra usando el botón
editar. Sin embargo, el objeto de este tipo ya se debe asignar al soporte de barra.
Los apoyos en barra con los paneles de cortante en barra o coacciones al giro definidos en ellos se deben asignar a las barras o a los conjuntos de barras de orden superior. Asigne el apoyo en barra utilizando el cuadro de diálogo de edición de la barra o conjunto de barras, la selección desde el cuadro de diálogo Apoyo en barra o mediante la tabla de entrada.
Definición de rigideces teóricas
Los paneles de cortante de las barras y las coacciones al giro de las barras se pueden introducir mediante objetos separados que se asignan al apoyo de la barra. Puede encontrar una descripción detallada en los siguientes capítulos:
Posición del apoyo en barra en la sección

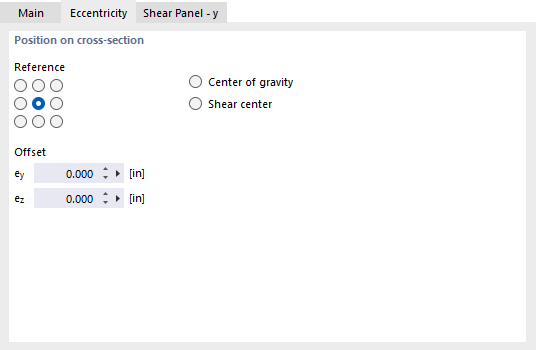

Puede establecer la posición de un apoyo en barra en la sección en la pestaña 'Excentricidad' de la 6/000053 'Apoyo en barra'.
Las nueve casillas 'Referencia' simbolizan posiciones distintivas en la sección. El punto medio representa el centro de gravedad, los ocho puntos de borde representan las intersecciones de los ejes y y z de la barra con las líneas de borde de un rectángulo que circunscribe la sección.
Además de las nueve casillas de verificación, también puede usar el centro de gravedad y el centro de cortante como punto de referencia.
Puede definir la "desviación" manualmente en los cuadros de texto a continuación. Las distancias se basan en la posición del punto de referencia y se refieren a los ejes y y z locales de la barra.
