Rámový nosník není pouze podepřen na svých koncích, ale také dvěma vnitřními platformovými nosníky. Tyto představují boční podpory snižující jeho účinnou délku. Kvůli excentricitě rámového nosníku je nutné upravit typy uzlů těchto platformových nosníků tak, aby je software mohl adekvátně zohlednit.
Typy uzlů

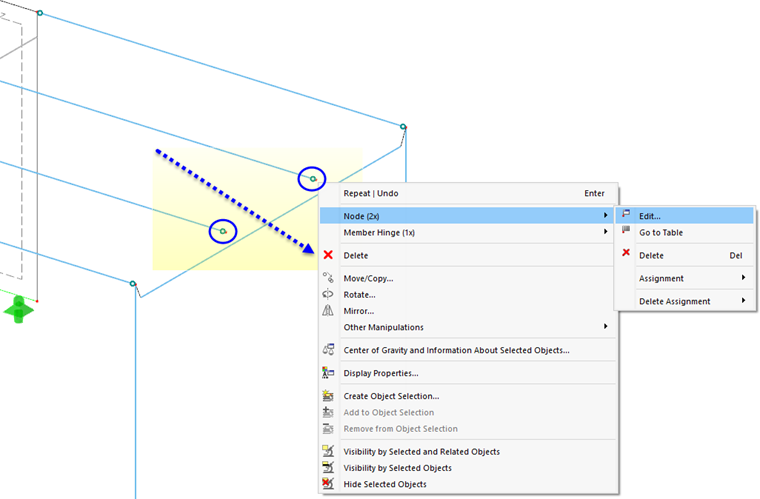

Vyberte dva koncové uzly centrálních platformových nosníků (č. 23 a 21) nakreslením okna přes ně. Poté klikněte pravým tlačítkem myši na jeden z těchto uzlů a otevřete kontextovou nabídku.

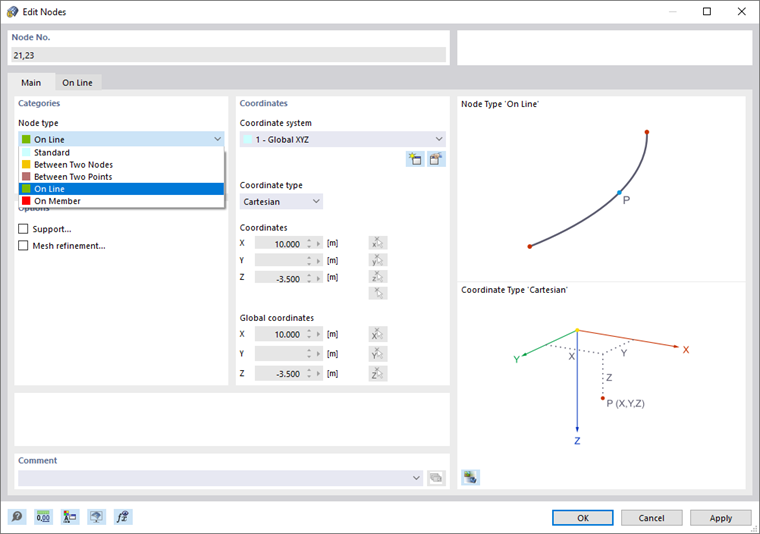

Vyberte Uzel (2x) a Upravit pro otevření dialogového okna "Úprava uzlů". V oblasti "Kategorie" vyberte z nabídky možnost typu uzlu Na čáře.

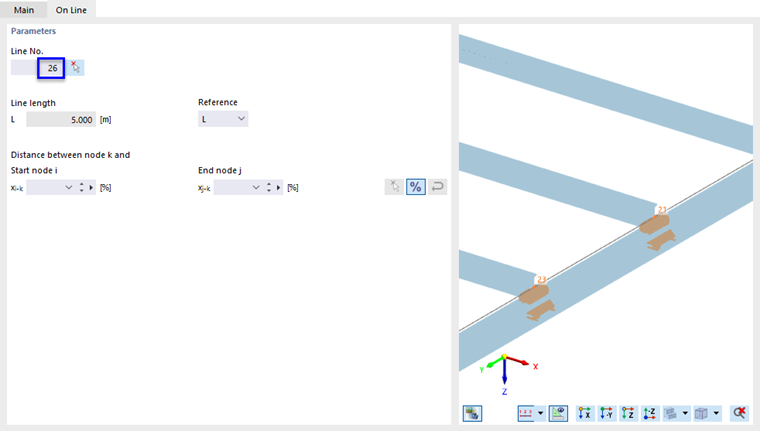

Otevře se karta "Na čáře". Ujistěte se, že je přiřazena čára 26 – je to definiční čára rámového nosníku.
Klikněte na OK, aby byla čára přiřazena uzlům dvou platformových nosníků. Poté klikněte na Ano pro potvrzení otázky, zda mají být výsledky smazány.
Účinné délky

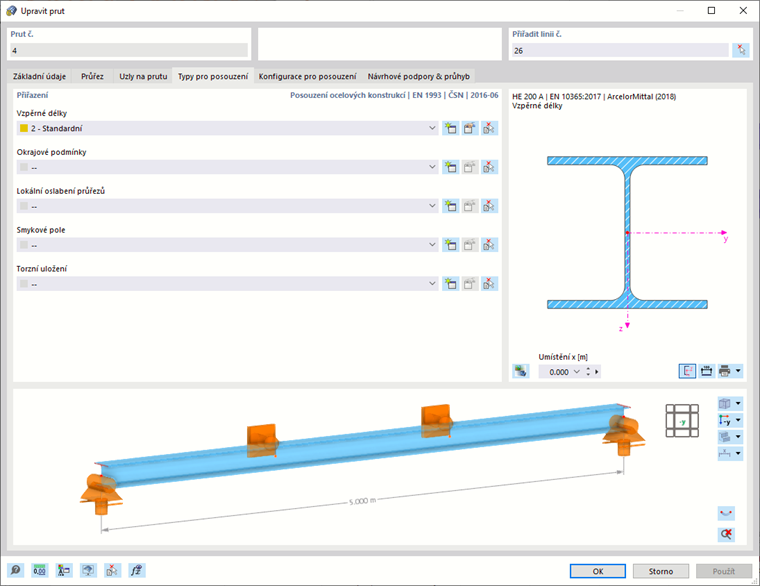

Dvakrát klikněte na rámový nosník (prvek č. 4) pro definování jeho nastavení návrhu.
V dialogovém okně "Úprava prvku" vyberte kartu Typy návrhů. Jelikož je rámový nosník bočně podepřen připojenými platformovými nosníky, je opět požadován nový typ účinných délek.
Klikněte na tlačítko
podle obrázku v
Creating New Type of Effective Length

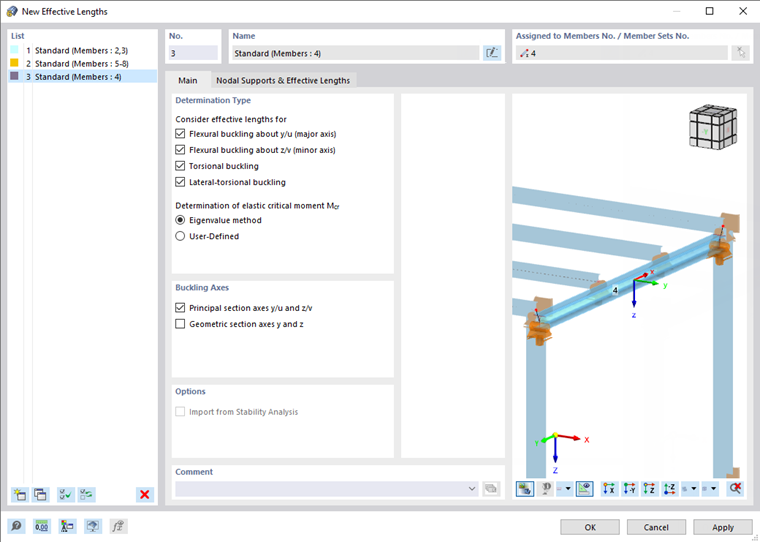

pro otevření dialogového okna "Nové účinné délky".
Výchozí nastavení jsou vhodná. Vyberte kartu Uzelové podpory & účinné délky.

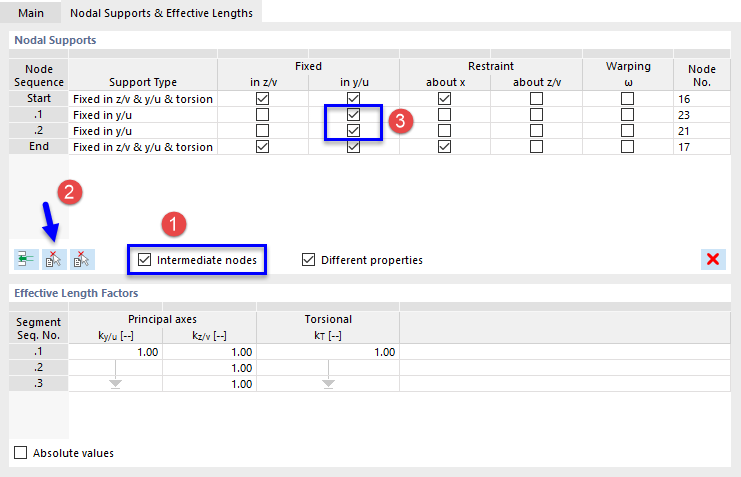

Počáteční a koncové uzly jsou podepřeny s výchozím nastavením. Pro přidání podpory dvou připojených platformových nosníků podél nosníku vyberte zaškrtávací políčko Střední uzly (1).
Klikněte na levé tlačítko

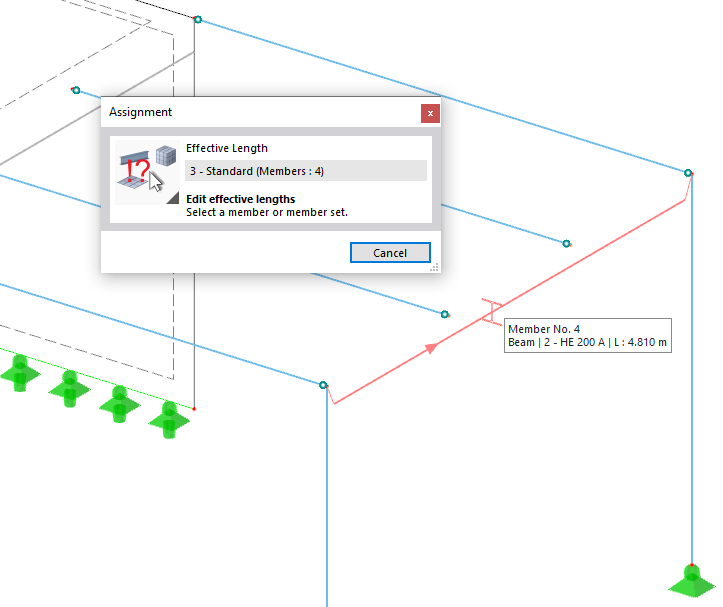

pro definování členu šablony s mezilehlými uzly (2). Poté vyberte rámový nosník (prvek č. 4) kliknutím na něj v pracovní oblasti.
Do oblasti "Uzelové podpory" dialogového okna "Nové účinné délky" jsou vloženy dvě linie (viz obrázek Přidání středních podpor). Zaškrtněte políčka Pevná v y/u u každého ze středních uzlů (3): Připojené nosníky představují boční podpory v y-ose nosníku, což můžete zkontrolovat v režimu reálného náhledu (viz obrázek Definování excentricity níže).

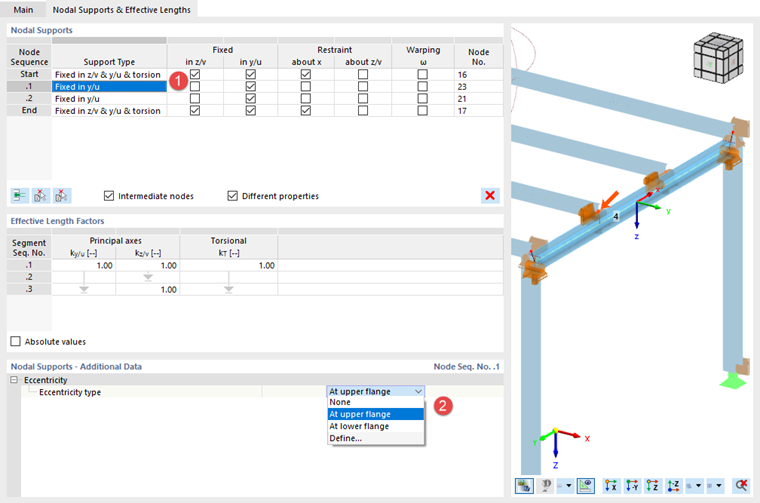

Platformové nosníky jsou připojeny k horní přírubě rámového nosníku. Tato excentricita může být zohledněna při určení tvarů modulů.
Vyberte řádek první mezilehlé podpory (1).
V oblasti "Uzelové podpory - Další data" otevřete seznam typů excentricity a vyberte Na horní přírubě (2).
Poté vyberte řádek druhé mezilehlé podpory v oblasti "Uzelové podpory" (posloupnost uzlů .2) a přiřaďte také excentricitu Na horní přírubě.
Klikněte na OK pro uzavření dialogového okna a návrat do dialogového okna "Úprava prvků".
Na kartě "Návrhové konfigurace" je také pro rámový nosník nastavena "Výchozí" největší konfigurace.

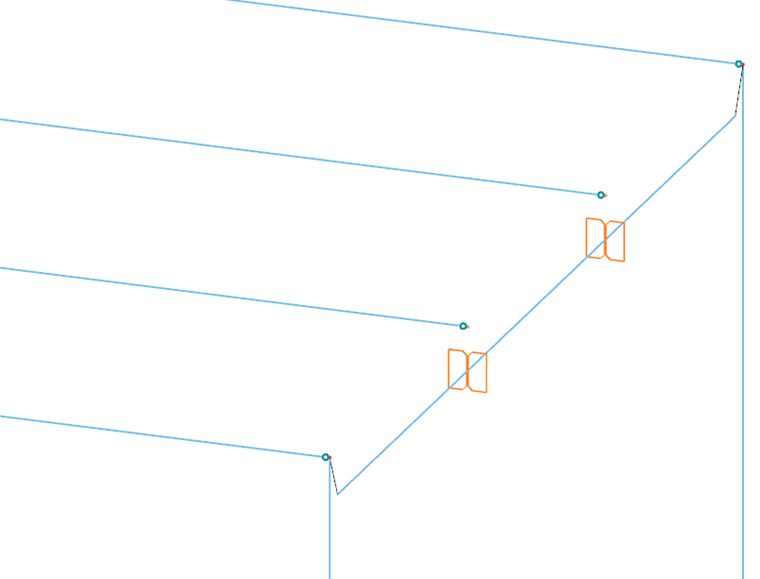

Příčné ztužující nosníky

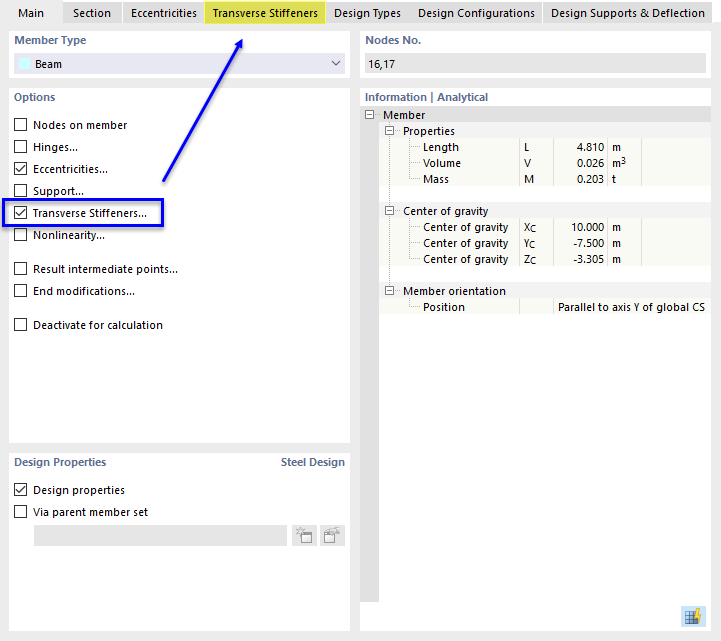

Vyberte kartu Hlavní. V oblasti "Možnosti" aktivujte zaškrtávací políčko Příčné ztužující nosníky.
Je přidána karta Příčné ztužující nosníky, kde můžete definovat parametry. Vyberte tuto kartu.
Klikněte na tlačítko
pro vytvoření nového typu příčného ztužujícího nosníku. Otevře se dialogové okno "Nový prvek Příčný ztužující nosník".

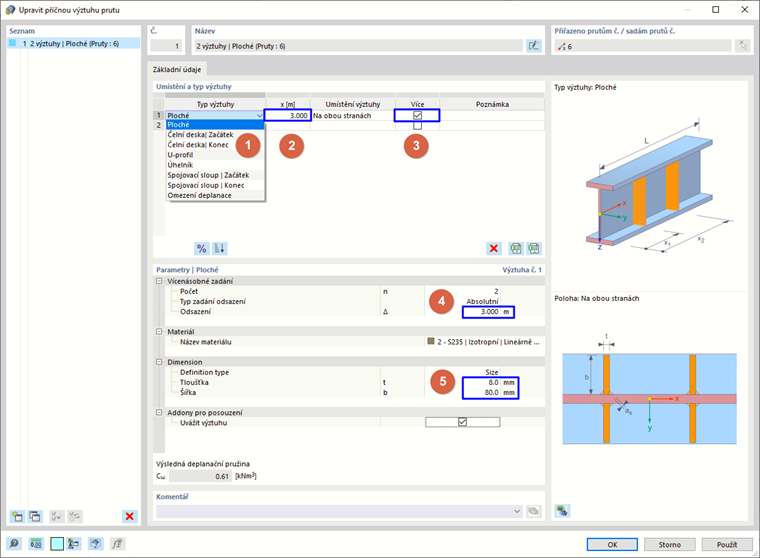

V oblasti "Typ ztužení a umístění" vyberte z nabídky typ ztužujícího nosníku Plochý (1). Automaticky se uspořádají "Oboustranně", což je použitelné.
Umístění ztužujícího nosníku od začátku prvku má být určeno s ohledem na uživatelsky definovanou excentricitu od středové čáry sloupové sekce: 1.667 m – 0.190/2 m = 1.572 m. Zadejte tuto hodnotu ve sloupci 'x [m]' (2). (Pokud je zobrazeno 'x [%]', klikněte na tlačítko
pro přepnutí na 'x [m]').
Pro aplikaci ztužujících nosníků na dva platformové nosníky vyberte možnost Více (3).
V oblasti 'Parametry | Plochý' je ve výchozím nastavení nastaven materiál S235. Jsou přednastaveny dva ztužující nosníky (n = 2). Zadejte offset Δ mezi nimi, který je 5 m / 3 = 1.667 m (4).
Nakonec zadejte rozměry plochých tyčí, jejichž tloušťka je 8 mm (5).
Hodnota "Výsledné torzní pružiny" je zobrazena ve spodní části dialogového okna.
Klikněte na OK pro uzavření dialogového okna a návrat do dialogového okna "Úprava prvků".
Klikněte na OK pro přiřazení účinných délek a ztužujících nosníků k rámovému nosníku.
