Belka ramy

Belka ramy nie jest podparta tylko na końcach, ale także przez dwie wewnętrzne belki platformy. Stanowią one podpory boczne zmniejszające jej efektywną długość. Ze względu na ekscentryczność belki ramy, konieczne jest dostosowanie typów węzłów tych belek platformy, aby mogły być odpowiednio uwzględnione przez oprogramowanie.

Typy węzłów

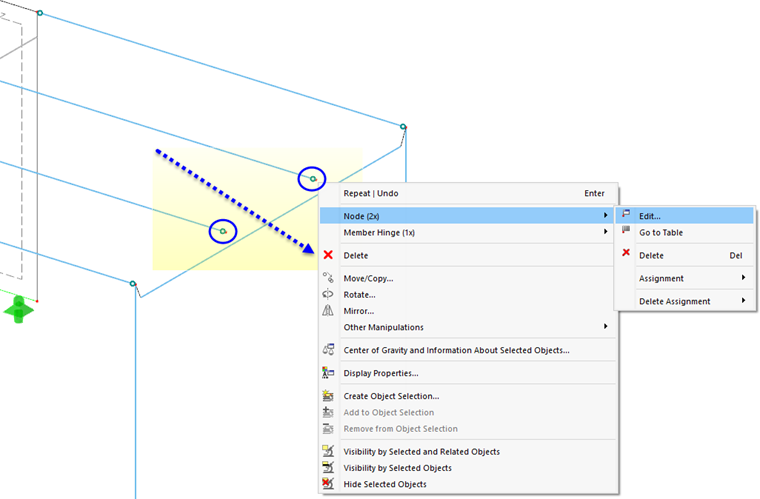

Wybierz dwa końcowe węzły centralnych belek platformy (nr 23 i 21), rysując nad nimi okno. Następnie kliknij prawym przyciskiem myszy jeden z tych węzłów, aby otworzyć menu skrótów.

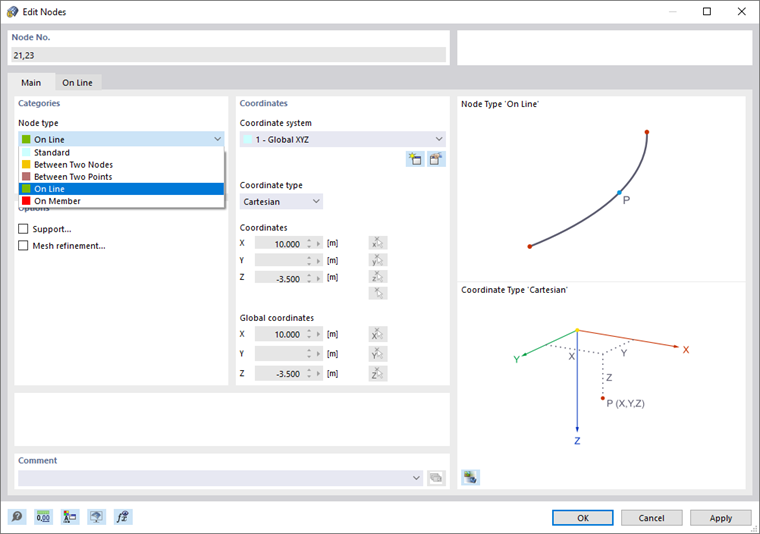

Wybierz opcję Węzeł (2x) i Edytuj, aby otworzyć okno dialogowe "Edytuj węzły". W obszarze "Kategorie" wybierz z listy opcję typu węzła Na Linii.

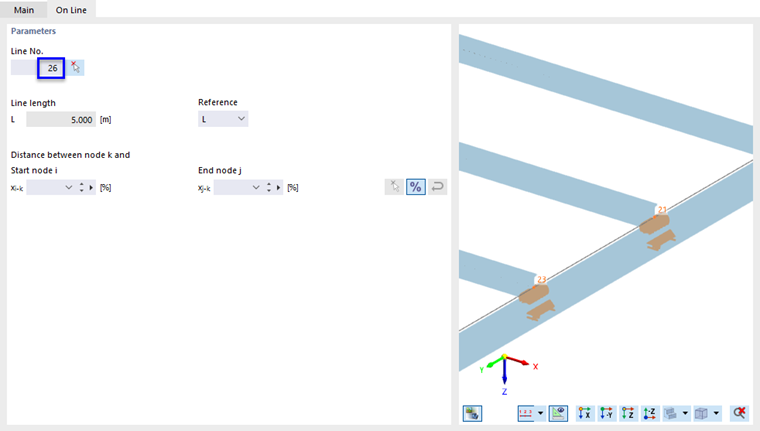

Otwiera się zakładka "Na Linii". Upewnij się, że przypisana jest linia 26 – to linia definicyjna belki ramy.

Kliknij OK, aby linia została przypisana do węzłów dwóch belek platformy. Następnie kliknij Tak, aby potwierdzić pytanie, czy należy usunąć wyniki.

Efektywne długości

Kliknij dwukrotnie na belkę ramy (pręt nr 4), aby zdefiniować jej ustawienia projektowe.

W oknie dialogowym "Edytuj Pręt", wybierz zakładkę Typy projektu. Ponieważ belka ramy jest podparta bocznie przez łączące belki platformy, konieczny jest nowy typ efektywnych długości.

Kliknij przycisk Nowy , tak jak widać na Tworzenie Nowego Typu Efektywnych Długości rysunku, aby otworzyć okno dialogowe "Nowe Efektywne Długości".

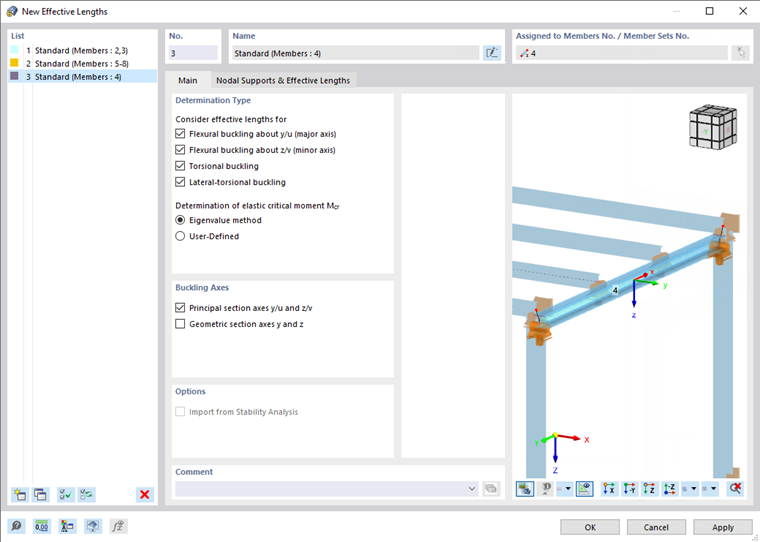

Domyślne ustawienia są odpowiednie. Wybierz zakładkę Podpory węzłowe & Efektywne Długości.

Początek i końce węzłów są podparte przy domyślnych ustawieniach. Aby dodać podpory dwóch łączących belek platformy wzdłuż belki, zaznacz pole wyboru Węzły pośrednie (1).

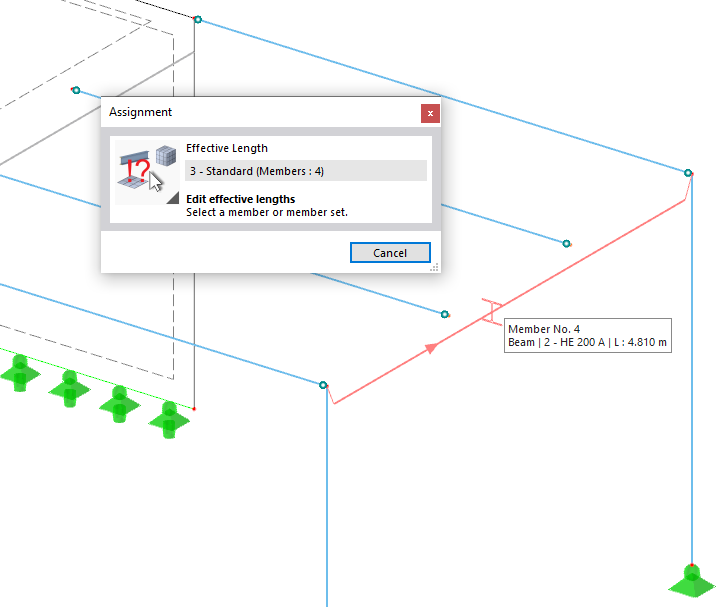

Kliknij lewy przycisk Wielokrotny wybór , aby zdefiniować człon wzorcowy posiadający węzły pośrednie (2). Następnie wybierz belkę ramy (pręt nr 4) klikając go w przestrzeni roboczej.

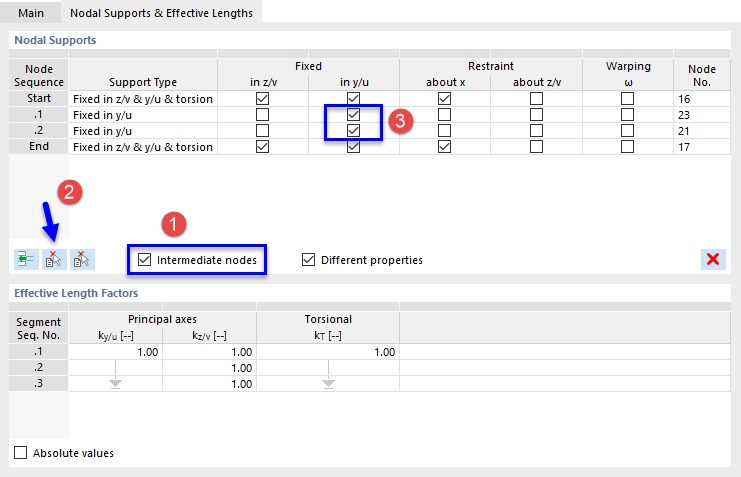

W obszarze "Wspomagania węzłowe" okna dialogowego "Nowe Efektywne Długości" wstawione są dwie linie (zobacz obrazek Dodawanie Wspomagań pośrednich). Zaznacz pola wyboru Sztywne w y/u dla każdego z węzłów pośrednich (3): Łączące belki reprezentują podpory boczne w osi y belki, co można sprawdzić w trybie widoku rzeczywistego (zobacz poniżej obrazek Definiowanie Ekscentryczności).

Belki platformy są połączone przy górnej stopce belki ramy. Ta ekscentryczność może być uwzględniona podczas określania kształtów własnych.

Wybierz linię pierwszej wspomagania pośredniego (1).

W obszarze "Podpory węzłowe - Dodatkowe dane", otwórz listę typów ekscentryczności i wybierz Na górnej stopce (2).

Następnie wybierz linię drugiej wspomagania pośredniego w obszarze "Podpory węzłowe" (sekwencja węzła .2) i przypisz również ekscentryczność Na górnej stopce.

Wskazówka

Zdefiniowałeś teraz typ efektywnej długości, który jest odpowiedni dla wszystkich członów posiadających dwa węzły pośrednie z ekscentrycznymi podparciami bocznymi na górnej stopce.

Kliknij OK, aby zamknąć okno dialogowe i powrócić do okna dialogowego "Edytuj Pręty".

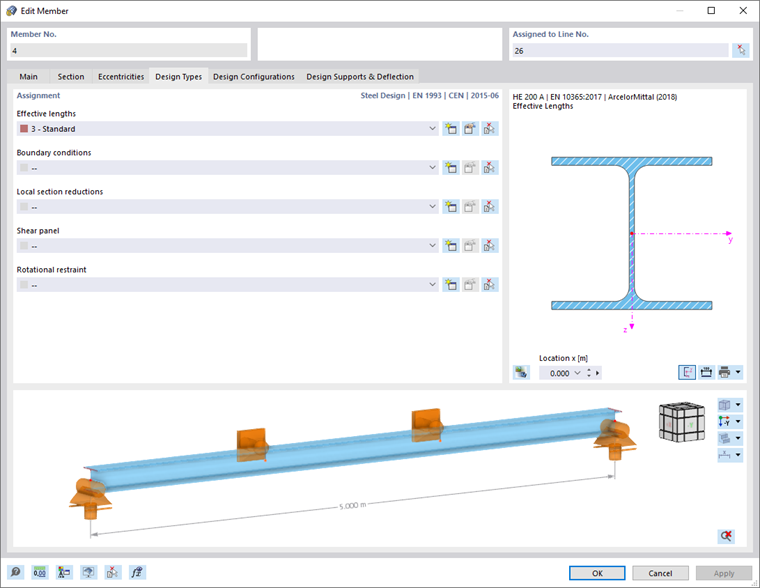

Na zakładce "Konfiguracje projektowe", domyślna konfiguracja końcowa jest ustawiona również dla belki ramy.

Poprzeczne żebra

Informacje

Wyboczenie przy ścinaniu nie jest istotne przy projektowaniu zwykłych sekcji walcowanych z materiałem S235. Niemniej jednak ta część opisuje, jak można zdefiniować żebra, gdy jest to potrzebne.

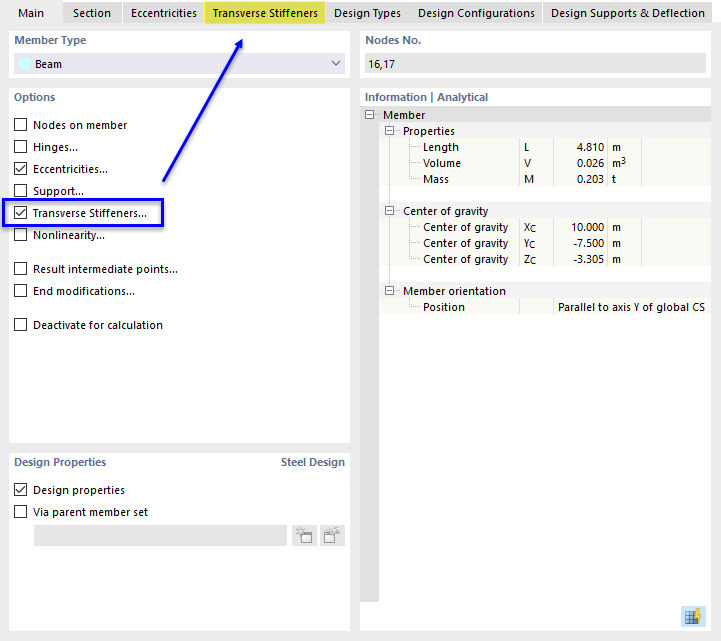

Wybierz zakładkę Główna. W obszarze "Opcje", aktywuj pole wyboru Poprzeczne żebra.

Zostaje dodana zakładka Poprzeczne żebra, gdzie można zdefiniować parametry. Wybierz tę zakładkę.

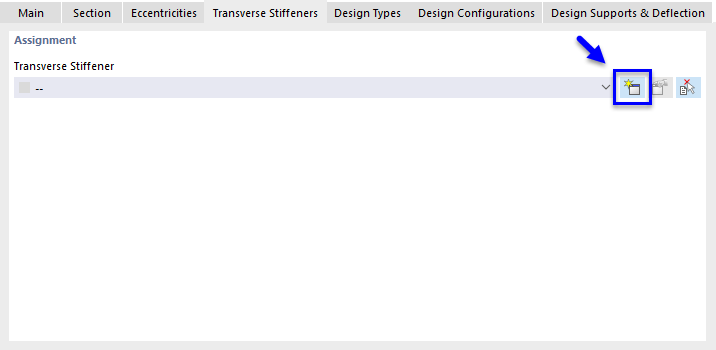

Kliknij przycisk Nowy , aby utworzyć nowy typ poprzecznego żebra. Otwiera się okno dialogowe "Nowe Członowe Żebro Poprzeczne".

W obszarze "Typ żebra i lokalizacja", wybierz z listy typ żebra Płaskiego (1). Jest ono ustawione na "Podwójnie boczne" automatycznie, co jest odpowiednie.

Lokalizacja żebra od początku członu ma być określona z uwzględnieniem użytkownika-definiowaną ekscentrycznością z linii środkowej sekcji kolumny: 1,667 m – 0,190/2 m = 1,572 m. Wprowadź tę wartość w kolumnie 'x [m]' (2). (Jeśli wyświetlane jest 'x [%]', kliknij przycisk Względne/bezwzględne dane wejściowe , aby przełączyć na 'x [m]').

Aby zastosować żebra do dwóch belek platformy, wybierz opcję Wielokrotne (3).

W obszarze 'Parametry | Płaski', materiał S235 jest ustawiony domyślnie. Domyślnie ustawione są dwa żebra (n = 2). Wprowadź przesunięcie Δ między nimi, które wynosi 5 m / 3 = 1,667 m (4).

W końcu, wprowadź wymiary płaskowników o grubości 8 mm (5).

Wartość "Resulting warp spring" jest wyświetlana na dole okna dialogowego.

Kliknij OK, aby zamknąć okno dialogowe i wrócić do okna dialogowego "Edytuj Pręty".

Kliknij OK, aby przypisać efektywne długości i żebra do belki ramy.
