VE 1022 | Dimensionamento de uma laje plana de acordo com a norma DIN EN 1992-1-1 com AN: Esforço interno de laje e dimensionamento de flexão a plena carga

Descrição

O modelo é baseado no exemplo 4 de [1]: Laje com apoio pontual.

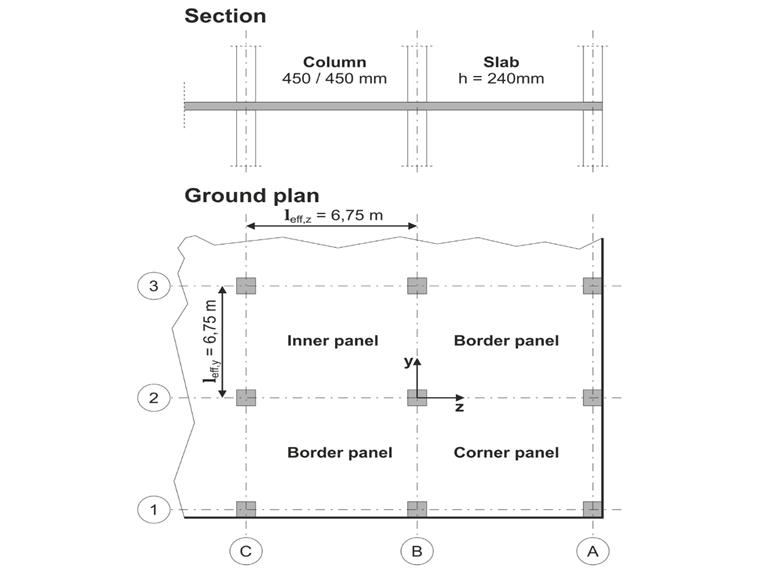

A laje plana de um edifício de escritórios com paredes leves sensíveis a fendas deve ser dimensionada. Os painéis interiores, de borda e de canto devem ser investigados. Os pilares e a laje plana estão unidos monoliticamente. Os pilares de borda e de canto estão nivelados com a borda da laje. Os eixos dos pilares formam uma grelha quadrada. É um sistema rígido (construção contraventada com chapas de parede).

O edifício de escritórios tem 5 andares e uma altura ao solo de 3,0 m. As condições ambientais a serem assumidas são definidas como "espaços interiores fechados". Existem ações predominantemente estáticas.

O foco deste exemplo é determinar os momentos da laje e a armadura necessária acima dos pilares com carga total.

Material Betão C35/45 módulo de elasticidade E 34000 N/mm2
Valor de cálculo da resistência à compressão do betão fcd 19,8 N/mm2
Aço para armadura B500S(B) Tensão de cedência característica Fyk 500,000 N/mm2
Limite de elasticidade de cálculo fyd 435,000 N/mm2
Geometria Laje plana Espessura da laje h 240 mm
Vão de um painel na direção y leff,y 6,750 m
Vão de um painel na direção z leff,z 6,750 m
Secção do pilar Largura B 450 mm
Altura h 450 mm
Carga Cargas permanentes Laje de betão armado 6,000 kN/m2
Recobrimento e teto falso 1,250 kN/m2
Valor característico total gk 7,250 kN/m2
Valor total de dimensionamento g[BUG.DESCRIPTION] 9,790 kN/m2
Cargas de variáveis Carga variável 2,000 kN/m2
Agregado de partições 2,000 kN/m2
Valor característico total qk,1 3,25 kN/m2
Valor total de dimensionamento q[BUG.DESCRIPTION] 4,880 kN/m2


O método de aproximação usado em [1] não é adequado como solução de referência para o cálculo de EF. Como alternativa, a solução de referência é estabelecida como um intervalo de soluções derivadas de vários cálculos de EF, conforme documentado no site do EvaDAT. O intervalo de resultados aceitável é limitado a um desvio de +/- 10% da mediana dos resultados disponíveis.

Configuração do RFEM

  • Os pilares são modelados como apoios nodais com uma constante de mola vertical Cu,Z de 2295000 kN/m e uma constante de mola de torção CΦ de 232368 kNm/rad nas direções x- e y.
  • O comprimento alvo dos elementos finitos lFE é de 0,450 m.
  • Além disso, é aplicado um refinamento da malha de EF a cada apoio de nó. O tipo de refinamento da malha é circular com um raio R=0,700 m, um comprimento de EF do alvo interno LFE,i =0,100 m e um comprimento de EF do alvo externo LFE,o =0,300 m.
  • A avaliação dos momentos ocorre na periferia do pilar
  • A primeira camada de armadura é assumida como tendo um recobrimento de betão de d1 = 3,0 cm e um diâmetro do varão de 20 mm. Isto resulta numa altura efetiva dx = 200 mm edy = 180 mm.
  • Resultados

    Nas tabelas seguintes, os resultados do RFEM 6 são comparados com a solução de referência.

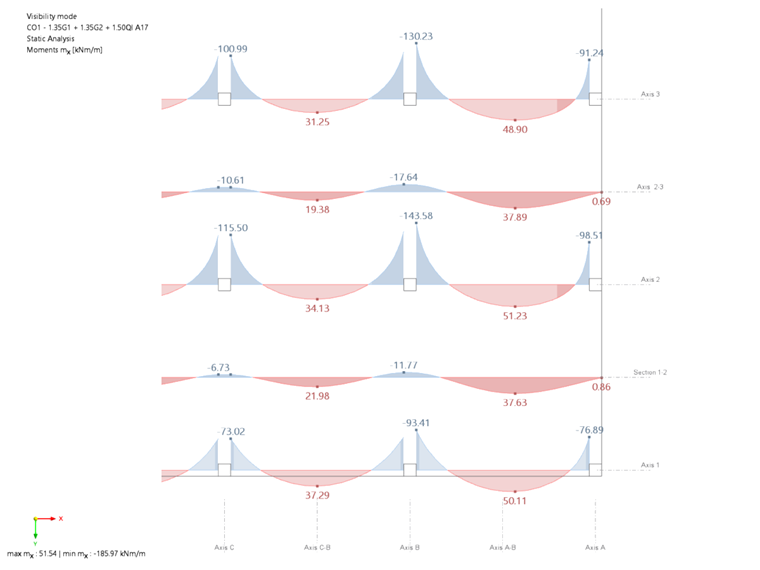

    1. Momento da laje na direção x

      momento [kNm/m] na direção x
      Eixo Posição de resultados Resultado RFEM Solução de referência
      Mediana +/- 10% intervalo
      Eixo 1 Coluna C -73,0 -74,4 -67,0 -81,8
      Coluna B -93,4 -95,7 -86,1 -105.2
      Coluna A -76,9 -78,1 -70,2 -85,9
      Vão BC 37,3 37.5 33,8 41,3
      Vão BA 49,7 50,5 45,4 55,5
      Eixo 2 Coluna C -115,5 -115,8 -104.2 -127,4
      Coluna B -143,6 -144,7 -130,2 -159.2
      Coluna A -98,5 -99,2 -89,2 -109.1
      Vão BC 34,1 34,6 31,1 38,1
      Vão BA 51,2 52,1 46,8 57,3
      Eixo 3 Coluna C -101,0 -100,7 -90,6 -110,7
      Coluna B -130,2 -130,8 -117,7 -143,9
      Coluna A -91,2 -91,8 -82,6 -100,9
      Vão BC 31,3 31,6 28,4 34,7
      Vão BA 48,9 49,7 44.7 54,6
      Eixo 1-2 Coluna C -6.7 -7.0 -6.3 -7.7
      Coluna B -11.8 -11.9 -10.7 -13.1
      Vão BC 22,0 22,0 19,8 24.2
      Vão BA 37,6 37,7 33,9 41,4
      Eixo 2-3 Coluna C -10.7 -11.1 -9,9 -12.2
      Coluna B -17.6 -17.9 -16.1 -19.7
      Vão BC 19,4 19,5 17,5 21,4
      Vão BA 37,9 37,9 34,1 41,7

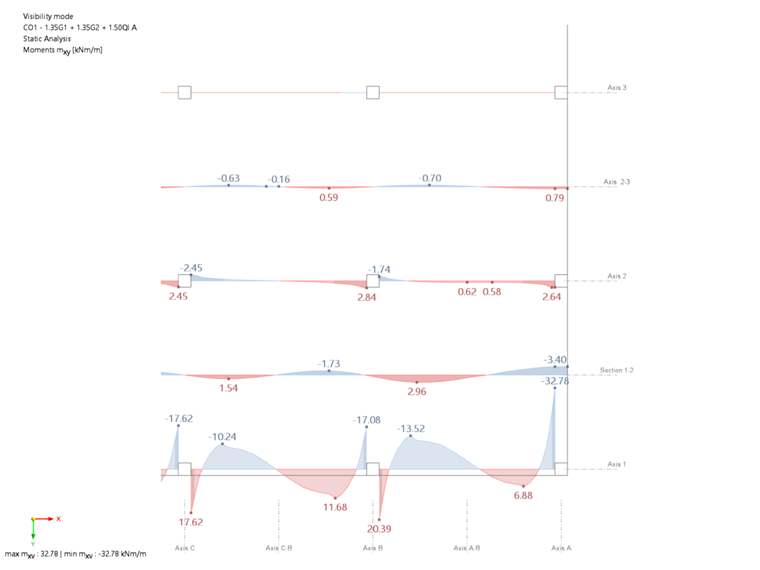

    2. Momento de trosão Momento de trosão m_xy

      Momento de trosão m_xy [kNm/m]
      Eixo Posição de resultados Resultado RFEM Solução de referência
      Resultado médio +/- 10% intervalo
      Eixo 1 Coluna C 17,62 16,7 15.0 18,3
      Coluna B 20,4 19,1 17,1 21,0
      Coluna A 32,8 31,1 28.0 34,2
      Eixo 2 Coluna C 2,45 2.4 2.1 2.6
      Coluna B 1,74 1.7 1,5 1,9
      Coluna A 2,64 2.7 2.4 3,0

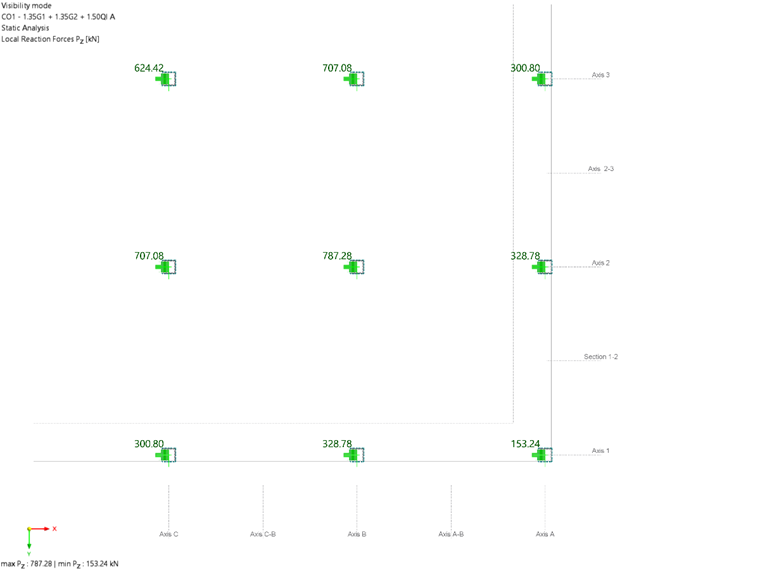

    3. Forças de apoio

      Forças de apoio [kN]
      Pilar resultado do RFEM Solução de referência
      Mediana +/- 5% intervalo
      C1=A3 300,8 300,9 285,9 316,0
      B1=A2 328,8 328,8 312,3 345,2
      A1 153,2 153,4 145,7 161,0
      C2=B3 707,1 707,0 671,7 742,4
      B2 787,3 787,0 747,7 826,4
      C3 624,4 624,5 593,3 655,7


    4. Armadura necessária

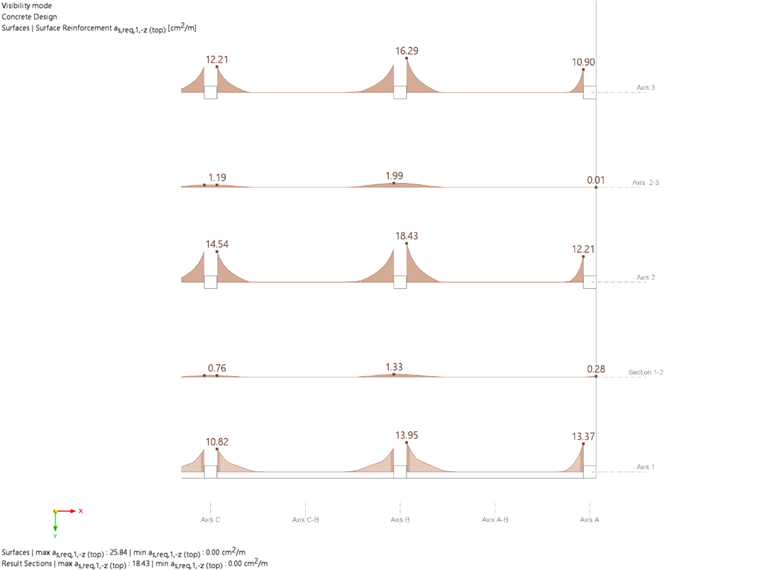

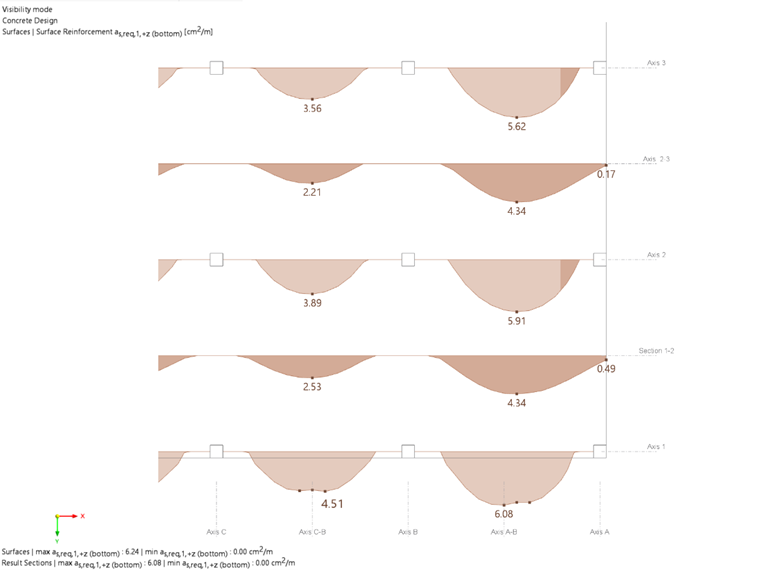

      Armadura necessária asx [cm2/m] na direção x-, dx = 200 mm
      Eixo Posição de resultados Resultados do RFEM Solução de referência
      Mediana +/- 10% intervalo
      Eixo 1 Coluna C 10,82 10,8 9.7 11,9
      Coluna B 13,95 13.8 12,4 15,2
      Coluna A 13,37 13,0 11,7 14,3
      Vão BC 4,51 4.5 4.1 5.0
      Vão BA 6,08 6.1 5.5 6,7
      Eixo 2 Coluna C 14,5 16,1 14,4 17,7
      Coluna B 18,43 20,3 18,3 22,3
      Coluna A 12.2 12.5 11.3 13.8
      Vão BC 3,89 3.9 3,5 4.3
      Vão BA 5,91 5,9 5.3 6.5
      Eixo 3 Coluna C 12,21 13.5 12,1 14,8
      Coluna B 16,29 17,8 16.0 19,5
      Coluna A 10.9 11,1 10.0 12.2
      Vão BC 3.56 3.6 3.2 3.9
      Vão BA 5,62 5.7 5.1 6.2
      Eixo 1-2 Coluna C 0,8 0,8 0,7 0,9
      Coluna B 1,33 1,3 1,2 1,5
      Vão BC 2,53 2,5 2,2 2.7
      Vão BA 4,34 4.3 3.9 4.8
      Eixo 2-3 Coluna C 1,19 1,2 1,1 1,3
      Coluna B 1,99 2,0 1.8 2,2
      Vão BC 2,2 2,2 1,9 2.4
      Vão BA 4,34 4.3 3.9 4.8



      Armadura necessária asy [cm2/m] na direção y-, dx = 180 mm
      Eixo Posição de resultados Resultados do RFEM Solução de referência
      Mediana +/- 10% intervalo
      Eixo A Coluna 3 12,34 12,3 11,0 13.5
      Coluna 2 15,98 15.7 14,2 17,3
      Coluna 1 15,31 14,8 13.4 16,3
      Vão 2-3 5,04 5.0 4.5 5.5
      Vão 1-2 6,81 6,8 6.2 7.5
      Eixo B Coluna 3 16,64 17,9 16,1 19,6
      Coluna 2 21,31 22.7 20,4 24,9
      Coluna 1 13,93 13.9 12.5 15,2
      Vão 2-3 4,34 4.4 3.9 4.8
      Vão 1-2 6.6 6,7 6.0 7.3
      Eixo C Coluna 3 13,93 15.0 13.5 16,4
      Coluna 2 18,67 19,7 17,7 21,7
      Coluna 1 12,42 12,3 11,1 13.5
      Vão 2-3 3,97 4,0 3.6 4.4
      Vão 1-2 6,29 6.4 5.7 7.0
      Eixo AB Coluna 3 0,85 0,9 0,8 1,0
      Coluna 2 1,47 1,5 1,3 1,6
      Vão 2-3 2,82 2,8 2,5 3,0
      Vão 1-2 4,85 4.8 4.4 5.3
      Eixo BC Coluna 3 1,34 1,4 1,2 1,5
      Coluna 2 2,22 2,2 2,0 2.4
      Vão 2-3 2.46 2.4 2,2 2.7
      Vão 1-2 4,83 4.8 4.4 5.3


    Os esforços internos e a armadura necessária calculados pelo RFEM 6 estão consistentemente dentro do intervalo de resultados definido de +/- 10% do valor médio.


Ligações
Referências
  1. Associação Alemã de Engenharia de Estruturas e Betão E. V, exemplos para dimensionamento segundo o Eurocódigo 2. Volume 1: Construção de edifícios, Berlim: Ernst & Sohn 2012, 1º prémio reimpressão corrigida de 1. Edição, 978-3-433-01877-4


;
