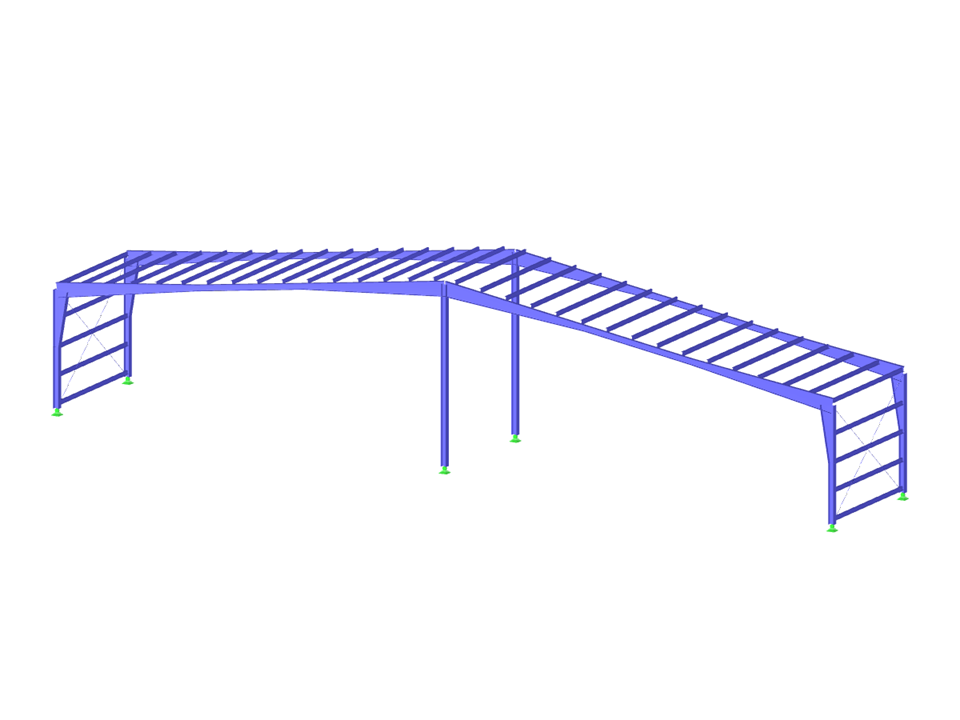

Parametrização da geometria do módulo de pavilhão de aço de dois vãos. Contraventamento cruzado nos painéis laterais. Pilares laterais com secção variável.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Módulo de pavilhão de dois vãos
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 96 |
| Número de linhas | 66 |
| Número de barras | 66 |
| Número de casos de carga | 5 |
| Número de combinações de cargas | 19 |
| Número de combinações de resultados | 3 |
| Peso total | 7,855 t |
| Dimensões | 38,320 x 6,320 x 8,295 m |
| Versão do programa | 5.21.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
