Parametryzacja geometrii dwunawowego modułu hali stalowej. Stężenie krzyżowe w płytach bocznych. Słupy boczne o zmiennym przekroju.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.

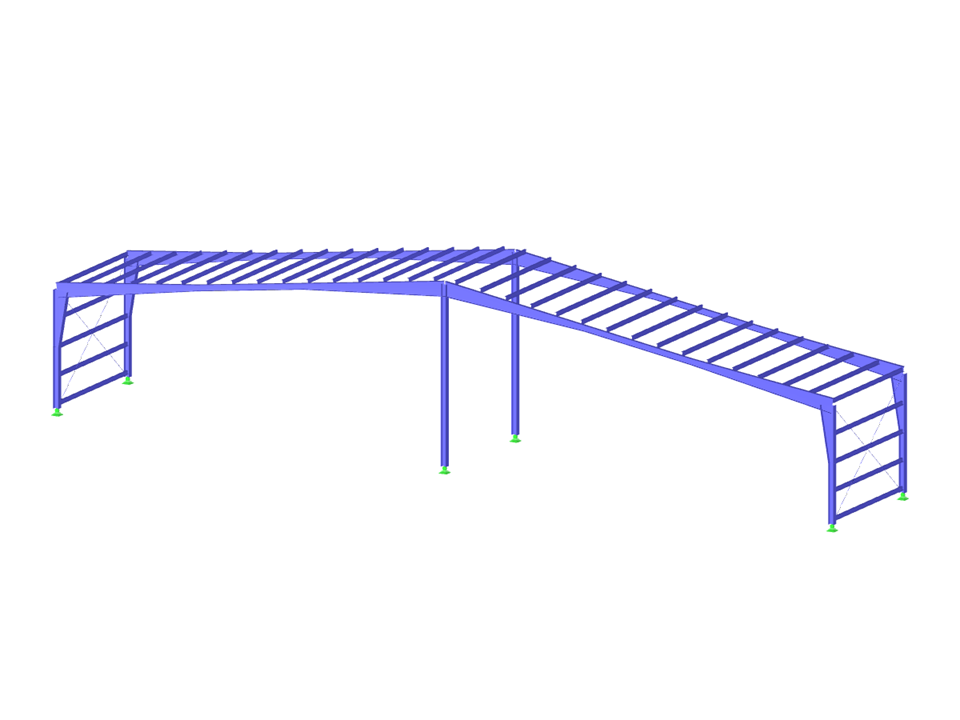

Dwuprzęsłowy moduł hali
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 96 |
| Liczba linii | 66 |
| Liczba prętów | 66 |
| Ilość przypadków obciążenia | 5 |
| Ilość KO | 19 |
| Liczba kombinacji wyników | 3 |
| Ciężar całkowity | 7,855 t |
| Wymiarowanie | 38,320 x 6,320 x 8,295 m |
| Wersja programu | 5.21.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
