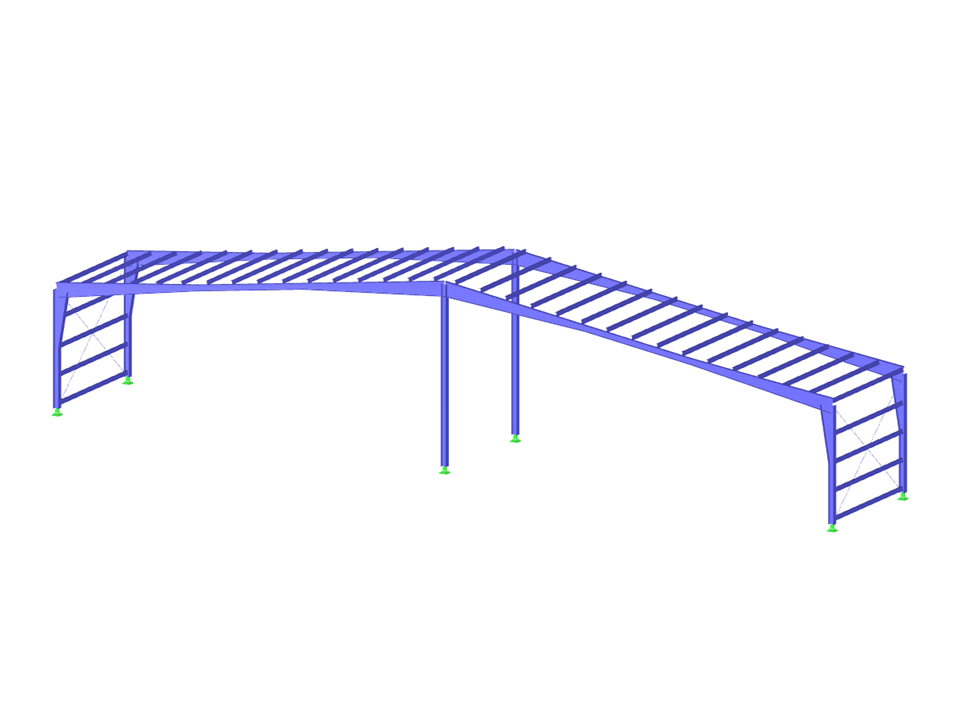

Paramétrage de la géométrie du module de halle en acier à deux travées. Contreventement des panneaux latéraux. Poteaux latéraux à section variable.
Un modèle créé par les ingénieurs de Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.
Module halle à deux travées
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 96 |
| Nombre de lignes | 66 |
| Nombre de barres | 66 |
| Nombre de cas de charge | 5 |
| Nombre de combinaisons de charges | 19 |
| Nombre de combinaisons de résultats | 3 |
| Poids total | 7,855 t |
| Cotation fonctionnelle | 38,320 x 6,320 x 8,295 m |
| Version du logiciel | 5.21.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
