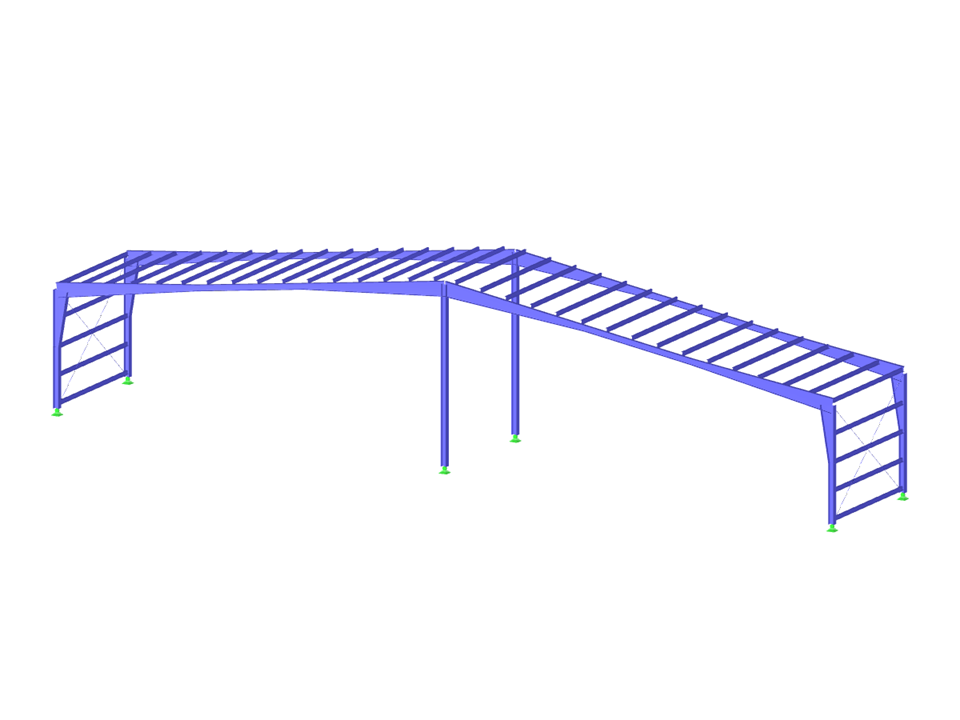

Parametrizzazione della geometria del modulo capannone in acciaio a due campate. Controvento sui pannelli laterali. Colonne laterali con sezione trasversale variabile.
Un modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Modulo Hall a due campate
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 96 |
| Numero di linee | 66 |
| Numero di aste | 66 |
| Numero di casi di carico | 5 |
| Nr. di combinazioni di carico | 19 |
| Nr. di combinazioni di risultati | 3 |
| Peso totale | 7,855 t |
| Dimensioni | 38.320 x 6.320 x 8.295 m |
| Versione del programma | 5.21.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
