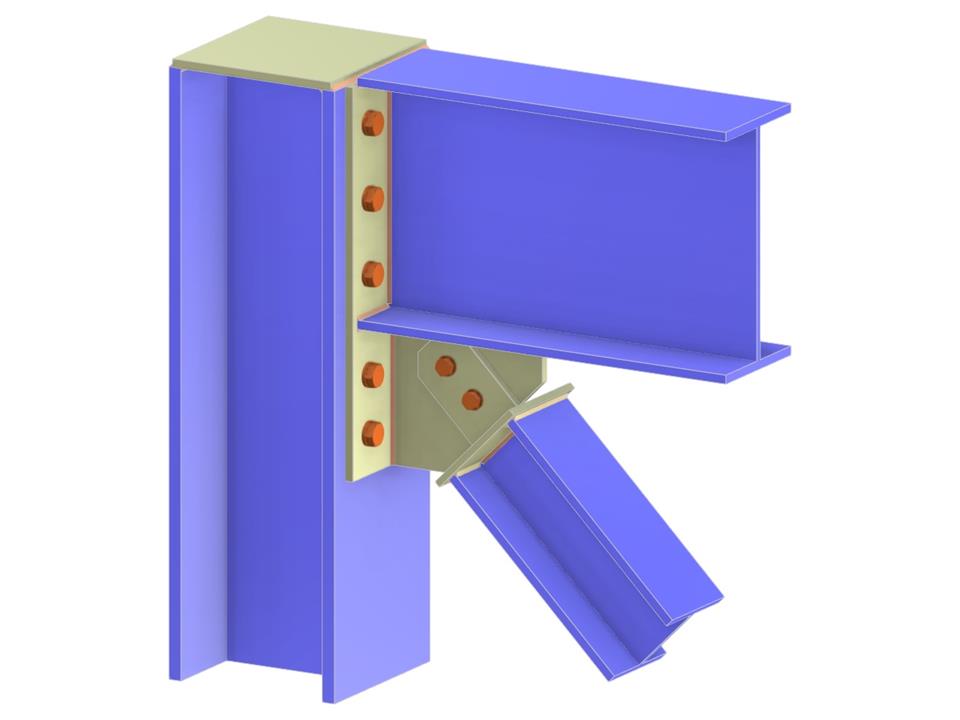

Este modelo estrutural apresenta uma ligação em aço envolvendo uma viga e um contraventamento diagonal à flange de uma coluna. Inclui uma chapa de extremidade prolongada, chapa de ligação, chapa lingueta e chapa de extremidade, todas aparafusadas. A configuração ilustra os caminhos de carga críticos e as ligações necessárias para a estabilidade em sistemas de contraventamento vertical. Tais configurações são essenciais para garantir a integridade estrutural sob diversas ações.
Ligação de Viga e Contraventamento Diagonal à Aba da Coluna
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,084 t |
| Dimensões (métricas) | 0,610 x 0,590 x 0,000 m |
| Dimensões (imperiais) | 2 x 1.94 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
