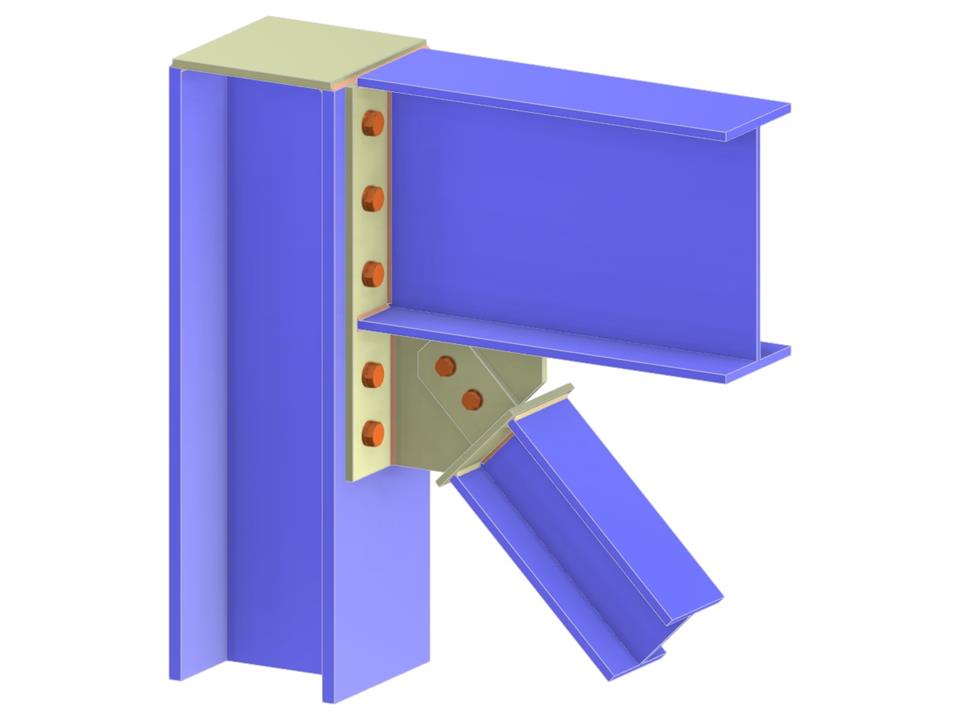

Ce modèle structurel présente une connexion métallique impliquant une poutre et un contreventement diagonal sur la semelle d’un poteau. Il comprend une platine d’extrémité allongée, une plaque gousset, une platine à tenon et une platine d’extrémité, toutes boulonnées. L’assemblage illustre les chemins d’efforts critiques et les connexions nécessaires à la stabilité des systèmes de contreventement verticaux. De telles configurations sont essentielles pour garantir l’intégrité structurelle sous diverses charges.
Poutre et contreventement diagonal à la semelle de la colonne
| Nombre de nœuds | 4 |
| Nombre de lignes | 3 |
| Nombre de barres | 3 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,084 t |
| Dimensions (métriques) | 0,610 x 0,590 x 0,000 m |
| Dimensions (impériales) | 2 x 1.94 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
