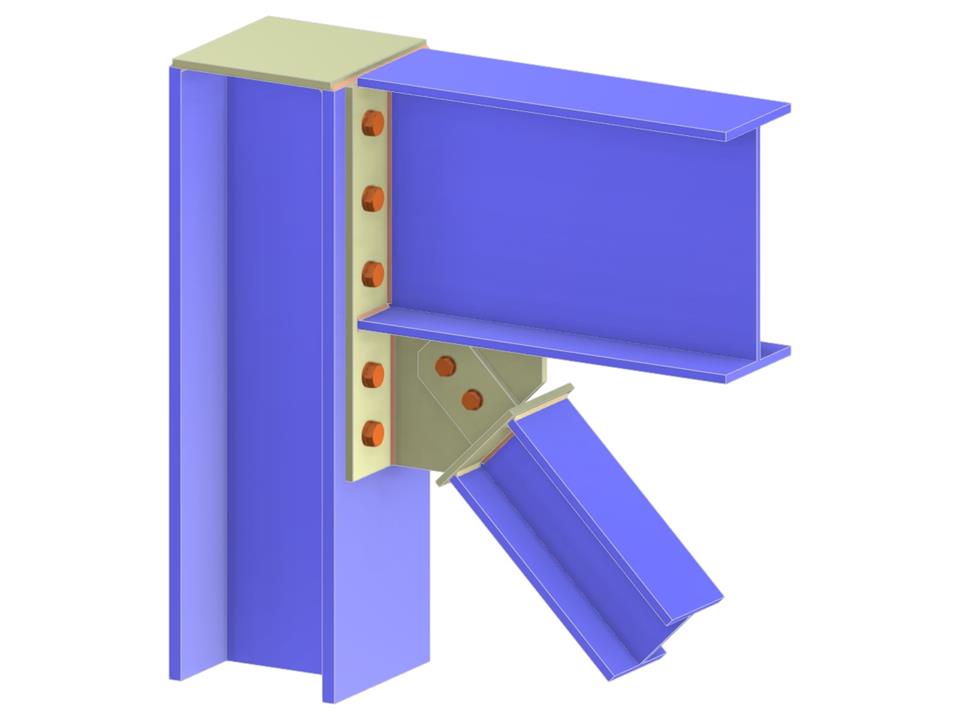

Questo modello strutturale mostra una connessione in acciaio che coinvolge una trave e un controvento diagonale alla flangia di una colonna. Presenta una piastra di estremità prolungata, una piastra gusset, una piastra a linguetta e una piastra di estremità, tutte bullonate. La configurazione illustra i percorsi di carico critici e le connessioni necessarie per la stabilità nei sistemi di controvento verticale. Tali configurazioni sono essenziali per garantire l'integrità strutturale sotto vari carichi.
Collegamento trave e controvento diagonale alla flangia del pilastro
| Numero di nodi | 4 |
| Numero di linee | 3 |
| Numero di aste | 3 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,084 t |
| Dimensioni (metriche) | 0,610 x 0,590 x 0,000 m |
| Dimensioni (imperiali) | 2 x 1.94 x 0 feet |
