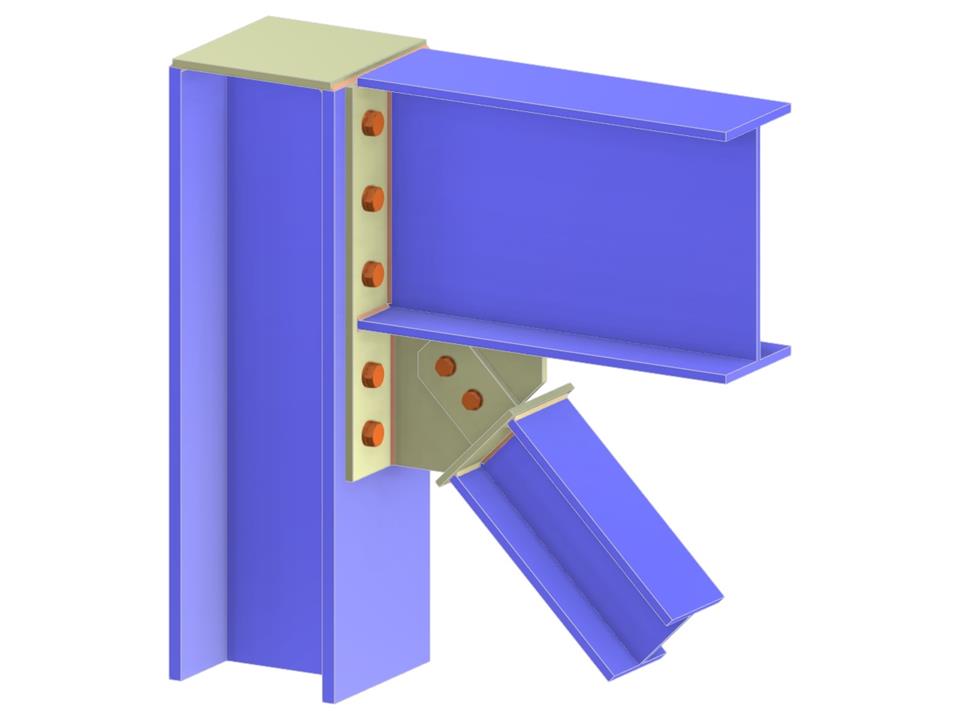

Dieses Tragwerk zeigt einen Stahlanschluss zwischen einem Träger und einer Diagonalaussteifung an einem Stützenflansch. Es umfasst eine verlängerte Stirnplatte, ein Knotenblech, ein Laschenblech und eine Stirnplatte, die alle verschraubt sind. Die Anordnung veranschaulicht die entscheidenden Lastpfade und Verbindungen, die für die Stabilität von vertikalen Aussteifungssystemen erforderlich sind. Solche Konfigurationen sind wesentlich, um die Tragfähigkeit unter verschiedenen Lasten sicherzustellen.
Anschluss von Träger und Diagonalstrebe an den Steg des Stützenflansches
| Anzahl Knoten | 4 |
| Anzahl Linien | 3 |
| Anzahl Stäbe | 3 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,084 t |
| Abmessungen (metrisch) | 0,610 x 0,590 x 0,000 m |
| Abmessungen (imperial) | 2 x 1.94 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
