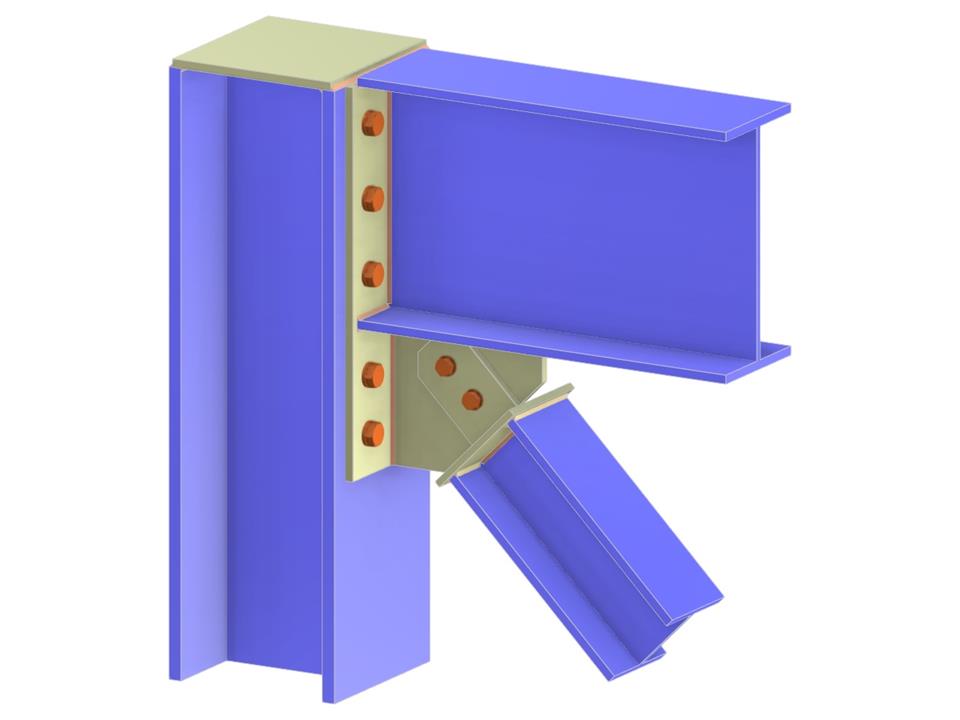

Tento konstrukční model zobrazuje ocelový spoj zahrnující nosník a diagonální ztužení k přírubě sloupu. Obsahuje prodlouženou čelní desku, gussetovou desku, jazykovou desku a čelní desku, přičemž všechny jsou šroubované. Uspořádání ilustruje klíčové dráhy zatížení a spoje nezbytné pro stabilitu ve svislých ztužujících systémech. Takové konfigurace jsou zásadní pro zajištění konstrukční integrity při různých zatíženích.
Spoj nosníku a šikmého ztužení k pásnici sloupu
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,084 t |
| Rozměry (metrické) | 0,610 x 0,590 x 0,000 m |
| Rozměry (imperiální) | 2 x 1.94 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
