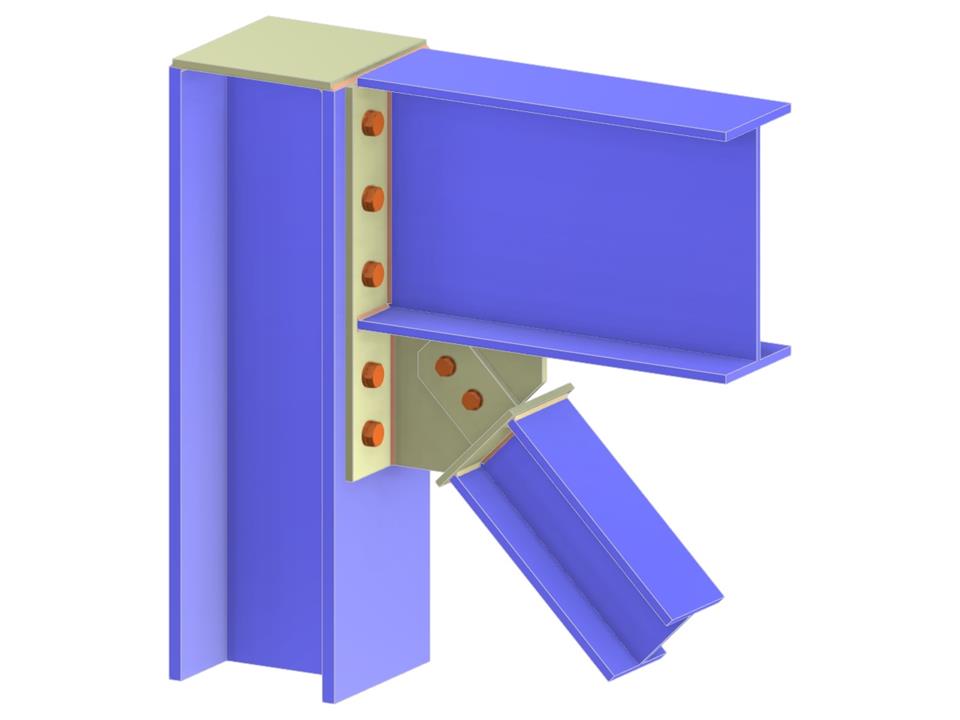

Ten model konstrukcyjny przedstawia stalowe połączenie obejmujące belkę oraz stężenie ukośne do środnika słupa. Obejmuje ono wydłużoną blachę czołową, blachę węzłową, blachę języczkową oraz blachę czołową, z których wszystkie są skręcone śrubami. Układ ilustruje kluczowe ścieżki przenoszenia obciążeń i połączenia niezbędne dla stateczności w pionowych układach stężeń. Tego typu konfiguracje są istotne dla zapewnienia integralności konstrukcji pod działaniem różnych obciążeń.
Połączenie belki i stężenia ukośnego z półką słupa
| Liczba węzłów | 4 |
| Liczba linii | 3 |
| Liczba prętów | 3 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 0 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,084 t |
| Wymiary (metryczne) | 0,610 x 0,590 x 0,000 m |
| Wymiary (imperialne) | 2 x 1.94 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
