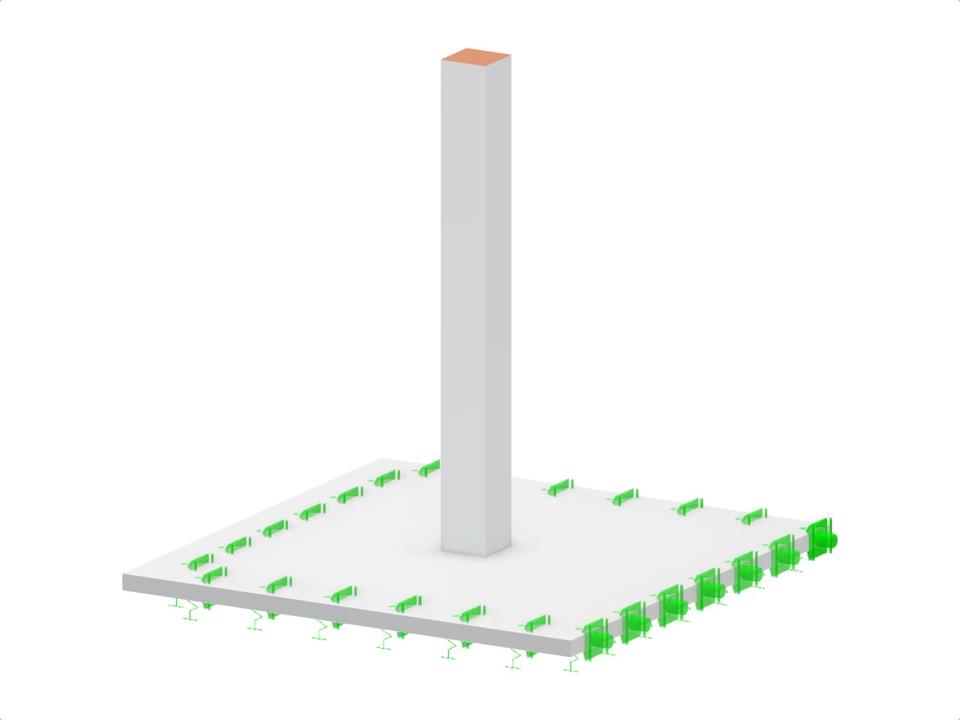

Este modelo fornece um exemplo de projeto de punção utilizando o RFEM 6 de acordo com as normas ACI 318-19 e CSA A23.3:19. Ele foca particularmente na continuação da análise de cisalhamento, demonstrando a Parte II da metodologia. Este exemplo serve como uma ferramenta educacional para entender interações complexas de cisalhamento em componentes estruturais sob códigos de projeto específicos.
Modelo utilizado em
Exemplo 2 do artigo sobre punçoamento
| Número de nós | 6 |
| Número de linhas | 5 |
| Número de barras | 1 |
| Número de superfícies | 1 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 2 |
| Número de combinações de resultados | 0 |
| Peso total | 17,218 t |
| Dimensões (métricas) | 3,048 x 3,048 x 3,048 m |
| Dimensões (imperiais) | 10 x 10 x 10 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
