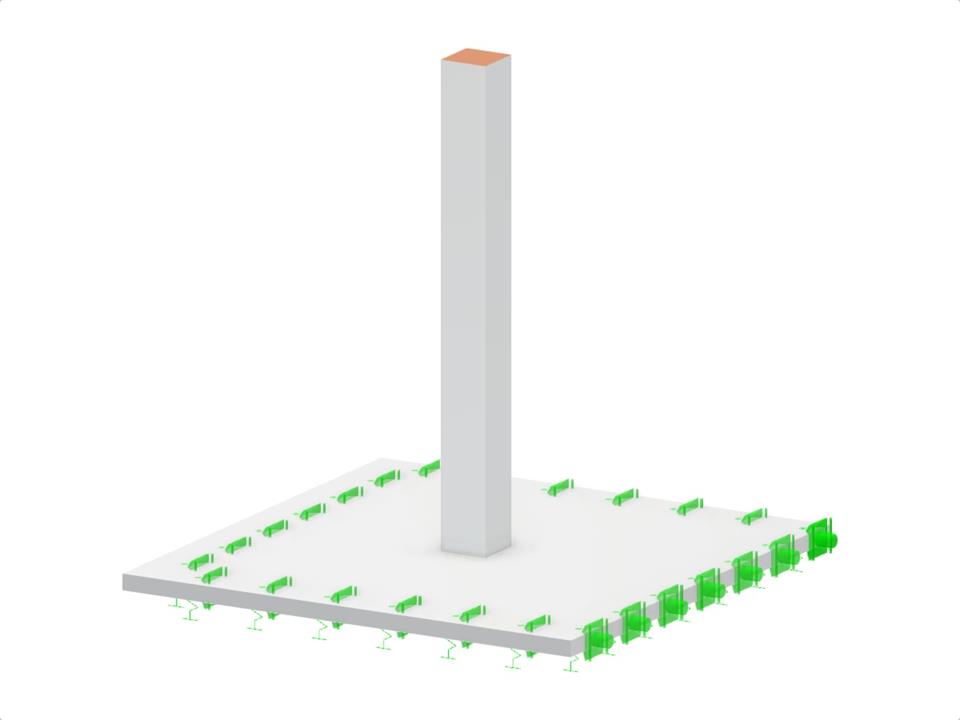

Questo modello fornisce un esempio di progettazione del punzonamento usando RFEM 6 in conformità con le normative ACI 318-19 e CSA A23.3:19. Si concentra particolarmente sulla continuazione dell'analisi a taglio, dimostrando la Parte II della metodologia. Questo esempio serve come strumento educativo per comprendere le complesse interazioni a taglio nei componenti strutturali secondo specifici codici di progettazione.
Modello utilizzato in
Articolo II sulla punzonatura - Esempio
| Numero di nodi | 6 |
| Numero di linee | 5 |
| Numero di aste | 1 |
| Numero di superfici | 1 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 2 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 17,218 t |
| Dimensioni (metriche) | 3.048 x 3.048 x 3.048 m |
| Dimensioni (imperiali) | 10 x 10 x 10 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
