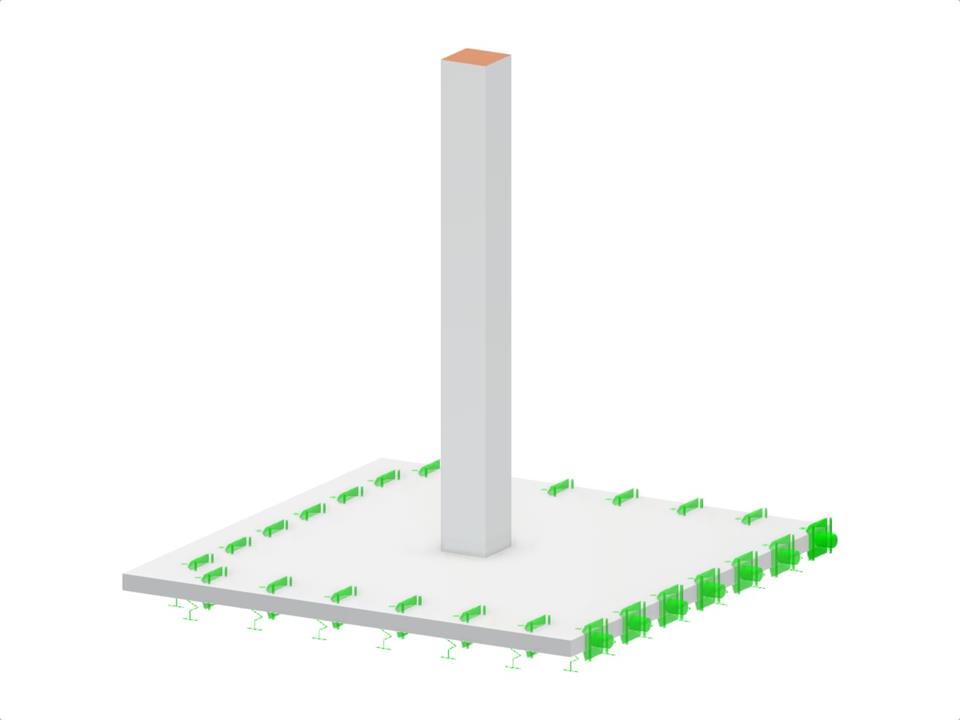

Este modelo proporciona un ejemplo de diseño de cortante punzante utilizando RFEM 6 de acuerdo con las normas ACI 318-19 y CSA A23.3:19. Se centra particularmente en la continuación del análisis de cortante, demostrando la Parte II de la metodología. Este ejemplo sirve como una herramienta educativa para comprender interacciones complejas de cortante en componentes estructurales bajo códigos de diseño específicos.
Modelo utilizado en
Ejemplo de artículo II sobre punzonamiento
| Número de nudos | 6 |
| Número de líneas | 5 |
| Número de barras | 1 |
| Número de superficies | 1 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 2 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 17.218 t |
| Dimensiones (métricas) | 3,048 x 3,048 x 3,048 m |
| Dimensiones (imperiales) | 10 x 10 x 10 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
