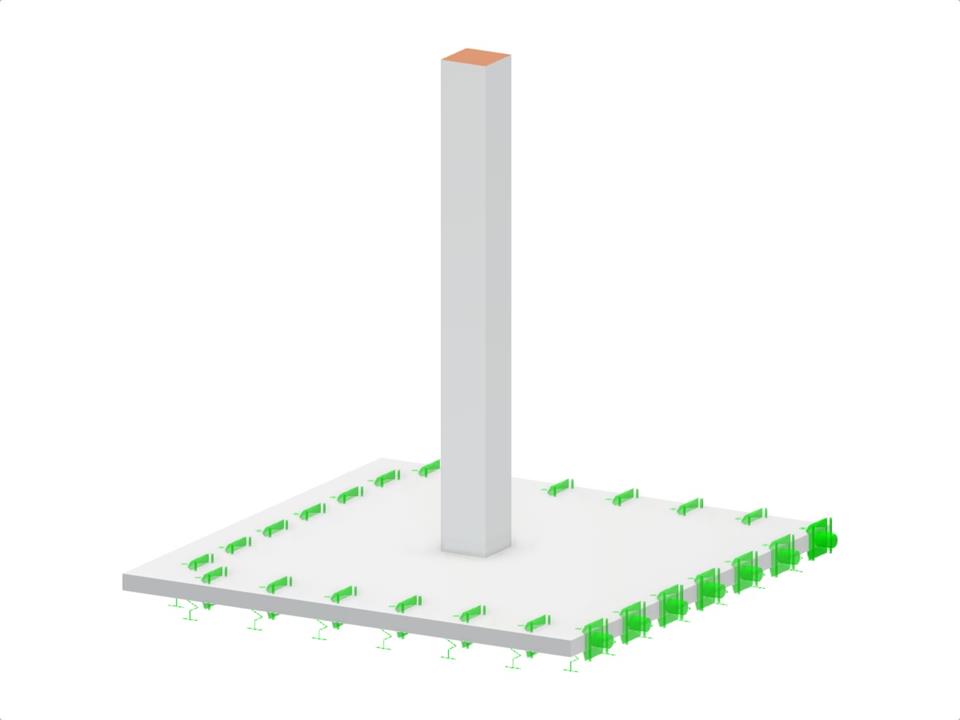

Tento model poskytuje příklad návrhu na protlačení pomocí RFEM 6 v souladu s normami ACI 318-19 a CSA A23.3:19. Zaměřuje se zejména na pokračování analýzy smyku a demonstruje část II metodologie. Tento příklad slouží jako vzdělávací nástroj pro porozumění složitým interakcím smyku ve stavebních prvcích podle specifických návrhových předpisů.
Model použitý v
Článek o posouzení na smyk v okolí sloupu II
| Počet uzlů | 6 |
| Počet linií | 5 |
| Počet prutů | 1 |
| Počet ploch | 1 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 2 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 17,218 t |
| Rozměry (metrické) | 3,048 x 3,048 x 3,048 m |
| Rozměry (imperiální) | 10 x 10 x 10 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
