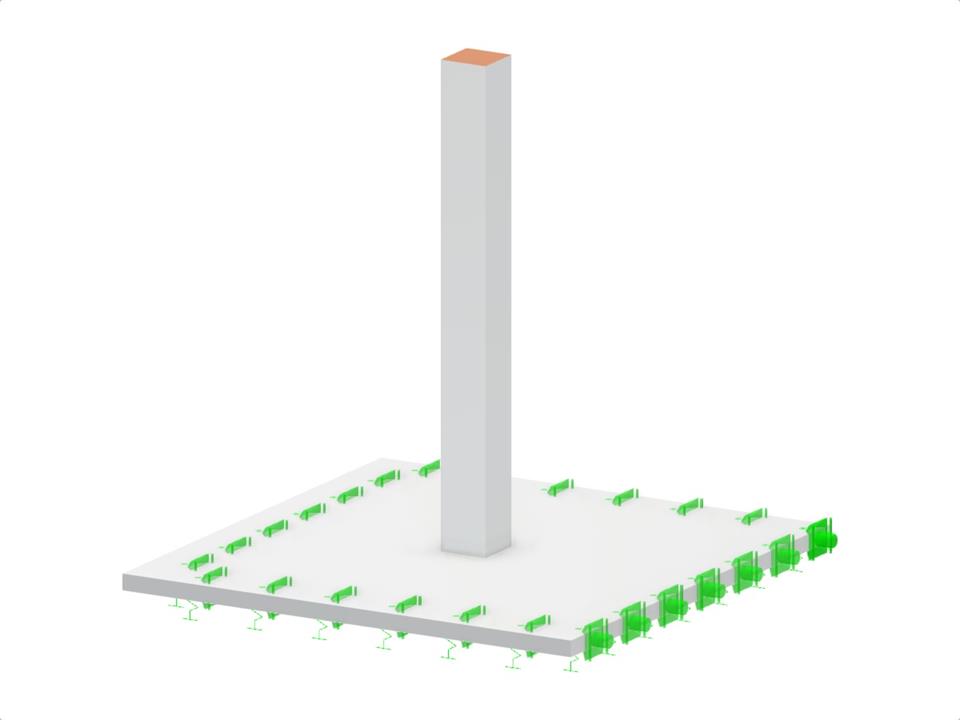

Ce modèle fournit un exemple de conception au poinçonnement utilisant RFEM 6 conformément aux normes ACI 318-19 et CSA A23.3:19. Il se concentre particulièrement sur la poursuite de l'analyse de cisaillement, démontrant la deuxième partie de la méthodologie. Cet exemple sert d'outil éducatif pour comprendre les interactions complexes de cisaillement dans les composants structurels selon des codes de conception spécifiques.
Modèle utilisé dans
Exemple d’article IV sur le poinçonnement
| Nombre de nœuds | 6 |
| Nombre de lignes | 5 |
| Nombre de barres | 1 |
| Nombre de surfaces | 1 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 2 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 17,218 t |
| Dimensions (métriques) | 3,048 x 3,048 x 3,048 m |
| Dimensions (impériales) | 10 x 10 x 10 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
