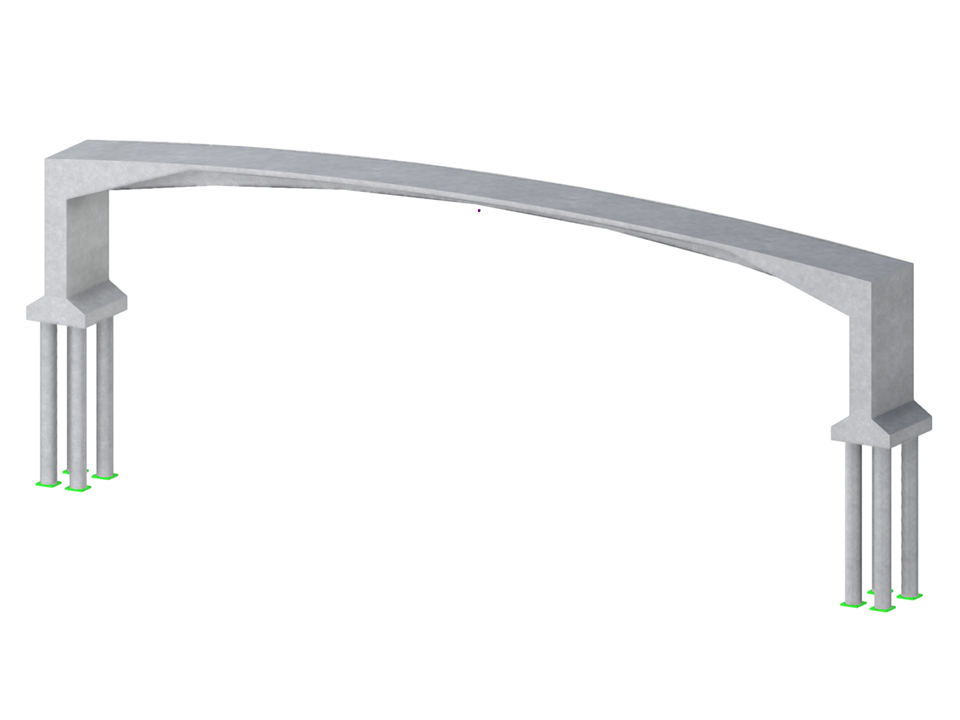

O modelo foi criado no âmbito da competição Dlubal Talent ČVUT e representa o projeto de uma ponte para peões e ciclistas sobre o rio Jizera em Semily. O autor Martin Forman, do Departamento de Estruturas de Betão e Alvenaria da ČVUT, projetou uma estrutura integrada de guarda-corpo em betão pré-esforçado pós-tensionado, o que minimiza a manutenção devido à ausência de apoios e juntas de dilatação da ponte. O projeto alternativo incluiu um estudo comparativo com uma passarela de vigas e com variantes em betão armado, sendo que o pré-esforço pós-tensionado se revelou necessário para a geometria em questão. As estacas foram substituídas por microestacas devido ao substrato rochoso.


(0)
0 de 5 estrelas
5 estrelas 0
4 estrelas 0
3 estrelas 0
2 estrelas 0
1 estrela 0

Ponte para peões sobre o Jizera em Semily

Número de nós 191
Número de linhas 242
Número de barras 72
Número de superfícies 76
Número de sólidos 11
Número de casos de carga 10
Número de combinações de cargas 12
Número de combinações de resultados 0
Peso total 252,785 t
Dimensões (métricas) 51,375 x 13,000 x 8,846 m
Dimensões (imperiais) 168.55 x 42.65 x 29.02 feet

Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
