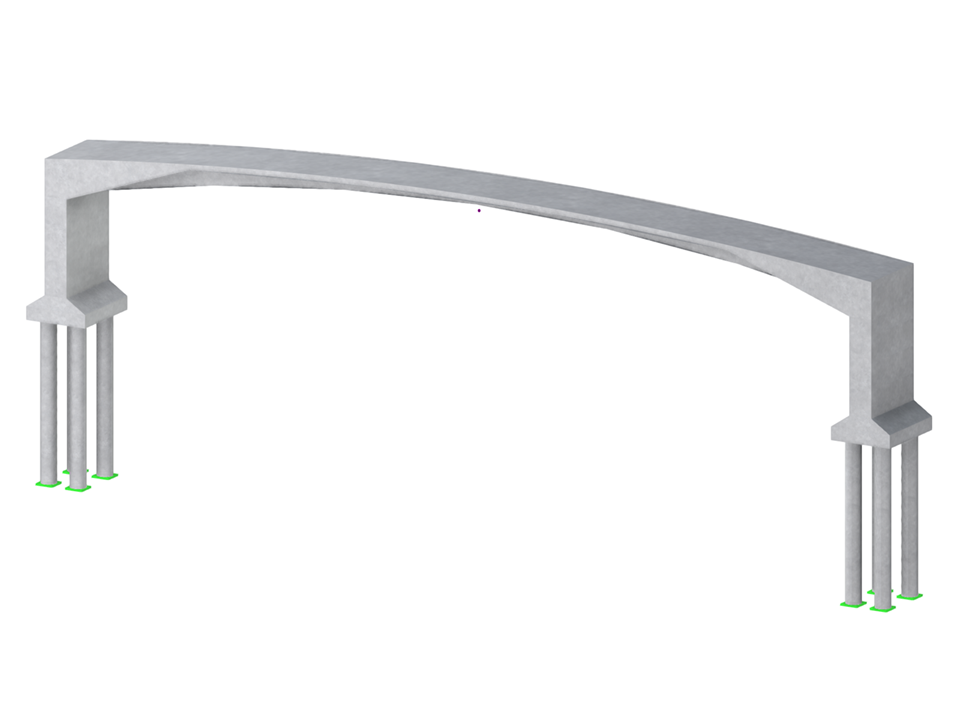

Le modèle a été créé dans le cadre du concours Dlubal Talent ČVUT et présente la conception d'une passerelle pour piétons et cyclistes traversant la rivière Jizera à Semily. L'auteur Martin Forman du département des structures en béton et en maçonnerie de la ČVUT a conçu une structure de parapet intégrée en béton post-contraint, ce qui minimise la maintenance grâce à l'absence d'appuis et de joints de dilatation. La conception alternative comprenait une étude comparative avec une passerelle à poutres et des variantes en béton armé, la post-contrainte s'étant avérée nécessaire pour la géométrie donnée. Des pieux ont remplacé les micropieux en raison du substrat rocheux.


(0)
0 sur 5 étoiles
5 étoiles 0
4 étoiles 0
3 étoiles 0
2 étoiles 0
1 étoile 0

Passerelle sur la Jizera à Semily

Nombre de nœuds 191
Nombre de lignes 242
Nombre de barres 72
Nombre de surfaces 76
Nombre de solides 11
Nombre de cas de charge 10
Nombre de combinaisons de charges 12
Nombre de combinaisons de résultats 0
Poids total 252,785 t
Dimensions (métriques) 51,375 x 13,000 x 8,846 m
Dimensions (impériales) 168.55 x 42.65 x 29.02 feet
