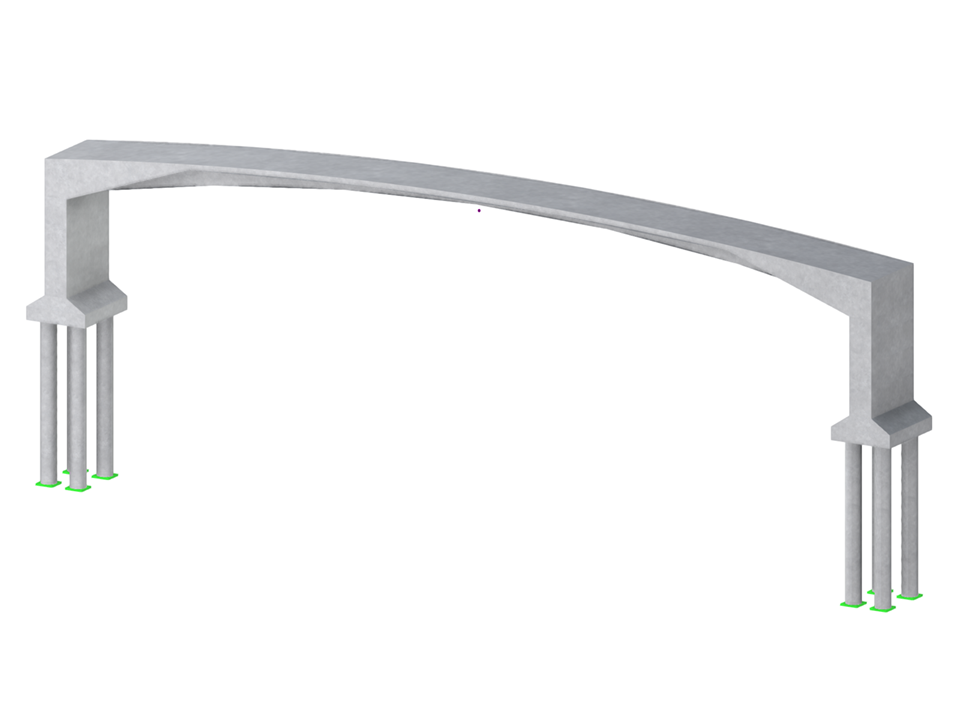

Model byl vytvořen v rámci soutěže Dlubal Talent ČVUT a představuje návrh mostu pro pěší a cyklisty přes řeku Jizeru v Semilech. Autor Martin Forman z Katedry betonových a zděných konstrukcí ČVUT navrhl integrovanou parapetní konstrukci z dodatečně předpjatého betonu, což minimalizuje údržbu díky absenci ložisek a mostních závěrů. Alternativní návrh zahrnoval srovnávací studii s trámovou lávkou a s železobetonovými variantami, přičemž dodatečné předpětí se ukázalo jako nutné pro danou geometrii. Piloty nahradily mikropiloty kvůli skalnatému podloží.


(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

Lávka přes Jizeru v Semilech

Počet uzlů 191
Počet linií 242
Počet prutů 72
Počet ploch 76
Počet těles 11
Počet zatěžovacích stavů 10
Počet kombinací zatížení 12
Počet kombinací výsledků 0
Celková hmotnost 252,785 t
Rozměry (metrické) 51,375 x 13,000 x 8,846 m
Rozměry (imperiální) 168.55 x 42.65 x 29.02 feet

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
