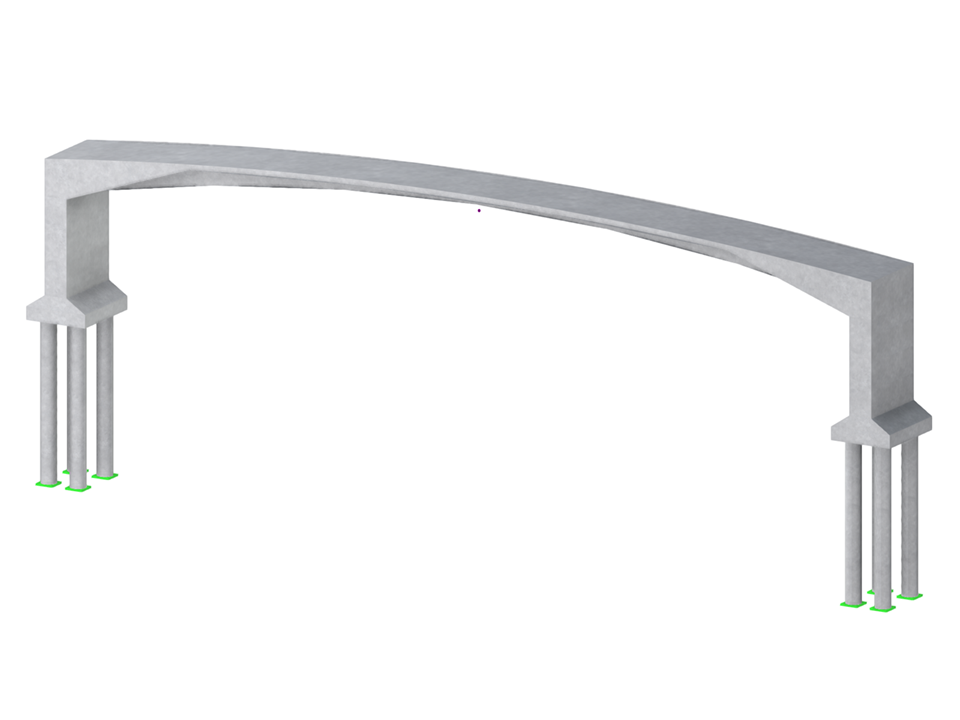

El modelo se creó en el marco del concurso Dlubal Talent ČVUT y representa un proyecto de puente peatonal y ciclista sobre el río Jizera en Semily. El autor Martin Forman, del Departamento de Estructuras de hormigón y de fábrica de la ČVUT, diseñó una estructura integrada de parapeto de hormigón postensado, lo que minimiza el mantenimiento gracias a la ausencia de cojinetes y juntas de dilatación. El diseño alternativo incluía un estudio comparativo con una pasarela de vigas y con variantes de hormigón armado, resultando el postensado necesario para las geometrías dadas. Los pilotes se sustituyeron por micropilotes debido al sustrato rocoso.


(0)
0 de 5 estrellas
5 estrellas 0
4 estrellas 0
3 estrellas 0
2 estrellas 0
1 estrella 0

Pasarela sobre el Jizera en Semily

Número de nudos 191
Número de líneas 242
Número de barras 72
Número de superficies 76
Número de sólidos 11
Número de casos de carga 10
Número de combinaciones de carga 12
Número de combinaciones de resultados 0
Peso completo 252,785 t
Dimensiones (métricas) 51,375 x 13,000 x 8,846 m
Dimensiones (imperiales) 168.55 x 42.65 x 29.02 feet
