Plataforma elevadora

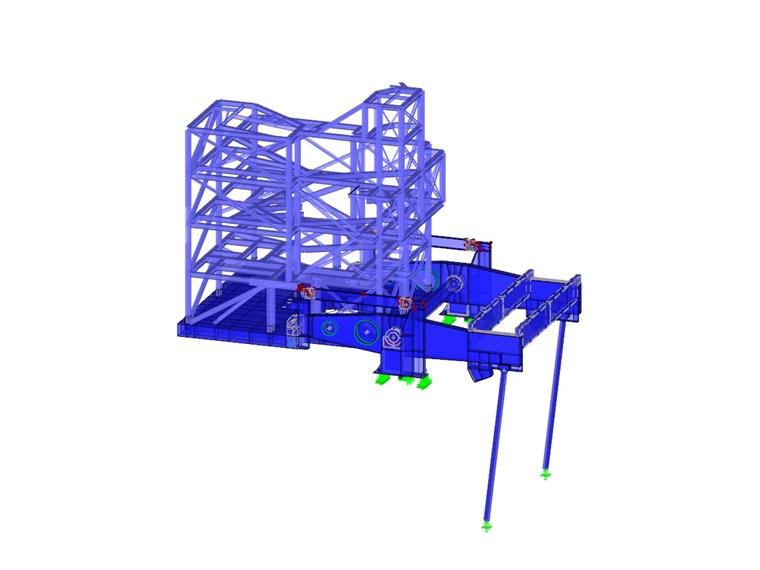

La mesa elevadora diseñada es móvil verticalmente y tiene un contrapeso.

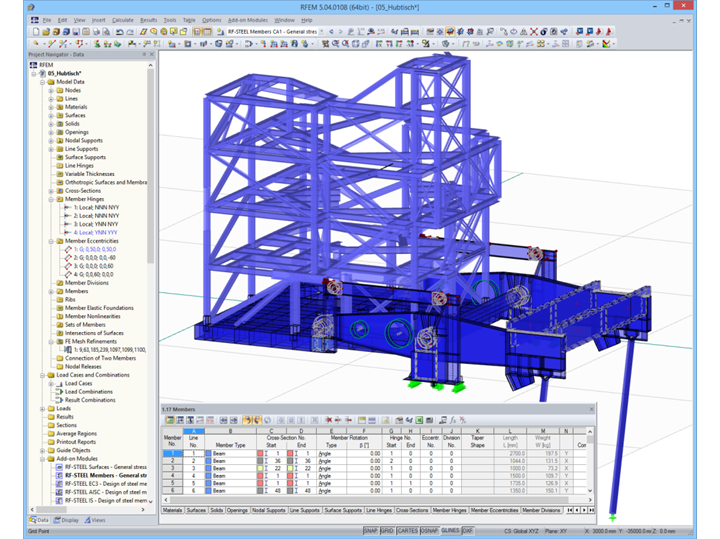

Debido al paralelogramo, la tabla permanece horizontal en cualquier posición. La estructura es de aproximadamente 18,6 m de largo, 11,4 m de ancho y 21,9 m de alto. Se han instalado varios equipos en la estructura de acero ascendente. Para la estructura, se utilizaron principalmente secciones rusas según la norma GOST de la biblioteca de secciones RFEM. Para el diseño se utilizó el módulo adicional RF-STEEL de RFEM. El peso total de la estructura con lastre es de aproximadamente 1,000 toneladas.

Estática y construcción Oficina de ingeniería Ehlenz
Ruta de la anémona 4-6
D-66701 Beckingen
ibehlenz.com


Especificaciones del proyecto

Datos del modelo

Número de nudos 6980
Número de líneas 9353
Número de barras 1703
Número de superficies 2845
Número de sólidos 182
Peso completo 239.294 t
Dimensiones (métricas) 18,630 x 11,279 x 21,895 m
Dimensiones (imperiales) 61.12 x 37 x 71.83 feet
Versión del programa 4.06.00
