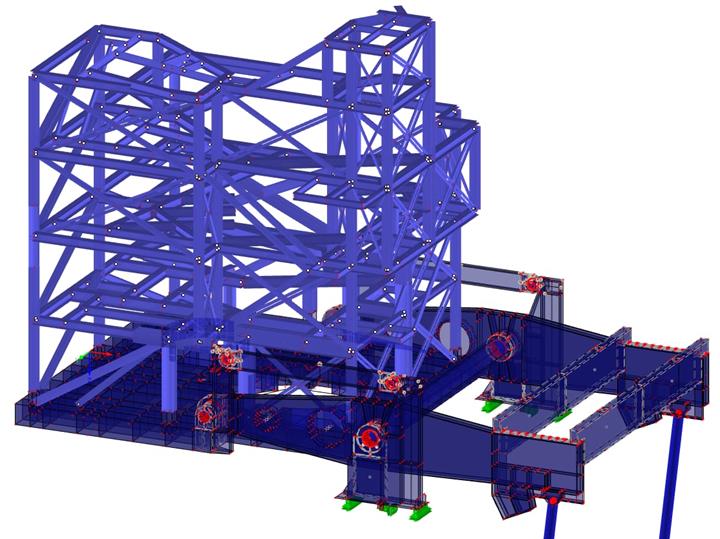

Piattaforma elevatrice

La piattaforma elevatrice, bilanciata con un contrappeso, è progettata per muoversi verticalmente.

614x

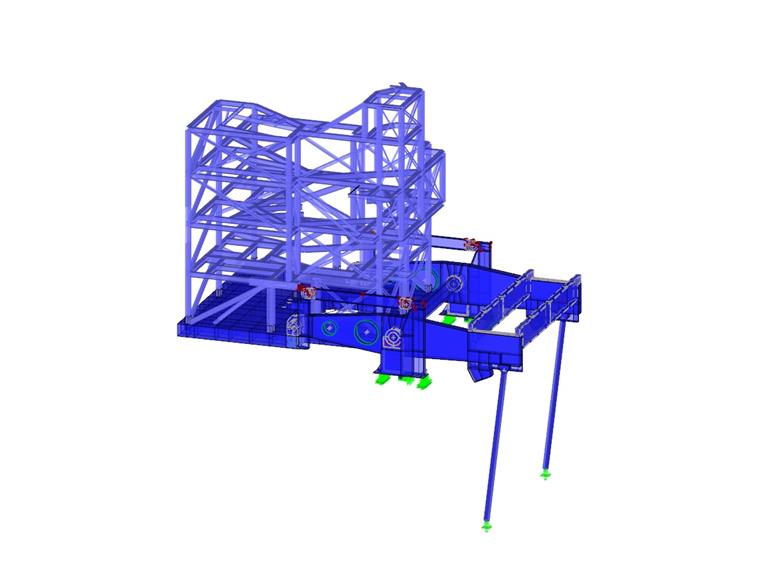

Grazie al parallelogramma la piattaforma mantiene la sua posizione orizzontale anche in caso in cui la posizione viene modificata. La struttura ha una lunghezza di circa 18.6 m, una larghezza di 11.4 m e un'altezza di 21.9 m. La costruzione in acciaio applicata alla piattaforma include l'installazione di vari tipi di equipaggiamento. Gran parte della struttura presenta sezioni trasversali secondo le normative russe conformi allo standard GOST e selezionate direttamente dalla libreria di RFEM. Per il progetto si è utilizzato anche il modulo aggiuntivo RF-STEEL. Il peso totale, incluso il contrappeso, è di circa 1.000 tonnellate.

Ingegneria strutturale

Studio di ingegneria Ehlenz
Percorso dell'anemone 4-6
D-66701 Beckingen
ibehlenz.com

Specifiche del progetto

Piattaforma elevatrice

Dati del modello

Numero di nodi 6980

Numero di linee 9353

Numero di aste 1703

Numero di superfici 2845

Numero di solidi 182

Peso totale 239,294 t

Dimensioni 18.630 x 11.279 x 21.895 m

Versione del programma 4.06.00
