Podnośnik nożycowy

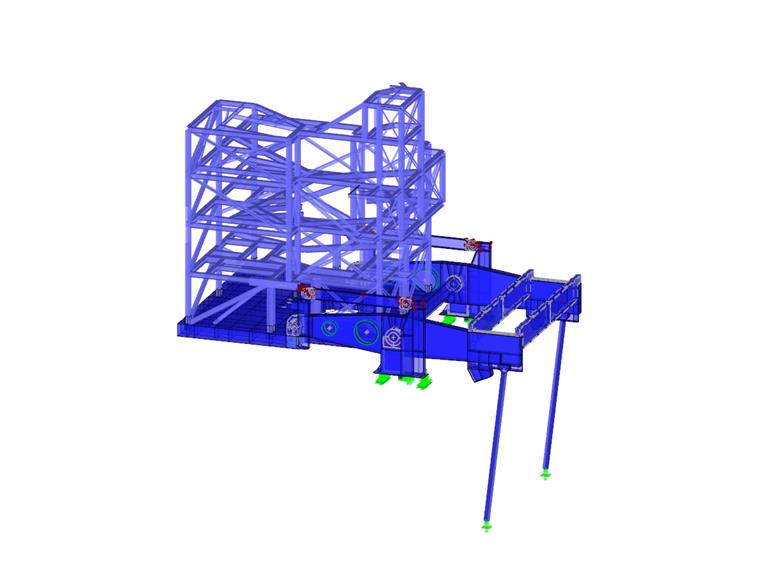

Zaprojektowany podnośnik jest ruchomy w pionie i posiada przeciwwagę.

610x

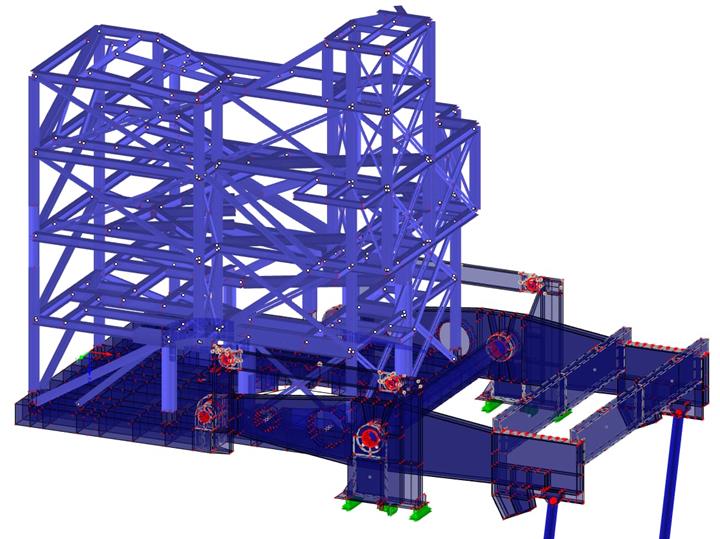

Ze względu na równoległobok stół pozostaje w dowolnym położeniu poziomym. Konstrukcja ma długość około 18,6 m, szerokość 11,4 m i wysokość 21,9 m. W podnoszonej konstrukcji stalowej zainstalowano różne urządzenia. Do konstrukcji wykorzystano głównie przekroje rosyjskie zgodnie z normą GOST z biblioteki przekrojów programu RFEM. Do obliczeń wykorzystano moduł dodatkowy RFEM RF-STEEL. Całkowity ciężar konstrukcji ze statecznikiem wynosi około 1000 ton.

Statyka i konstrukcja

Biuro inżynierskie Ehlenz
Trasa zawilcowa 4-6
D-66701 Beckingen
ibehlenz.com

Specyfikacja projektu

Podnośnik nożycowy

Dane modelu

Liczba węzłów 6980

Liczba linii 9353

Liczba prętów 1703

Liczba powierzchni 2845

Ilość brył 182

Ciężar całkowity 239,294 t

Wymiarowanie 18,630 x 11,279 x 21,895 m

Wersja programu 4.06.00
