Pontes temporárias da Janson Bridging, Holanda

Projeto de cliente da Dlubal

Este artigo foi traduzido pelo Google Tradutor

Ver texto original

Planeamento estrutural Janson Bridging
Hank, Holanda
www.jansonbridging.com

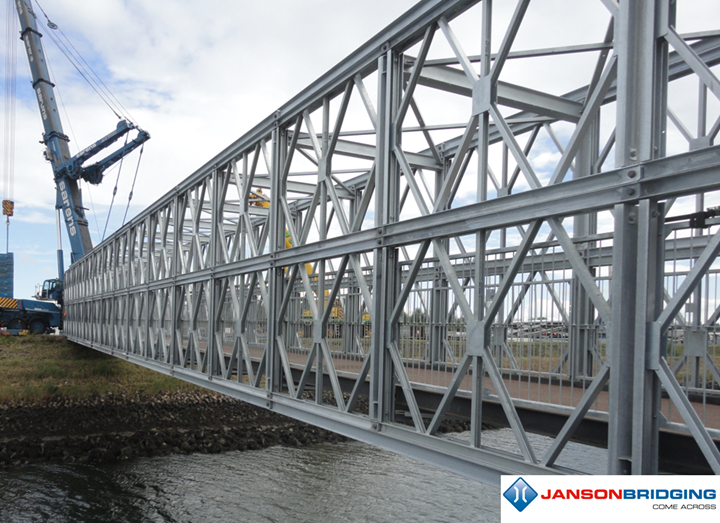

Os seguintes dados pertencem à ponte mostrada abaixo.

Comprimento: ~ 31 m | Largura: ~ 4 m | Altura: ~ 3 m | Peso: ~ 25 t
Número de nós: 1,060 | Membros: 552 | Materiais: 3 | Secções: 7

A Janson Bridging em Hank, na Holanda, produz pontes temporárias, de emergência e permanentes para uso civil, industrial e militar. Todas estas pontes - constituídas por vários tipos - baseiam-se em conceitos modulares, que podem ser facilmente ajustados aos desejos do cliente.

Os módulos representam componentes de comprimento limitado que podem ser conectados por acoplamentos. Assim, o engenheiro da ponte pode determinar a extensão, profundidade e largura da ponte adicionando os elementos.

As pontes têm de cumprir várias normas nacionais, principalmente o Eurocódigo e a norma americana (AASHTO).

Como o departamento de engenharia interno da Janson Bridging calcula cada ponte individualmente separadamente com vãos de ponte de 2 a 40 elementos, o trabalho envolvido no cálculo de desvios, forças de reação e tensões pode ser considerável.

Portanto, a Janson Bridging 2012 decidiu otimizar o processo técnico automatizando a criação de modelos de pontes RFEM e CAD. O objetivo era gerar, calcular, projetar e verificar automaticamente a ponte.

Geração automática com interface RF - COM

Com a interface RF-COM, a Janson Bridging gera hoje automaticamente os seus tipos de ponte JSK, JPB e Bailey.

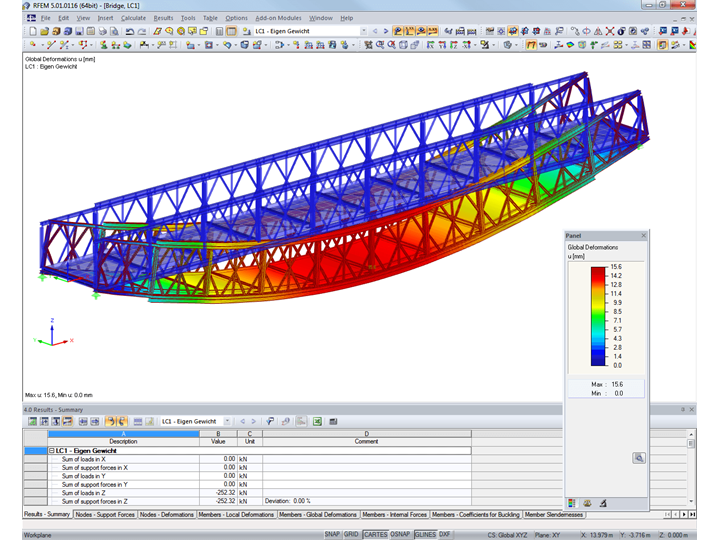

Os modelos de cálculo consistem em barras e/ou superfícies utilizando componentes como o conjunto de reforço não linear, barras de compressão e ortotropia.

Além disso, a Janson Bridging é capaz de gerar o chamado sistema tandem (LM) que corre ao longo do vão da ponte. As forças de reação e as forças internas são salvas automaticamente nas páginas corretas da planilha, o que reduz significativamente a carga de trabalho para o engenheiro. Usando as ferramentas de automação, o engenheiro pode calcular as forças de reação em apenas alguns minutos.
